Bonjour,

1) Protection par cutoff

Cette protection ne se justifie plus si on part du principe que, au repos,
le tube n'est pas connecté aux capas HT Va, Vg1, Vg2. Dans ce cas, aucun
courant ne circule.

2) Mesures

Il est à peut près clair que l'on ne réussira pas à faire un montage "universel"
capable de mesurer un 12AX7 et un 300B avec les mêmes réglages.
Il faudra fatalement prévoir différents calibres afin d'accorder la dynamique
du tube sous test à la dynamique de mesure du CAN du µC.
Les gains variables (LT1990 soit x1 soit x10) sont là pour étendre artificiellement
la dynamique du µC pour un tube donné.

Les calibres peuvent se choisir par commutateurs manuels, comme par exemple, pour
changer la résistance shunt du LT1990. D'ailleurs, ces calibres concernent autant
la mesure des courants que la mesure des tensions.

Attention avec la mesure du courant G1, sous prétexte de mesurer des fifrelins,
on est tentés de mettre une résistance de forte valeur dans le circuit de la grille,
ce qui peut, s'il on exagère, modifier la polarisation de ladite grille.


3) L'eau du bain

Ne pas jeter le môme avec l'eau du bain. Pour le moment, le µC ATmega32 convient.
Le principe de charge des capas puis de commutation me semble intéressant.
Pendant la phase de charge, là ou la PWM doit fonctionner (donc temps réel), on
n'a pas besoin de dialoguer avec le PC. Le dialogue se fait avant, pour indiquer les
conditions de tension du test et après pour renvoyer le résultat de la mesure.

a) RS232 PC->µC demande de mesure avec des tensions définies
b) PWM jusqu'à obtention des tensions souhaitées
c) arrêt des PWM, commutation des capas sur le tube
d) mesure des courants et tensions
e) isolation des capa du tube
f) RS232 µC->PC renvoi des mesures

Bonjour Philbob

oui des concessions seront obligatoires

Noté pour le cut-off , d'ailleurs si pour V6 on partde 0 (init) et on passe à 5 Volts
pour "actif" on appllique la tension Vg1 à bon escient, ça permettrait d'avoir la PWM
d'alimentation du Boost qui ne serait pas constamment en fonction

D'autres avis

Pour le LT1990 je commence à réfléchir à son implantation alors ,
soit on change R manuellement et/ou on change le gain via un relais et un Transi
j'y réfléchis et je poste un petit essai ce soir

Bonne journée

Bonjour Philbob

J'ai un peu réfléchi hier soir , pour ce LT1990 et la selection du gain et/ou la valeur de Rshunt

Si tu te souviens , dans mon potar motorisé ALPS , on avait fait une commande via un BSS138
et un relais pour activer les entrées en commandant par une sortie "classique" d"un 8535 d'Atmel

On pourrait faire de même ici , on m'est en série un BSS138 avec Aref (1.7 v) ou une alim +5V dispo
sur le Hardware , on alimente sa base par une sortie "classique" de l'Atmega32 et on commande un relais
pour switcher les pinoche de gain ou switcher une Rshunt

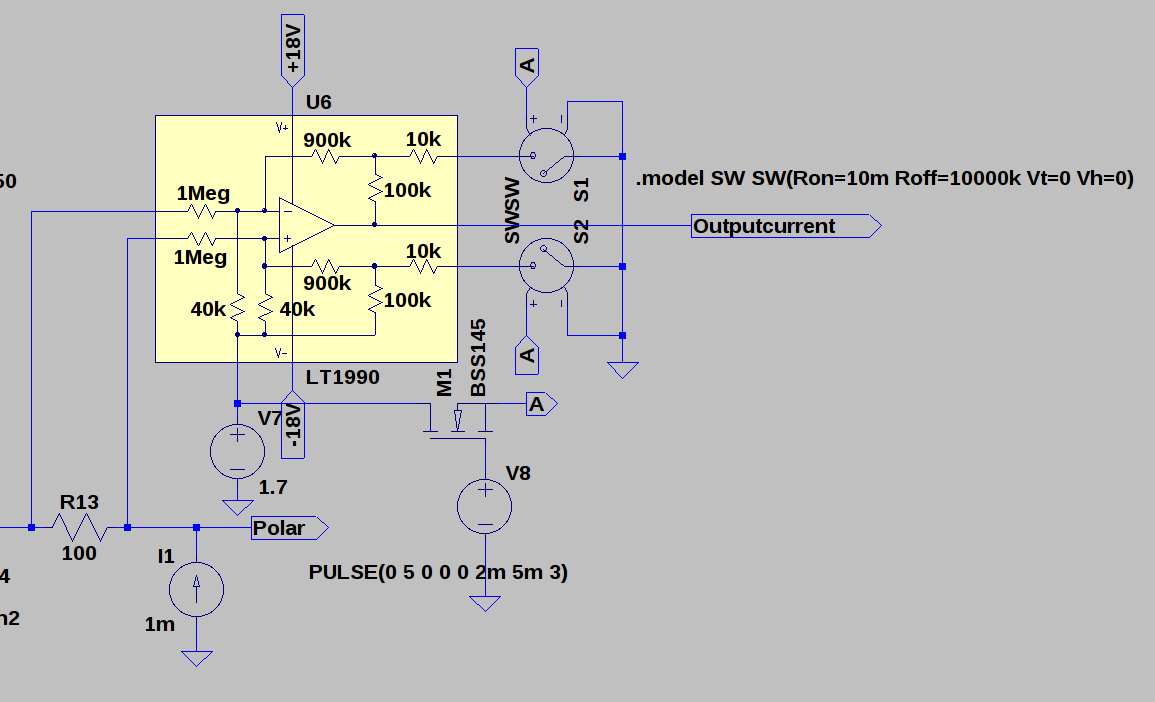

Une petite image avec des valeur bidon pour expliquer le topo

Tu en pense quoi ?

ça complique , mais automatise la sélection

on en reparle ce soir

Bonsoir à tous

@ Philbob et Yves

Ci-joint le pdf pour une lecture plus aisée et une capture d'écran pour explorer la poiste du LT1990

J'ai réfléchis à une sélection du gain par le µc
On peut partir sur des composants périphériques CMS pour implémenter une petite carte "Addons"
avec ce LT1990 ,
le BSS138 est en boitier SOT23 et le LT1990 en SO8 alors

on pourrai au besoin utiliser la même topo si on veut commuté sur Rshunt, 2 valeurs
si c'est plus pertinent

J'ai dérivé la tension REF de l'alim +18V par un pont diviseur et mis une pinoche de mesure pour ADC
à tout hasard
avec ce pont 1/10 et une alim +18V, on porte Ref en gros vers 1.7 V

On récupère la tension pour l'ADC sur la pinoche 6 augmentée de cette tension REF

On n'a un petit peu compliqué le montage mais du coup je pense qu'on peut espérer une
mesure de IG exploitable

A vous lire

Bonjour à tous

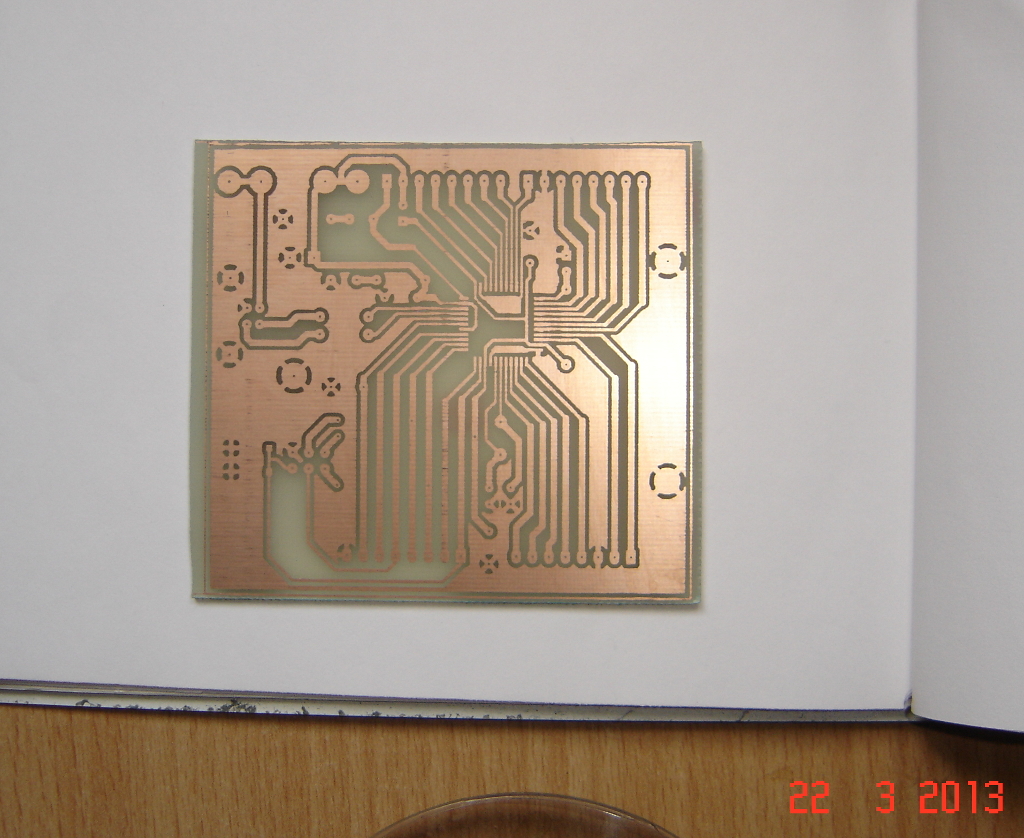

J'ai eu le temps de graver le PCB pour l'Atmega32u4 ( celui avec l'usb )
et comme malheureusement c'est mon dernier jour de travail aujourd'hui ( licenciement économique )
semaine prochaine je vais pouvoir regarder de plus près mon Hardware ( comprendre j'aurais un peu de temps )
J'ai aussi modifier 2 à 3 bricoles pour le générateur de VG1 avec le LT1990 en "enfichable" sur la PCB du hardware
au cas ou cette solution d'est pas adéquate

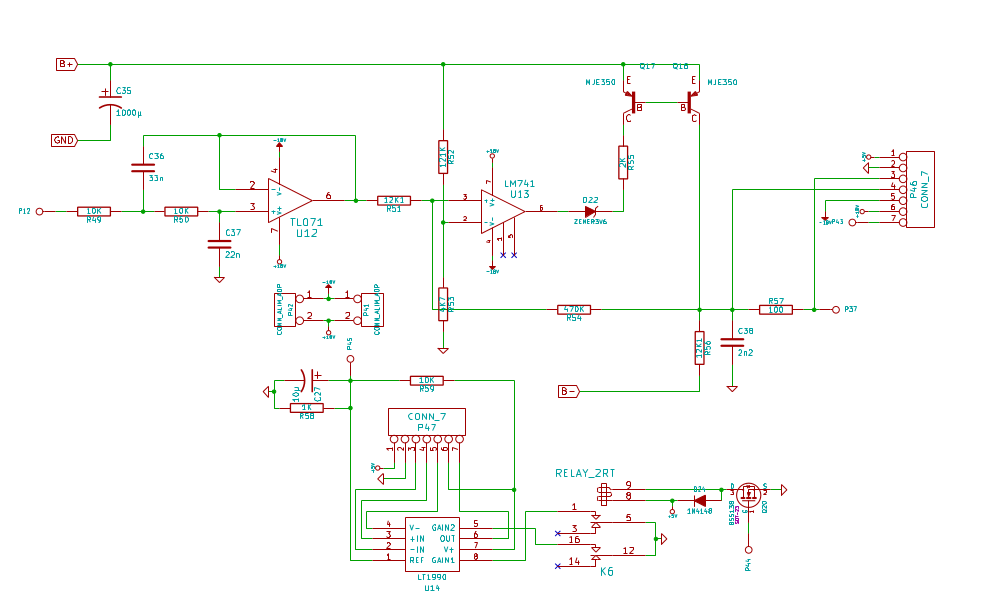

ci-joint le schéma pour expliquer

Bon appétit

Des news

Le PCB est soudé et câblé

a+

Re

@ Philbob ,tout en cherchant des infos ( perpétuelle recherche de connaissance ), j'ai trouvé un truc "à regarder"
voir archive jointe

a+

Bonjour à tous

Bonne nouvelle concernant l'Atmaga32u4, j'ai réussi après quelques réflexions à faire un "truc"

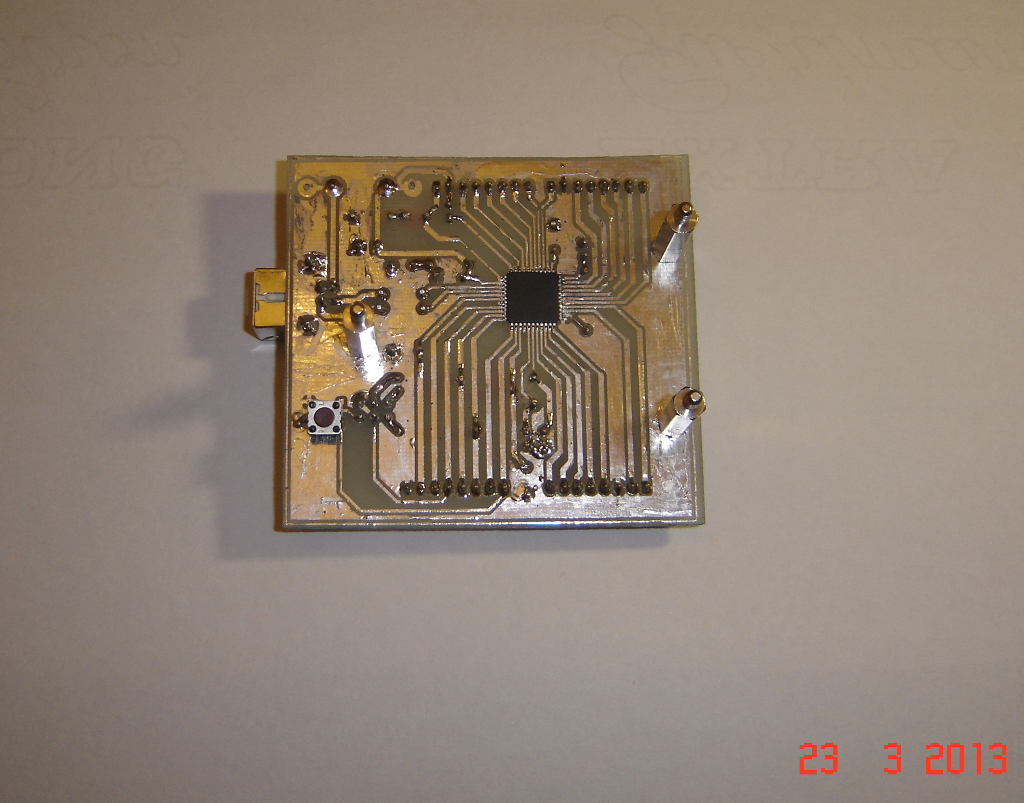

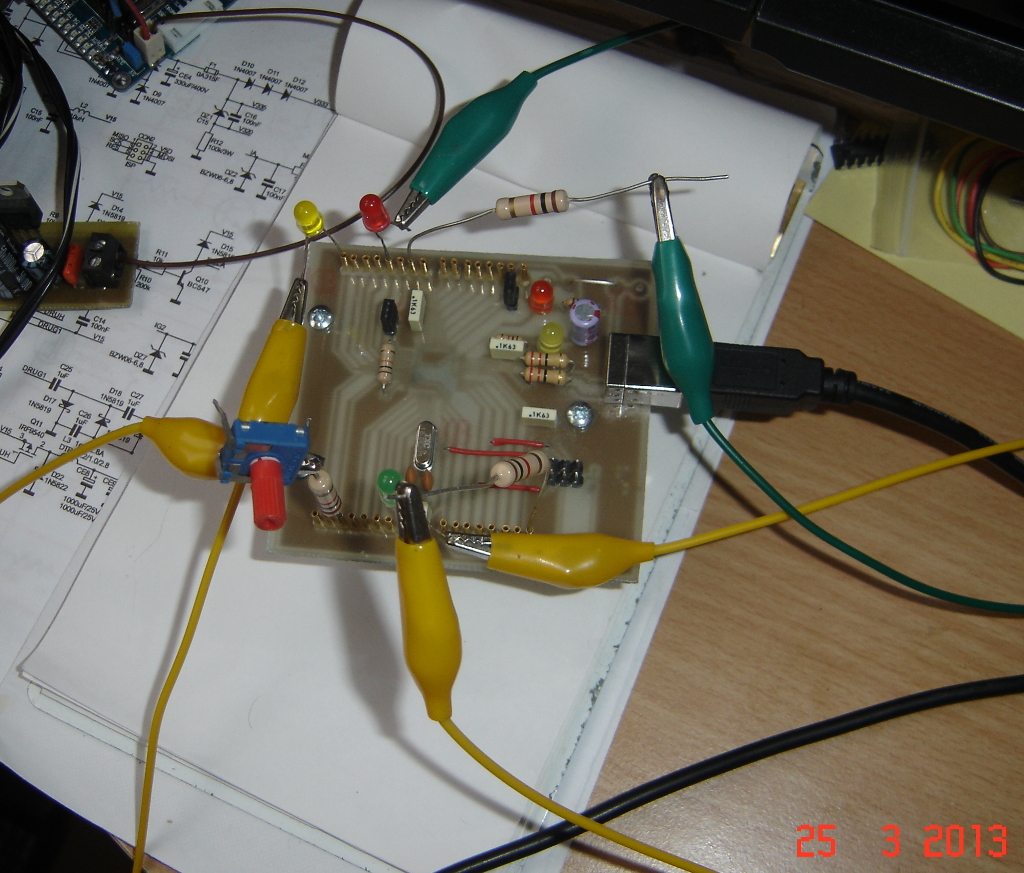

Ci-joint une photo du biniou sous test

j'explique pour ceux qui serait intéressé

Ma carte faite maison possède un socle pour être programmée en SPI avec
un USBasp par exemple , restait à trouver un bootloader pour la programmer directement
via USB.
j'ai donc cherché sur le net et fini par trouver un bootloader
et les fusible qui vont bien pour ma carte , cerise sur le gâteau ma carte est du coup
reconnue par Arduino et son ide, comme une Leonardo
ça ma permis de faire des essai de BLINKLED, PWM et autres bricoles, le tout étant uploadé
dans ma carte via un appui sur le bouton reset et le bootloader ( très facile sous Arduino )

Last but not least, j'ai poussé le vice à jouer avec l"exemple "keyboard_serial" de l'ide Arduino
et ça fonctionne , via l'USB de l'Atmega32u4
J'"ai donc fait un petit sketche pour taper un caractère sur mon clavier , l'Atmega lit ce caractère
et retourne dans le terminal série ce caractère en ascii + 1 ( sorte de ping_pong déjà vu )
j'ai ensuite récupérer cette info ( le caractère en ascii ) pour jouer avec une led en mode PWM
j'incrémente la valeur de PWM par le caractère/10, une fois à 255 je retombe à zéro avec une
boucle et je recommence .
Ca fonctionne et au fur et à mesure que je tape des caractère au clavier la led s'allume progressivement puis
s'éteint , dans le terminal série de l'ide je vois affiché la valeur en ascii du caractère tapé

Mais c'est pas tout , du coup j'ai tenter avec Cutecom de taper des caractère, puis avec Galmbas
et ça fonctionne tout aussi bien

Donc on peut envoyer au µc via la liaison USB, comme on le faisait avec la liaison RS232 et l'Atmega32l,
des commandes au départ d'une IHM

Certe c'est programmé sous Arduino , mais derrière cette ide on retrouve du langage C , peut être
on pourrait zieuter plus en détail cet Atmega32u4, non

Pour l'instant j'ai testé avec 57600 bauds , je refait un essai avec 115200

Je vous tiens au courant

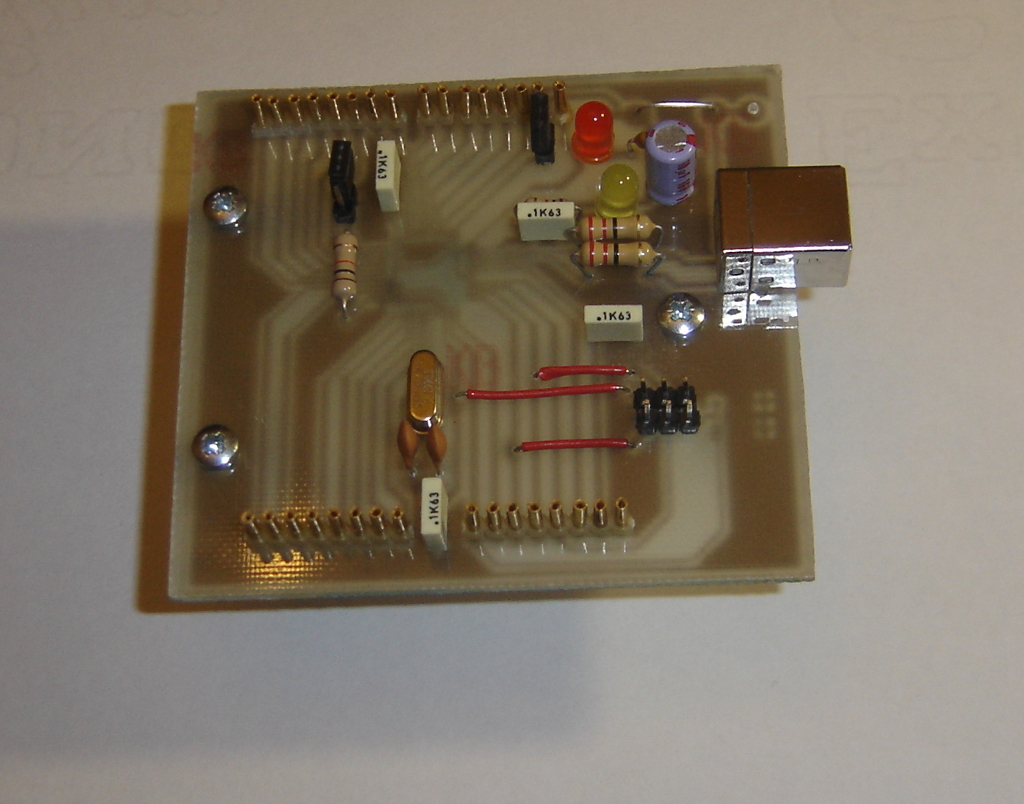

la photo du biniou

Bonsoir à tous

@ Philbob , j'ai regardé ce projet nommé LUFA de Dean Camera et jouer un peu avec ces fichiers

Voir là pour télécharger ces bibliothèques et quelques démos http://www.fourwalledcubicle.com/LUFA.php

Ma carte qui est presque conforme au modèle ( quelques pinout déplacées ) ADAFRUITU4 des board fournies dans le package
du coup en modifiant le make, j'ai pu compiler un exemple et l'uploader dans le µc,
j'ai créer la documentation du projet avec Doxygene et lu pas mal de truc

J'ai donc créer un essai de Serial et adapter le makefile pour ma carte, y compris la programmation de dito avec le bootloader
j'ai fait une archive avec mes fichiers , voir ci-joint
cet essai crée 2 ports séries virtuel nommé /dev/ttyACM0 et /dev/ttyACM1
et renvoi simplement sur la sortie ce qui rentre

Philbob, pourrait tu jeter un oeil sur ce dossier , j'aimerais créer un dummy-12ax7 pour tester l'interface écrit en Gambas

Actuellement, je branche la carte j'ouvre Cutecom, je tape au clavier un nombre et il apparaît dans la fenêtre de réception
donc semble fonctionner
Sous Gambas l'essai avec avec SerialPort des exemples fonctionne aussi
un essai avec
12
12.56
-1256.56
abcdefg
fait apparaître le même texte dans la fenêtre qui lis le port série en provenance du "device"

j'ai compris la structure de mon exemple sous "LUFA", je remplis un buffer avec ce que je tape
au clavier et le µc me retourne ce même buffer vers le PC

Ou je sèche complètement , c'est pour modifier ce "buffer" pour renvoyer une string
comme pour notre Dummy-12ax7 précédent

D'abord un essai avec un envois de "buffer" qui retourne "buffer+1" serait un bon début , pour vérifier
que c'est bien l'Atmega32u4 qui renvois le buffer , et non pas que je boucle sur la liaison USB
un peu comme si je shuntais la pin 2 et 3 d'une liaison RS232

J'ai récupérer aujourd'hui les composants qui me manquait pour générer le premier proto du PCB "Hardware"
gravage prévu semaine prochaine , le temps de vérifier les empreintes avec les composants réels

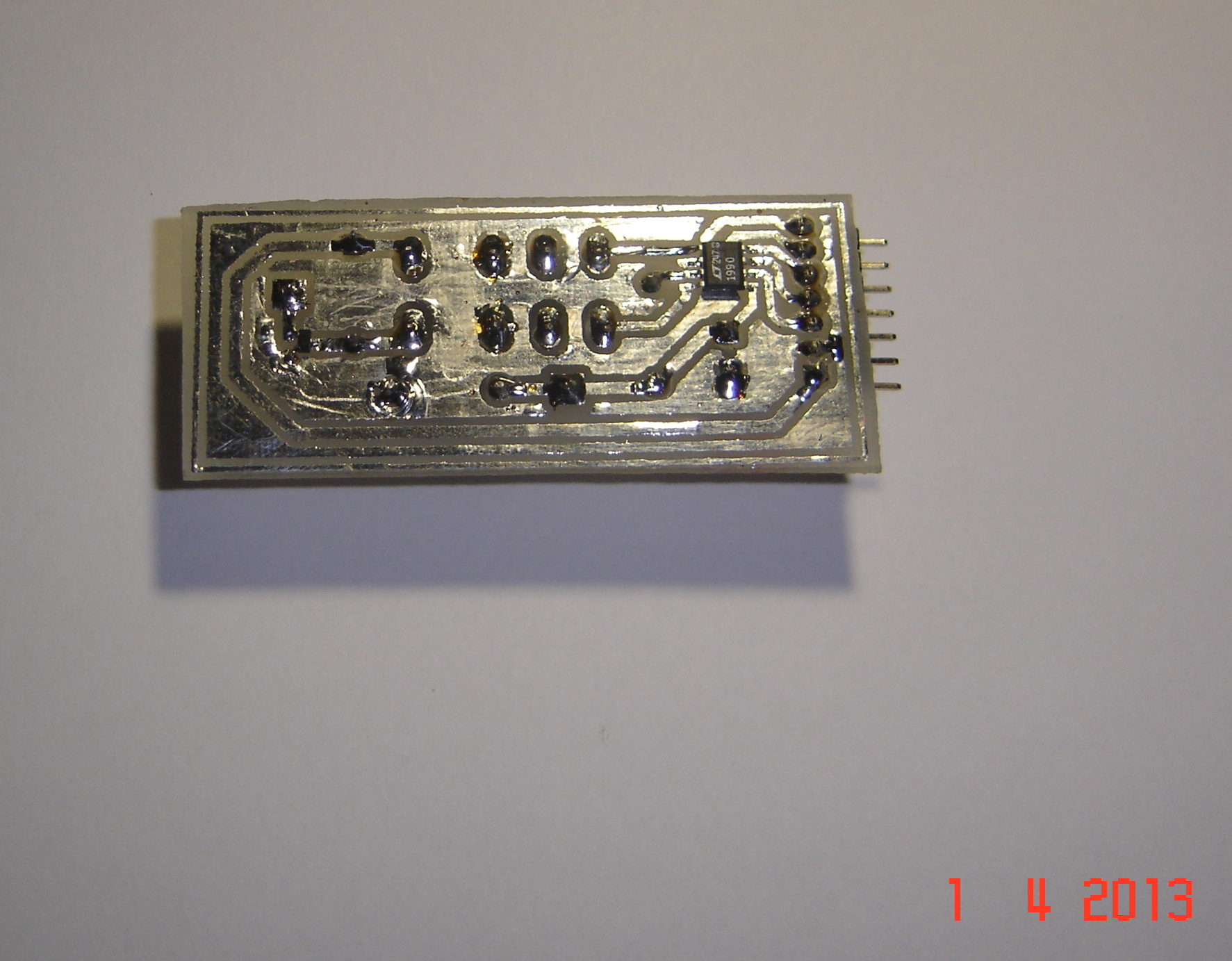

J'ai déjà graver le petit PCB addons de la mesure IG1 je posterai une petite photo fin de weekend
et une fois câblée avec le LT1990, le relais et le BSS138

Bref ça avance doucement

bonne soirée et à +

Bonsoir

Le petit PCB pour la mesure du courant grille est câblé , je peut donc finaliser le PCB du hardware
pour sortir un typon du prototype et le graver à son tour
ça avance doucement mais sûrement

A +

Bonsoir

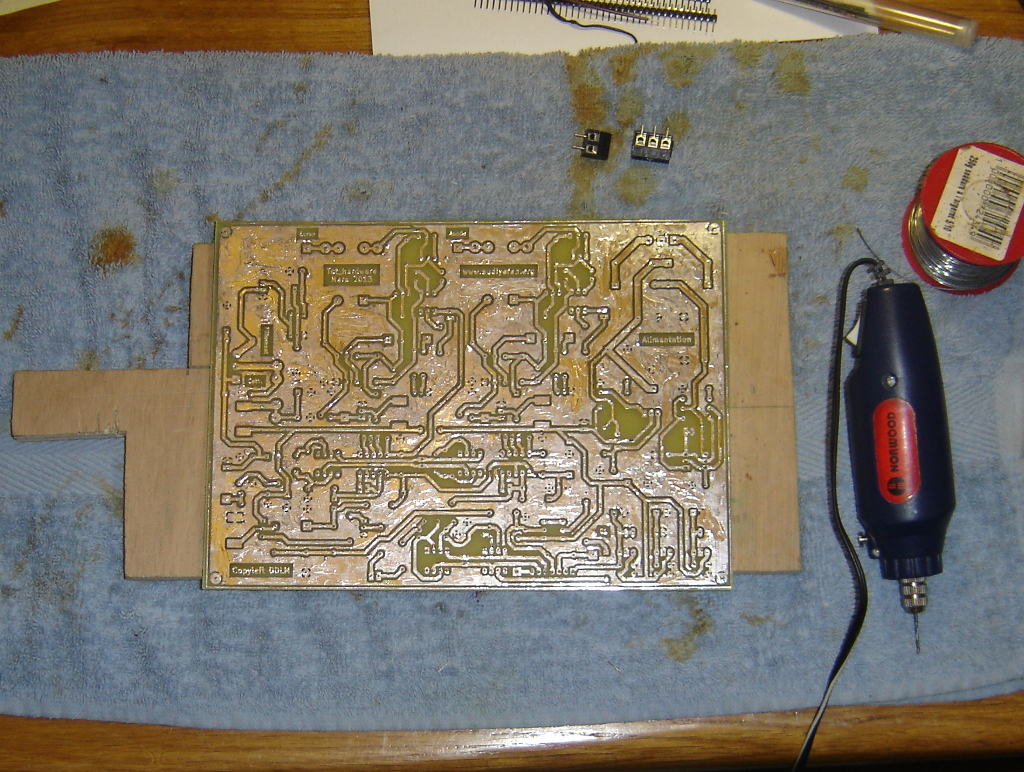

J'ai gravé mon proto pour le Hardware et fini de le percer et étamer à chaud ( étamage galère vue la taille imposante
du PCB )

la suite à venir ; monter l'alim et la partie chauffage pour un premier test

@ Philbob , du neuf de ton côté

Bonne soirée

Bonsoir à tous

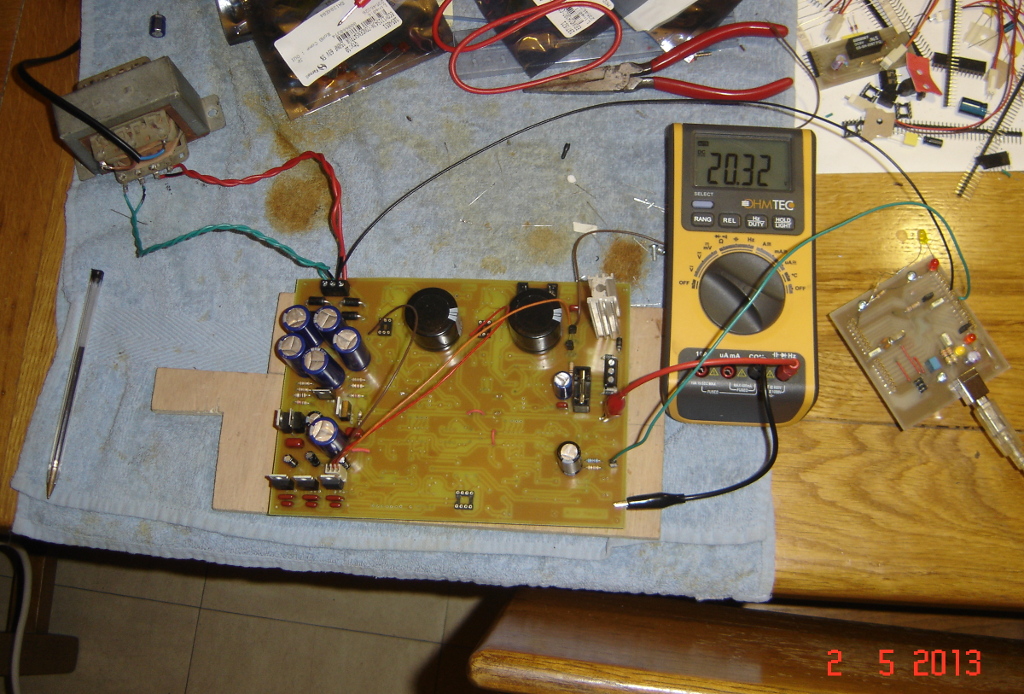

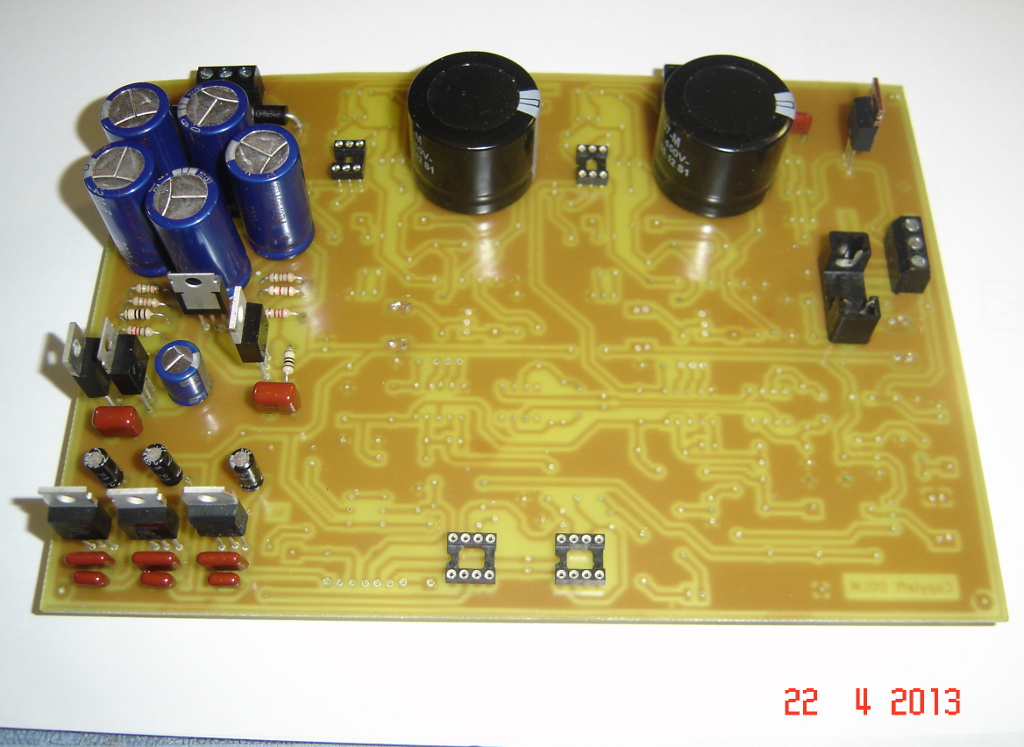

J'ai câblé l'alim ce weekend , ça avance doucement mais sûrement

Ci-joint une petite photo pour montrer l'avancement

a+

Bonsoir

Des news sur le proto , j'ai câblé l'alim et après vérif, j'obtiens en sortie de régulateur fixe
les tensions désirées

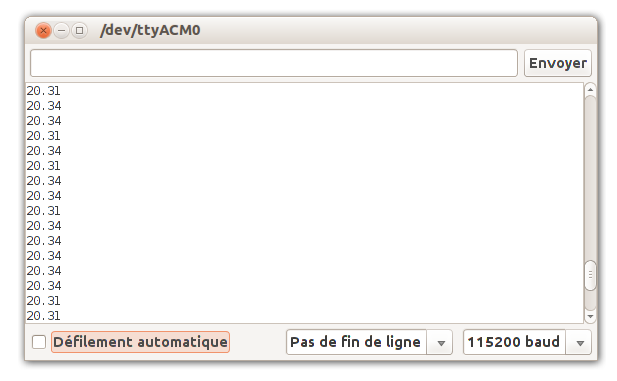

J'ai donc repris mon bout de code sous Arduino et affiché dans le terminal série la valeur
de la conversion analogique==>numérique faite par l'Atmega32u4
Ensuite pour faire plus joli , j'ai bidouillé une petite ligne de plus pour afficher
directement la tension

Voilà pour ce soir

Demain essai de PWM pour le chauffage d'une loupiotte

Bonne soirée

Bonjour

J'ai fait mumuse avec le hardware et la PWM avant que toute le monde se lève à la maison ce matin

Verdict la fréquence de PWM qui sort de l'Arduino est d'environ 1Khz ,bref y a moyen de modifier cette
valeur , to be continued plus tard
Aujourd'hui grand soleil donc peinture de ma SDB et pelouse chez ma belle mère pour la journée

Si parmi vous il y a des forts en Arduino , merci de m'aiguiller pour la PWM , j'ai vu qu'on peut
changer les settings via les préscaler pour monter cette fréquence , à suivre

A+

Bonjour Totof,

T'as beaucoup d'infos là : http://playground.arduino.cc/Main/TimerPWMCheatsheet

Bon dimanche,

Séb
