Souhaitant réaliser des mesures de distorsion d’inter modulation, je recherche des infos pour les effectuées.
Quelqu'un pourrait il m'éclairer, ou éventuellement me donner l'adresse d'un site qui traite du sujet.

Merci pour vos réponses.

Salutations à tous

Christian P.

Bonjour

Il faudrait que j'essaye de faire un Cd avec deux fréquences, l'une à 50 hz l'autre à 8000hz, les deux superposées.

A défaut de mesure précise cela permettrait de savoir si le DIM est présente (trop!) . En effet si l'on entend clairement et purement les deux fréquences, c'est que c'est très bon, en revanche, si l'on entend un siffet à roulette, c'est de l'ordre de 4% de DIM que l'on entend.

Encore faudrait-il que je trouve le temps de faire ça !

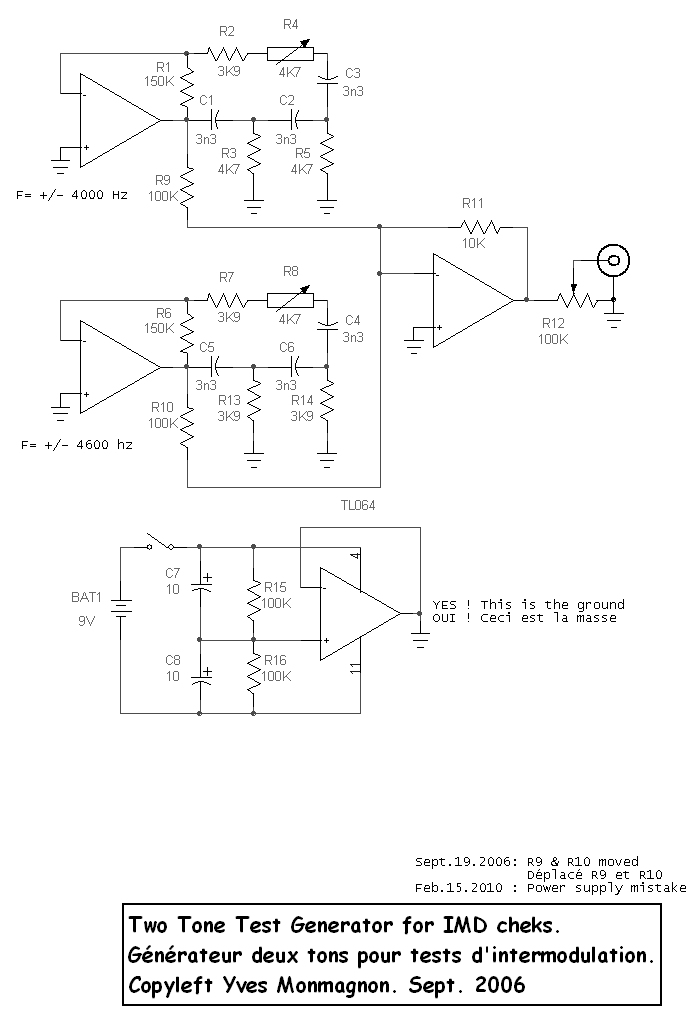

Voici la bidouille promise dans un autre fil:



Le circuit intégré est un TL064, la consommation sur la pile de 9V est de 600 à 700µA.

Les ajustables de 4K7 sont à régler à la valeur maximum de résistance permettant le maintiend de l'oscillation.
Vérifier en coupant l'alimentation que ça redémarre à tous les coups.

Le niveau de sortie maximum est de quelques 1,7 V crête à crête.

Le signal observé à l'oscilloscope doit ressembler à ça:
(0,5V par division, 500µS par division)



Ce n'est pas un instrument de mesure dans le sens ou ça ne mesure pas le taux d'intermodulation, mais ça permet de l'entendre.

Les deux oscillateurs fonctionnent autour de 4Khz et produisent une note aigüe.
L'intermodulation produit une note égale à la différence des deux, environ 600 Hz, clairement différentiable.
Le but du jeu est ... de ne pas entendre cette note à 600 Hz, enfin, le moins possible.

Ne me tenez pas pour responsable de ce que vous entendrez et ne piétinez pas rageusement cette pauvre petite boîte

N'hésitez pas à mélanger les amplis et les hauts parleurs, c'est instructif

Yves.

Bonjour à tous,

Yves merci, pour le schéma, qui est une première approche en attendant des infos plus précises quant à la façon de faire une mesure.
Une question tout de même, quelle est la formule pour calculer une fréquence souhaitée.

Merci.

Christian P.

Salut Christian,

On ne peut pas mesurer le taux d'IMD avec cette simple chose, mais on commence à entendre la fréquence indésirable à partir de 1% d'IMD ce qui correspond à un très bon ampli, tout dépend de la puissance à laquelle cela se produit !
Si on entend déjà le 600 Hz à 1W avec un ampli de 50 Watts, c'est pas super bien ! ! !

Pour le calcul de la fréquence:

http://hyperphysics.phy-astr.gsu.edu/Hb ... cphas.html

Yves.

déterreur de vieux posts

Tableaux sur le mécanisme de production de la distorsion d'intermodulation Transitoire



tableaux utilisable seulement pour les Transistores .......ou valable aussi pour les Tubes

A+

Tout ceci me semble frappé au coin du bon sens.
Bien sûr, ça s'applique aux amplis à tubes

Yves.

Yves bonjour

le tableau et extrai de la revue Electronique Applications (n°11/1979)
- Amplificateur audio : les conceptions actuelles........axés sur les transistors.........mais avec des infos sur les mesures d'ampli

un extrait sur les nouvelles méthode de mesures pour les distorsion :
" Cette méthode vient de |'uníversité de Waseda et est présentée par Yoshi- mutsu Hirata.
Le signal musícal a une nature essentiellement dynamique.
Une mesure effectuée avec un signal continu, sinusodal ou non n'a donc qu'une valeur limitée.
Cette méthode utilise un signal asymétrique impul- síonnel dont la valeur moyenne est nulle. .............."

................suppression du zip du serveur.........plus de place


A+

J'aime bien !

Je me l'imprime . . .

A+, Yves.

ce qui est bien avec ezza et herve c'est que l'on parcour le net sans sortir du forum

merci

..............il manque les pages du début sur la vitesse de balayage et temps de montée.........une histoire d'écretage

demain...........

trouve pas

Yves je déterre ce post avec un nouveau truc a faire Hihihi

Question, le début du post parle de cumulé 2 fréquences

ne serait'il pas plus simple de fabriquer ces deux fréquence de les mixer et les "jouer" via CD ou le PC et mesuré au scope ce que ça donne

A plus je lis

Oui, le logiciel de Veleman ne sait pas générer deux fréquences à la fois, c'est dommage.
Mais n'importe quel programme comme "Visual Analyser" (gratos, demande à Google !) le fait très bien si tu as une carte son avec sortie "ligne" sur ton PC.
Il contient aussi un analyseur de spectre bien plus précis que celui de Veleman ( mieux de 90dB de dynamique) mais limité à 20Khz . . . carte son échantillonant à 44Khz oblige.
Ce sont deux outils compémentaires !

A+

Yves.

Dommage j'avais trouver dans Velleman
Sine x et 10 x
menu more function
Zut alors

J'ai les 2 , carte son et visual analyser

je jette un oeil

Comment tu fait les 2 fréquence en même temps et toujours

4 et 4.6 Khz

A plus

je vais regarder Visual analyser
