Bonjour,

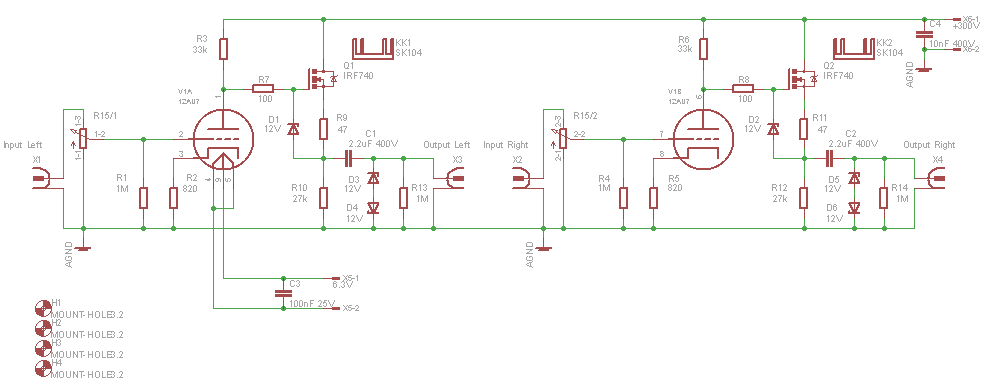

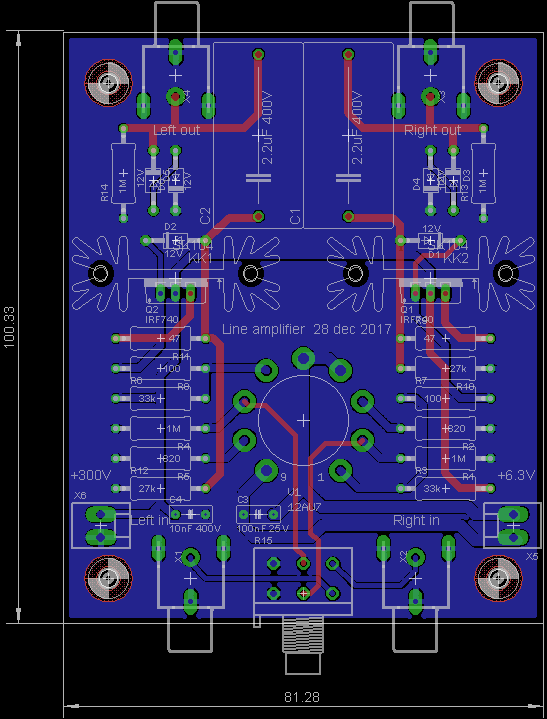

Comme j'ai toujours mes deux mains intactes après l’ouverture des huîtres, j'en ai profité pour finir le schéma et le PCB du petit préamplificateur hybride (tube + MOSFET) que j'ai dessiné pour elma :





Les radiateurs ne sont pas indispensables car les MOSFET sont traversés par un courant très faible (5 à 10 mA) dépendant de R10 et R12 et ne chauffent pas beaucoup, mais ça permet de les fixer comme il faut

Je n'ai pas testé ce circuit et je n'ai pas prévu de le fabriquer, mais si vous êtes intéressé je vous enverrai les fichiers au format Eagle (je n'ai pas les Gerber !

Amicalement,
Marc

Bah si tu es confiant sur ton design, je veux bien essayer de le faire

Même si je ne lâche pas l'idée du tout lampe à coté ! Je pense acheter une maison dans l'année, il va falloir une pièce de plus !

Tu as dessiné ça sur eagle? tu n'a pas une version compatible KiCAD? Sinon je vais le retracer, de toutes façons, je crois que je vais le faire à la fraiseuse en gravure à l'anglaise, donc le router sur une seule face (quoiqu'il serait peut être temps de se chauffer pour du biface ).

En tout cas, merci pour ce design express!

Bonne idée, la pièce n'aura pas besoin de chauffage
PB

oui mais en été tu auras besoin de climat
