Bonjour,

une petite question à propos d'un doubleur latour, je ne comprends pas quelle est la tension aux bornes de chaque diode

153 Vrms (306V rms / 2) ou 260 Vrms

Bonjour Manu.
C'est comme c'est écrit :
Dans tout les cas, il s'agit de la tension aux bornes de la diode (V(anode)-V(cathode)).

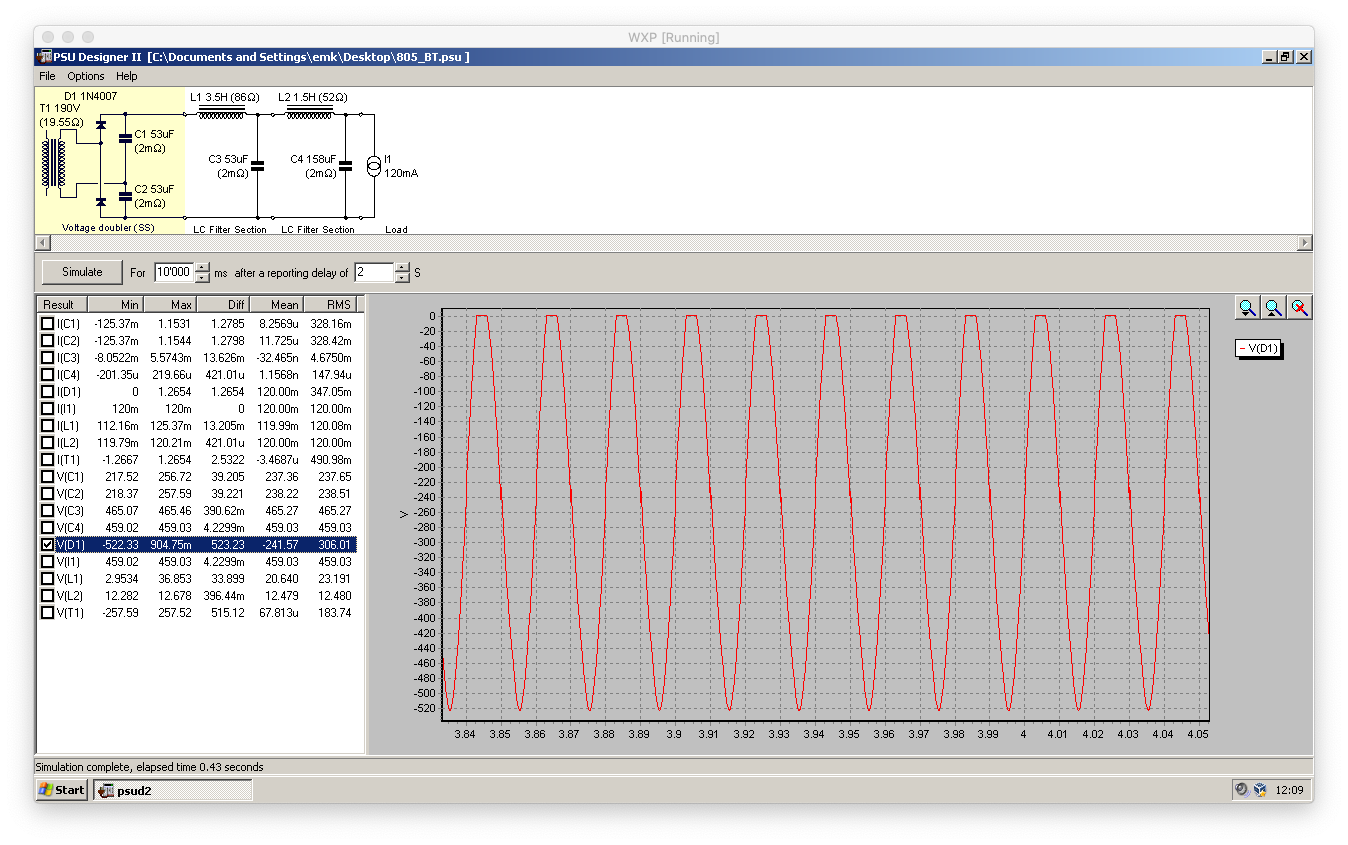

La tension crête directe est de 905 mV (lorsque la diode conduit), la tension crête inverse est de -522 V et c'est tout.

La tension crête directe est peu intéressante : Elle indique la perte dans la diode, négligeable en haute tension
La tension inverse donne la tension max qui va apparaitre entre l'anode et la cathode de la diode. Permet de s'assurer que la diode choisie va tenir.
Les autres valeurs n'ont guère de sugnification aux bornes d'une diode.

Si la question est 'Quelle est la tension en tête de filtre', la réponse est V(C1) + V(C2). Comme elle varie dans le temps (Ripple), la plus significative est la moyenne soit ici 475 V.

Pour info, PSUD calcule les moyennes vraies (Moyenne et RMS) sur la durée indiquée dans la fenêtre 'FOR'
Il faut donc observer comme tu l'as fait, sur une durée d'au moins 20 périodes après un délai suffisant pour que les tensions soient stables.
On peut (on doit) aussi visualiser ce qui se passe sans délai, à la mise sous tension. Là, il peut y avoir des surprises !

Pascal.

Bonjour à tous,
Bonjour Manu,

Pour comprendre simplement le fonctionnement du doubleur de Latour, il faut le représenter autrement. Sur le schéma joint, le fontionnement est enfantin : le point zéro du doubleur de latour est le point milieu entre les deux condensateurs. Le doubleur de latour est simplement une combinaison de deux redresseurs mono-alternance (les 2 diodes) qui vont charger en positif +Vtransfo x racine2 et en négatif -Vtransfo x racine2 les deux condensateurs. On récupère la tension redressée aux bornes de ces 2 condensateurs en série, et on abien 2x Vtransfo x racine2.

Inconvénient doubleur de latour : chaque condensateur est chargé en mono-alternance et subit une ondulation forte à 100Hz. il souffre plus qu'un pont classique.

Avantage doubleur de Latour : un condensateur se charge quand l'autre se décharge, et donc l'ondulation globale est plus faible qu'un pont classique.

Bien cordialement. Jean-Marc

Bonsoir Pascal et Jean-Marc

Merci pour vos explications, j'y vois plus clair.

C'est parce que je vais devoir mettre quelques diodes en série (avec R d'équilibrage en // sur chaque), donc savoir le Vmax inverse que verra chaque diode.

Le projet PP de 805 se précise, il faut juste que je continue à regarder du côté d'un feedback, j'y reviendrai.

Bonne fin de soirée

Bonjour
Un doubleur Latour voir un quadrupleur Latour est un excellent moyen d'obtenir une HT propre… L'inconvénient réside dans le fait d'utiliser des grosses capas, mais vu que la tensions est moindre on s'en sort assez bien…
J'ai utilisé ce moyens pour un SRPP de 6S33S, avec des "cartouches" de 1000µF/ 315 V, pour grimper à 450 V avec un transfo de 2 fois 40 V... Avec une conso de 800 mA, il faut filtrer sévère.

David
