j'ai acquis deux de ces bestioles a vil prix. j'ai pensé a ça


pour les data de la wermarcht rohren, on les trouve sur
http://frank.pocnet.net/sheets/043/a/AD102.pdf

voila voila

DAvid

Je suis trop bête, je pige pas.

DAvid

Yves,

C'est très beau!

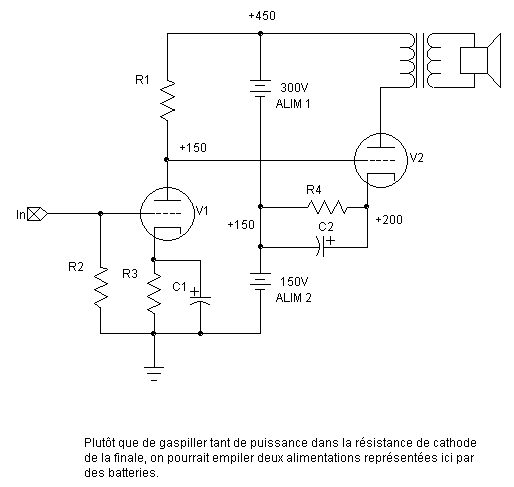

Comment faire pour "empiler" les deux alimentations ?

Michel.

ca y est j'ai capté. un TR de 115 V pour le 150 Vcontinu (l'alim basse) et un autre de 230 V pour la partie haute ( 300 V continu) ca m'arrange j'ai les deux transfo dispo. pour empiler c'est comme sur le pp 845 de LED, les alim sont mises en série après le pont de diodes de chacun des enroulements par contre double filtrage.
Yves tu dérappe tu double les capas.

DAvid

Ouais David ! C'est exactement ça !

Deux alims indépendantes sur des enroulements indépendants et mises en série.

Je n'ai pas "surdécouplé" les alims, seulement la résistance de cathode !

Un autre exemple légèrement différent:

http://www.dissident-audio.com/SE_6B4/Page.html

Le but est d'avoir plus de tension sur le driver et au passage de polariser la finale (les deux 330 non découplées n'y auraient pas suffi).

Yves.

Je viens de capter à mon tour pour les capa !
Exacte, mais l'alim 150V ne fournit du courant qu'au driver: moins de conso, moins de capa.
De plus, moins de tension = capas moins cheres.

j'ai des 10µ 160 V, pio russe pour 150 V ce sera que du bon.

Je planche un peu plus ce soir.

DAvid

Bonsoir

Une petite question que je me pose?

Est-ce que ça vaut vraiment la peine d'économiser une capa de liaison de petite valeur pour ajouter une double alim, avec une grosse capa sur le retour du signal anode-cathode qui plus est va se retrouver dans la boucle de grille?

Serge

j'ai 10 capa pio 160V 10 µF russes qui trainent, mais j'ai aussi des 0,056 en téflon. A la limite je peux faire une maquette et essayer les deux schémas.
Match nul 2 à 1
balle au centre.
Ce soir ou demain, je pond les deux alim avec mes éléments dispo. Yves, le 150 V, il voit quoi comme conso, peanuts?
DAvid

Celle du premier étage.
Je suggère deux sections d'une 6SL7 en parallele, 2mA environ.
Avec une 6J5 (ou équivalent), le gain risque d'être un peu juste.

Yves.

j'ai déja ce type d'ampli avec une 6b4 en tube de puissance. une ec86 me tente bien en driver sur les courbes, c'est très linéaire quand tu trace la droite de charge.
DAvid

Tu n'aimes pas l'ec 86, avec sa conso de 12,5 mA.

L'enroulement de 115 V, je ne vois pas ce qu'il doit supporter comme intensité.
sinon mes points de fonctionnement pour les deux triodes, vous semblent ils appropriés?

DAvid

Le 68µ devrait revenir au négatif de l'alim 350V qui est aussi le retour de la cathode de la finale.

Pas regardé l'EC86 ...

L'enroulement 115 V ne sert que pour le premier étage.
Prendre au moins 1,5 fois la conso en continu, soit 12,5 x 1,5 pour cette EC86.
Disons 20 mA et n'en parlons plus

Yves.

d'accord, j'ai un TR de 45VA pour le 115 V, je suis donc super large. J'ai un 230 V par 150 VA pour l'autre HT, ça passe haut la main. La résistance ? pour polariser l'alim filament, ca se fait comme ça ou autrement je veux mettre les filaments de la vénérable au potentie de 150 V.
Voila schéma refait


DAvid
