Edit de Totof:
Discussion provenant du sujet initial "WIP - Réalisation du double Pushpull d'EL84"
voir ici viewtopic.php?f=60&t=9135&start=105

Déplacé pour ne pas polluer ce fil

Alors, pont installé, nickel, mais j'ai droit à un comportement curieux....

Ma platine CD a base de Playstation1 ne sort plus de son depuis l'ajout du pont

Toutes mes sources passent par un preamp DIY Xcss Bosoz, toutes mes autres sources (DAC, platine vinyl, lecteur CD Advance) fonctionnent sans problème, seule la platine DIY est affectée.

Je l'ai essayé sur un autre ampli en direct, pas de problème, il me reste a tenter en direct sur le dppel84 et par le preamp sur mon ampli tripath, mais de toute façon elle fonctionnais sans problème (excepté le souffle du a une boucle de masse) avant d'installer le pont.....

J'avoue ne pas trop savoir ce qui se passe, une piste?

Bonsoir

Peut être tout simplement un oubli de "masse" au niveau de ta platine DIY et tu ne t'ai pas rendu compte que
ça marchais par la connexion à la "masse" de ton/tes amplis, hors avec le DPP tu as installé un pont de diodes
il bloque donc tout retour par la "masse" vers le DPP et donc ta sortie analogique de ta platine DIY n'a plus de
référence , ballot mais ne m'étonnerai pas
Peut être le même soucis avec la "masse" numérique qui en général est dissociée de la "masse" analogique
il faut toujours une référence à quelque chose sinon , ça "flotte"

Bonne nuit

Hmmm, je me doutais bien que le problème doit tourner autour des masses de références, et il s'avère que j'ai construit une alim externe pour ma platine, la terre edf est liée au boitier de l'alim, mais je ne l'ai pas fait transiter au boitier de la platine par le cordon de raccordement, cela pourrais-t'il expliquer le problème? il me suffirait d'utiliser un des pins restant de mon cordon pour ramener la masse secteur au boitier de la platine.

Bonjour

Sans schéma difficile à dire , mais de toute façon à faire en respectant
les règles qu'on a déjà décrit ici
Il te faut une "référence" pour ta platine , un test à l'ohmmètre sur dito te fixera très vite

Bonne journée

Salut Totof



Comment je procède pour ce test?

Il y a plusieurs configurations possibles:

- Chaque enroulement de la tête de lecture est relié aux câbles 'RCA' sans notion de "terre" ni de "masse", c'est flottant. C'est idéal, il y a alors un fil distinct pour "la masse châssis" qu'on peut relier soit à la "terre EDF", soit au zèro Volts de l'ampli.
- Mais, certaines têtes ont un blindage séparé qui est habituellement relié à un fil "de masse" distinct des câbles RCA, ça va encore.
- D'autres têtes n'ont pas de blindage séparé, il est relié à une, voire aux deux points froids des enroulements, il y a un petit strap - démontable ou non - au cul de la tête. Ca peut court circuiter le signal si il se trouve par hasard du côté chaud !
- Le fil "de masse" séparé est le plus souvent relié aux parties métalliques de la platine et, parfois, à la terre EDF.

Ca fait pas mal de combinaisons ! !

Mais où est le correcteur RIAA ? ?

Bon courage.

Yves.

Bonjour

Yves, j'étais pas certain mais il me semblait bien qu'on parlait d'une platine CD

Bon appétit

Effectivement

hello ,

quel version de PSX tu as ( avant la serie 2xxx ou pas ) .

dans mon cas , serie 7502 , je passe par la péritel

scph1002, je passe directement en sortie du dac sur des rca (je zappe complètement l'aop et les rca d'origine) un condo de 3.3uf sur chaque canal avant les rca et des res de 22k reliant le positif au grd des rca (Dogbreath mod)

re une des version rares que je connais pas , pas mal en ont fait des lecteur CD DIY

désolé , la je peut même pas t aider , celle que je dispose étant déjà modifier , peut être voir sur Google , pas mal de chose intéressante pour ce modèle

Aucune compétance dans ce domaine . . .

Bonsoir

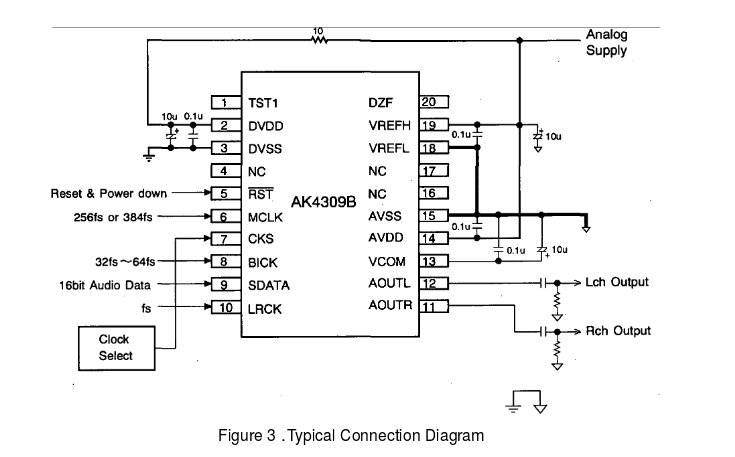

Une chose me frappe , en regardant la topologie classique du datasheet ci-jointe

Les R sont connectées entre le point chaud des RCA et le "Ground" , pas le positif (alim je suppose )

A +

Si tu veux jeter un oeil sur la méthode Dogbreath, c'est ici http://dogbreath.de/PS1/output/output.html,

de mon coté, je n'utilise pas les rca d'origine, je sort donc directement des pins 15 et 16 vers condo mkp 3.3uf et rca.

Re

Et du coup le point froid de tes RCA est connecté à quoi

A +
