Encore un ampli !

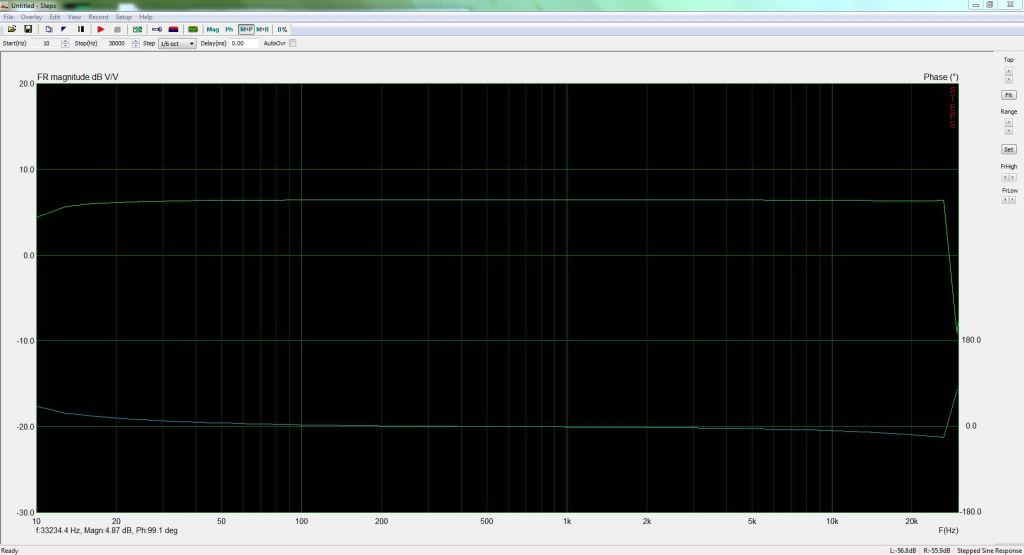

15 03 2015 : Mesure de fréquence de coupure haute à -3 dB....110 kHz !!! Bravo Charlie !

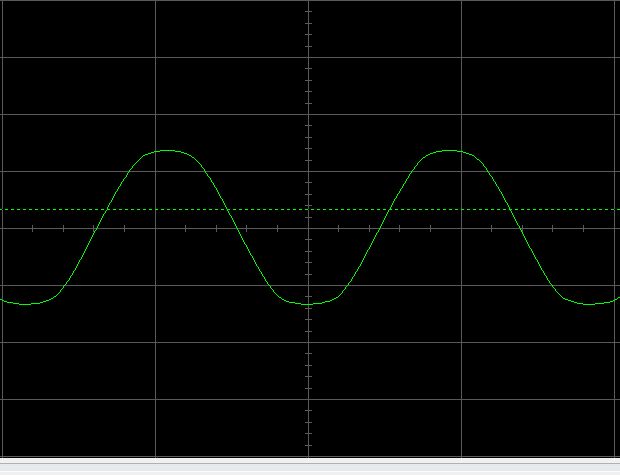

Rectangle à 20 kHz à 4 Vc sur charge 8 ohm résistive :

Fichier(s) joint(s):

20 khz AF 15 03 2015.JPG [ 47.45 Kio | Vu 10144 fois ]

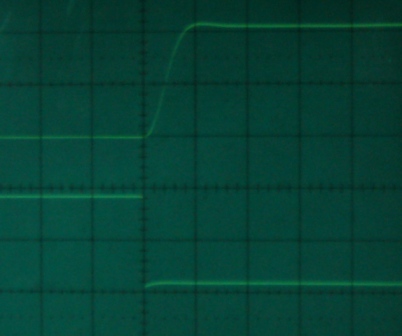

Temps de montée = 4 µs

Fichier(s) joint(s):

Tps montée AF 15 03 2015.JPG [ 41.5 Kio | Vu 10144 fois ]

Le montage vit et évolue. Pour palier à la dispersion des caractéristiques des lampes, une V2 est en préparation. Elle comporte un réglage de gain par branche, ce qui permet d'obtenir des performances similaires (vérifiées sur proto) avec des tubes relativement différents, le reste étant similaire à la v1.

TOTOF étudie un PCB qui est en bonne voie.

Voir aussi Mesures en date du 7 décembre 2014 et du 11 décembre.

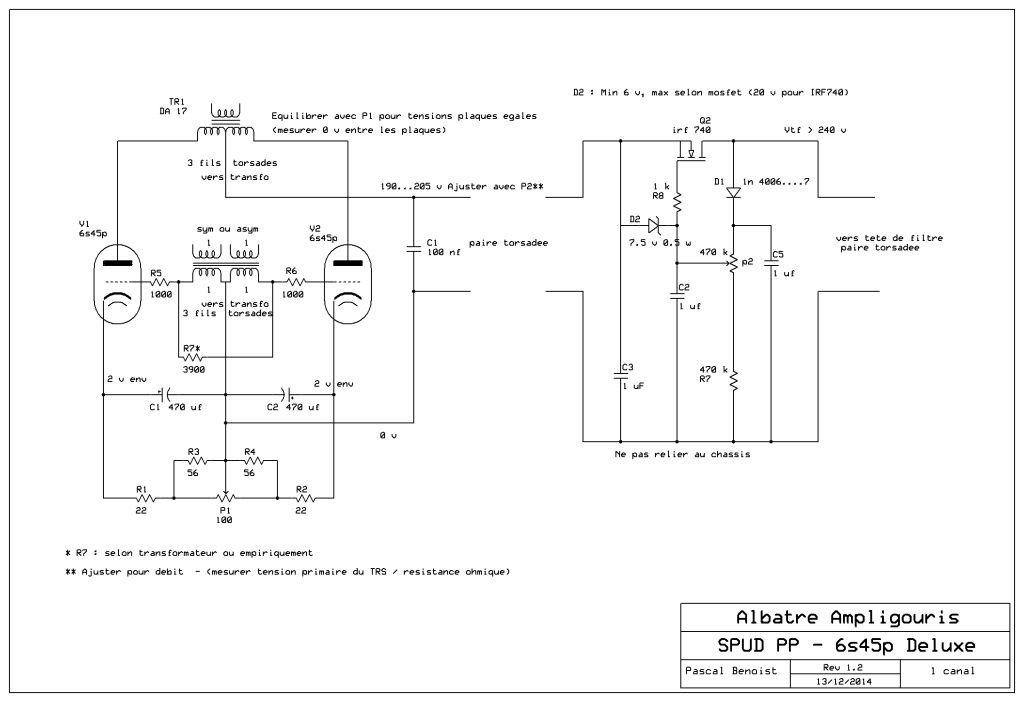

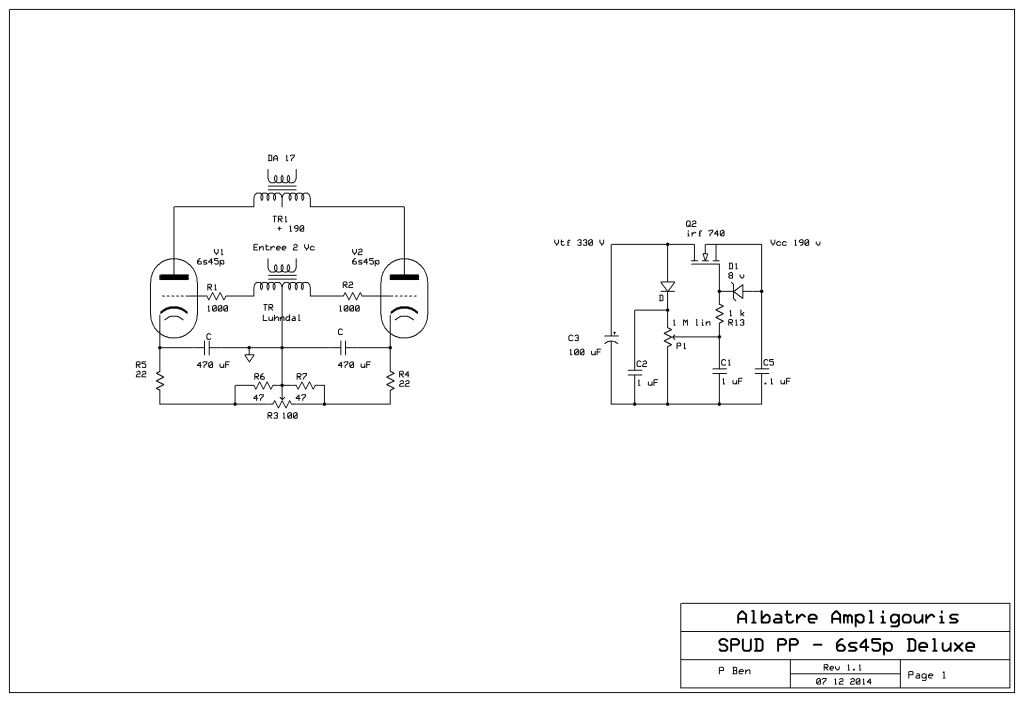

Voir aussi le schéma mis à jour le 13 12 2014 et qui comporte quelques indications de réalisation.

Le schéma dans son principe a déjà été publié à maintes reprises, entre autres par David sur ce forum assez récemment.

L’utilisation d’un transfo d’entrée est le point important. Ainsi, pas de condensateurs dans le trajet du signal et inversion de phase impeccable aux fréquences audio. Le transfo utilisé pour les tests est un Lundahl 1+1 :1+1 et sera remplacé par un modèle Dissident sur mesure.



Le résultat est bien meilleur qu'avec le SRPP de 6s45p…la puissance maxi étant de l’ordre de 4.5 W et les taux de distorsion sont faibles :






THD : 2.5 W : 0.12 %, 1 W : 0.08 %....
Le FA est de 3.2 pour la charge nominale – Z réfléchie 8000 ohm plaque à plaque
La sensibilité est 1.73 Veff pour 1 Wrms
La Fb à -3 dB est à 20 Hz et la Fh loin au-delà de 20 kHz…
...plus de mesures dans le post du 7 décembre

Transfo de sortie DA17 réalisé par Charlie.



Cet ampli a remplacé le SPUD SRPP de 6s45p dans mon système multi amplifié. Le résultat est très agréable : Ampli très transparent qui se fait tout simplement oublier ! – c’est ce que l’on veut non ?

Pour info : La voie grave est alimentée par le 6p3se à charge répartie http://audiyofan.org/forum/viewtopic.php?f=60&t=9172 et le filtrage est confié au DSP NAJDA.

Pascal B.

Hello Pascal,

Tu es prolifique ces derniers jours

Peut être est il possible de faire quelque chose avec une g2 croisée sur un spud également, je pense à une EF280 par exemple ...

Amicalement,
Grégoire

Salut Pascal,

c'est sympa les spud's

J'avais envisagé de faire un puissant PP avec des EL3010 mais je n'arrive pas à maitriser ce tube...

Bonjour,

Qu'est-ce que c'est que l'EF280 ? pas trouvé.
L'EL3010 est tentante mais pas trop linéaire....En montage pentode et avec une bonne CR peut être, mais en triode, sauf en PP peut être. Cela reste à 'creuser' pour faire un SPUD puissant.

Quant au coté sympa, c'est vrai que si on dispose de HP ayant un bon rendement, l'ampli est réalisé en quelques heures et donne des résultats irréprochables....avec un schéma qui doit bien dater des débuts du siècle passé !

De plus, le PP se satisfait d'une alimentation simplissime : Un transfo de 200 V env au secondaire, un pont de 1n4007, une résistance et 2 condensateurs !

Bonne journée

Erf, my bad, il s'agit de l'E280F.

Amicalement,
Grégoire

Oui, l'idée était en pentode, ce tube est très "sensible" et très succeptible aussi.

Quant à la linéarité, sans vouloir troller est-ce vraiment crucial quand on utilise du haut rendement ? c'est une vraie question. La puissance moyenne doit être si faible qu'il est probable que la disto reste acceptable ? l'autre jour j'ai câblé une voie avec un PPP d'EL36 en pentode (pas un modèle de linéarité) attaqué par un transfo 1:13 et en sortie un DA195 (10% CFB), rien ne m'a sauté aux oreilles.

Possible que la 6P9 soit intéressante pour un spud, en plus elle coûte peanuts.

http://www.mif.pg.gda.pl/homepages/frank/sheets/113/6/6P9.pdf

Hello Manu,

Super ce tube c'est l'équivalent de la 6AG7 de ce coté du rideau de fer. Je cherchais un tube pour un ampli de gratte, cette pentode m'a l'air parfaite

Amicalement,
Grégoire

La 6P41S me parait pas mal non plus, et en triode la linéarité n'est pas mauvaise ...


Daniel

Bonjour à tous,

6P41S sauf erreur faible pente et gain de 4 environ, bon tube mais pour un seul étage ...
E280F bonne pente, gain de 27 mais puissance d'anode limitée à 4,2 W, comme les EC08010's et un tas d'autres.


Beau boulot PASCAL.

Cordialement.

Eric

Bonsoir :

La version DA17 de ce Spud à subit la torture et s'en sort plutôt bien. Sa destination est d'alimenter des compressions TAD2001 ou des HP à haut rendement (Lowther, Fostex...). Il faut donc atteindre des qualités irréprochables au premier watt et surtout à quelques fractions de W (indications en V sous 8 Ohm).

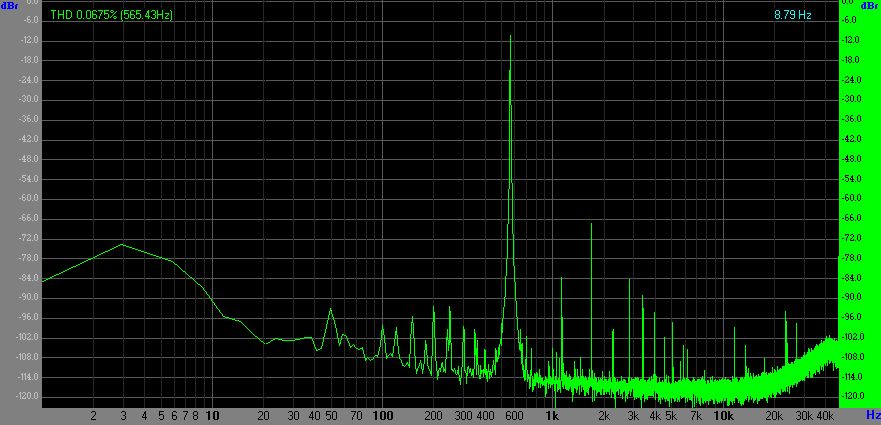

Le résultat en images :



Et avant l'écrêtage :

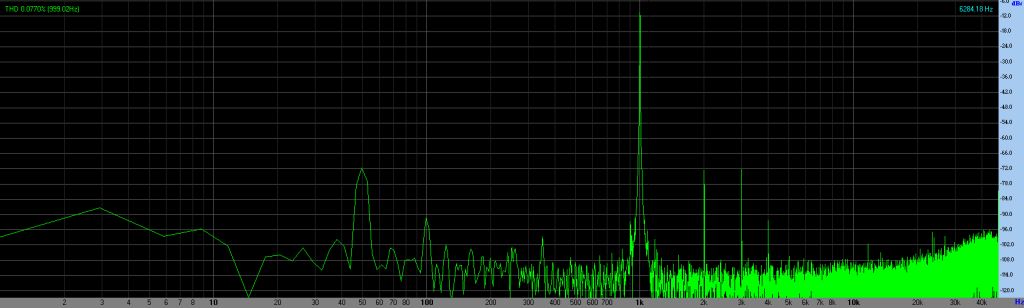

L'intermodulation a été aussi visée et le résultat est ....0.036 % à 0.25 W.



Quant à la bande passante et la rotation de phase, c'est du Dissident !



A l'écoute c'est très très bon

Le Spud a subit les modifications suivantes :

- sécurisation de l'ajustage des polars
- Utilisation d'une alime à super capa (IRF740) afin de supprimer une petite intermodulation due au résidu de 100 Hz.





Reste à lui trouver un joli design pour faire le proto final.

Hello Pascal

Joli , tu fait tes mesure avec Arta , ce serait peut être une bonne idée de faire avec éric un petit
tuto pour tes dernières mesures avec ce soft
Pour l'imd c'est faisable comment avec Arta , je savais pas que Arta le faisait
On en apprends vraiment tout les jours hein

Pour info et vu sur un autre forum , j'ai trouvé cette idée géniale et Greg aussi je pense

je veux parlé de ce topic
Et j'ai regardé sur Montpellier il y en a un et Lyon aussi bien entendu
Enjoy

A +

Bonsoir
Depuis le temps que j'attends Totof au virage, j'm'en vais lui renvoyer la monnaie de sa pièce !
http://forums.melaudia.net/showthread.php?tid=3566
Eric à fait un tuto, chez les voisins.
Pour L'IMD, je suppose que Pascal à juste injecté deux fréquences distincts, et à mesuré les deux raies autour de la fondamentale. Le problème des mesures d'IMD étant qu'elles ne sont pas "normées". Et ne donnent pas les mêmes résultats suivant les fréquences choisies.
Alors Pascal, as tu la bande passante de l'ampli? Je suppose qu'il ne coupe pas aussi raide juste au dessus de 20Khz.

Pour la polarisation des 6s45, j'avais poussé le PF à 2,5V ou 3V, grille cathode, avec un peu plus de tension il est vrai. Tu devrais passer en AB1, et gagner quelques watts...
Les 6s45 encaissent 10 watts, après 11, elles "brunissent"
Pour le transfo d'entrée si tu n'est pas en symétrique, tu peux cabler le primaire en //, tu pousseras les mémères à fond avec un rapport de 1:2+2.
On veux des photos des bestiaux...Il va te falloir trouver une nouvelle couleur pour cet ampli...

DAvid

Hello, J'ai aussi bruni les 6s45 suite a un courtcircuitage de l'IRF...du coup, elles sont encore meilleures (les mesures ont été faites après le Court circuit et réparation et IRF tout neuf bien sur...).

Attention, après 2 V de polar, on commence a distordre ....et je préfère pas. de toutes façons avec les TAD, 2.5 W, cela respecte mon ratio de sécurité en puissance qui est de 10 !

Pour le transfo d'entrée, une surprise est en gestation !

PB

PS : Pour l'IMD, les deux méthodes classiques sont paramétrées dans ARTA, il suffit de cocher la case dans l'onglet Generator. Les fréquences utilisées sont donc des standards.
L'avantage d'arta c'est de faire toutes ces mesures très vite !

Bonsoir David

Génial, oui j'avais pas vu et loupé ce post, je pense que je vais créer un post spécifique dans "Mesure" ce soir
ou éric pourras compléter si besoin pour les lecteurs d'Audiyofan qui ne vont pas sur Melaudia

Y doit bien y en avoir quelques uns

Allez c'est l'heure d'aller ouvrir quelques huîtres pour bien finir ce dimanche

Bon appétit

Bonsoir

J'avais demandé à Eric de faire se tuto, suite à notre rencontre à Seiches. Il faut que je m'achètes une carte son externe...

J'ai mangé ma douzaine de pousses en claires, à midi et hier soir ( miam), comme il se doit avec pain beurre, frites et crépinettes...
Fais gaffe Yves va dégobiller sur le tapis!
CE soir Vikings.
DAvid
