Bonjour,
J'ai réalisé un ampli pp stéreo à base de ef86 en entrée, 6n2p_ev en déphaseur et el34 en pseudo triode.
j'ai trouvé le son vraiment très bien à mon gout mais avec une ronflette, tant pis je me suis dis je verrai ça plus tard et le plus tard est arrivé et là je trouve pas de solution.En effet quand j'enlève les tubes déphaseur et les el34, donc juste les ef86, quand je connecte les 2 entrées ensembles (donc en mono) il apparait un sinus en sortie des ef86 mais en phase opposée et plus je monte le potar de volume et plus l'amplitude du sinus augmente.Une idée ??

Ps la ef86 est montée en triode (G2 avec anode) avec 72v sur anode 2,1v

Hello Triode123,

Un schéma ? Voire mieux, des photos ?

Amicalement,
Grégoire

bonjour,

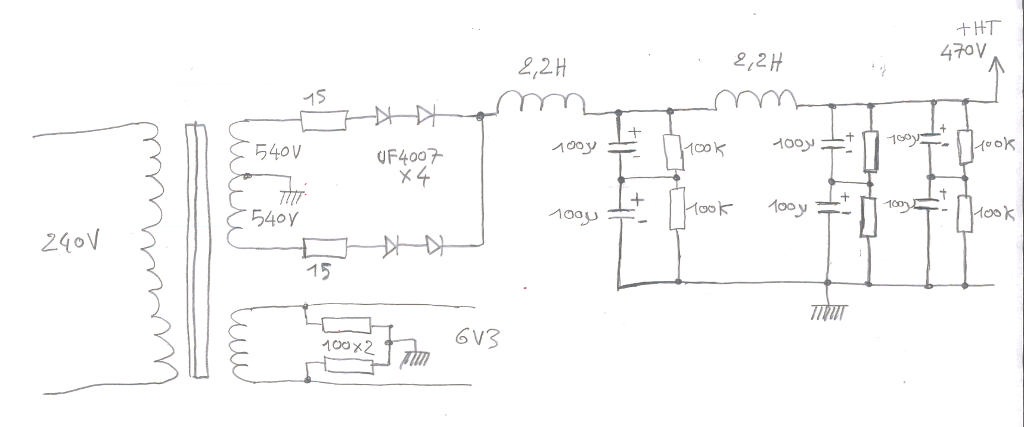

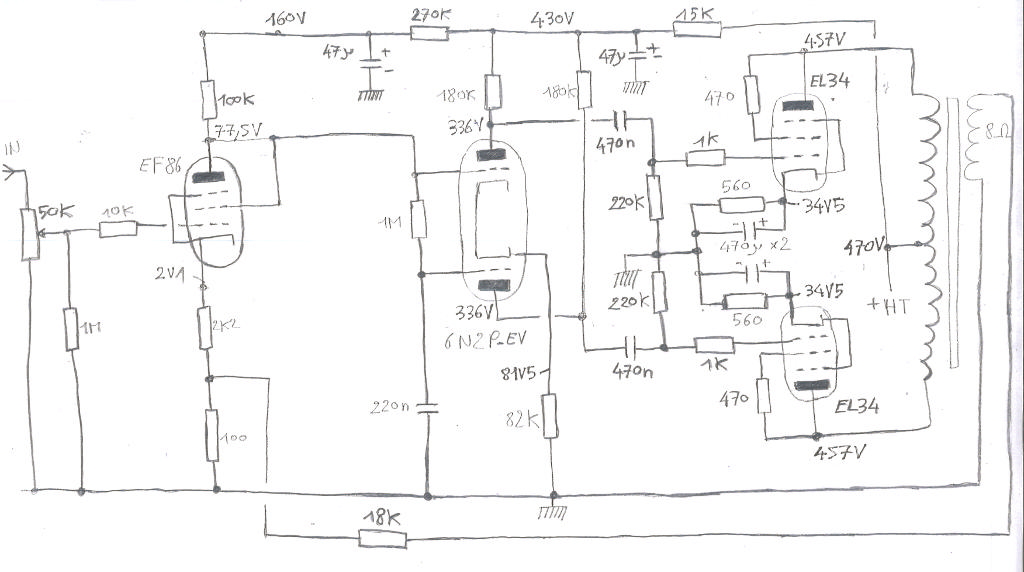

Voici le schéma de la bestiole, à noter que si je retire les déphaseurs et tubes de puissance, la ronflette qui est de 100Hz se trouve en sortie des ef86 mais déphasées

Edit de Totof du 23/04/2015
j'ai inséré les schéma car ils n'apparaissais pas

heu… quelqu'un arrive à voir ou télécharger ces images

Amicalement,
Grégoire

oui, clique droit.
Alfred

Dans l'alim:
Première précaution, relier par un fil "gros et court" le point milieu de l'enroulement HT avec le négatif du premier condensateur de filtrage qui devient la référence.
Toutes les autres de masses (les petits balais !) de l'ampli doivent revenir à cette référence, et seulement à celle là.

Yves.

Bonjour et merci pour votre réponse, en fait j'ai câblé un inter ht sur le point milieu du transfo avec du gros câble et pas très long, je me demandais si la ef86 n'avait pas un câblage particulier ?

Bien, et où revient ce câble ?
Photos peut être ?

Le câble part du point milieu du transfo vers l'inter puis de l'inter vers la platine ou se trouvent les diodes de redressement et les condos de filtrage.
J'ai résolu mon problème en partie, en fait j'ai déplacé les fils de masse qui vont de la platine redresseur aux platines de chaque ampli, les connections sont identiques, j'ai juste fait passer les câbles par un autre chemin en les rallongeant un peu.
Autre question: par rapport aux tensions sur les el34, les résistances de cathode de 560 Ohms sont elles justes?

Pour m'éviter de calculer, quelle est la tension sur ces résistances sans signal ?

Les valeurs sont sans signal, à noter que j'ai mesuré ces valeurs quand un seul ampli était câblé, avec les 2 voies ça diminue un peut, environ 33,5 à 34v sur les cathodes

Ok.

Le b. a. ba de l'électricité c'est la loi d'Ohm :
R = U/I
U = RI
I = U/R
et la loi de Joule:
P = UI
I = P/U
U = P/I
qui résolvent 99,99% des problèmes: à connaître impérativement par coeur.

Donc 34V dans 560 ohms impliquent un courant de (I = U/R) = 34/560 = 0,06 Ampères.
La tension entre anode et cathode est 460 - 34 soit 426 Volts.
La puissance dissipé par chaque tube est donc (P = UI) 426 x 0,06 = 25,6 Watts.
Le maximum autorisé pour une EL34 est 25W, il faut rester en dessus, habituellement de 20% (ici 20 Watts) pour tenir compte des variations du réseau ERDF.

Augmenter les résistances, remesurer et recalculer

Yves.

Ok merci pour tes précisions, je connais la loi d'Ohms mais le calcul sur le tube j'ai pas trop l'habitude, mais je comprend pas, là ce qu'on calcule c'est intensité cathode hors la puissance c'est i anode * (u anode-u cathode), est ce que i anode= i cathode ou faut entrer en ligne de compte i g2 aussi, suis un peut perdu là.

Tu as raison, j'ai calculé la puissance dissipée totale: anode + écran
Effectivement, en triode elle devrait supporter 25 Watts anode + 8 Watts écran soit 33 Wats au total (c'est gonflé ) .
En penthode, le calcul nécessiterait de connaître non seulement le courant d'écran mais aussi sa tension.
Je maintiens ma remarque sur la marge de sécurité de 20%, l'expérience montre que les EL34 défunctent (presque) toujours par volatilisation de l'écran

Yves.

Ok, je vais essayer avec r cathode de 680 et te tiens au courant, au passage je trouve le mix ef86 et el34 toutes les 2 en pseudo triode vraiment tres bien, les cimbales ont une tonalité tres agreables.
