Pour la G2, si il y a un problème de stabilisation, il est visible à l'oscillo, donc si il n'y a rien, c'est que ça devrait être bon.

Pour le FA, il faut charger l'ampli à 8 ohms, mettre un signal à l'entrée pour avoir 3V en sortie, puis charger avec autre chose (10 ohms par exemple) et remesurer le signal

Ensuite, il y a une post sur le forum qui s'appelle Plus de mesures avec un fichier excel qui contient les formules de calcul et un comparatif des valeurs mesurées sur les amplis des membres du forum, essaye de le retrouver, moi je ne sais plus ou il est.

Bonsoir Vapkse et Eko2

Le post recherché est ici http://www.audiyofan.org/forum/viewtopic.php?f=60&t=8999

Le fichier ici http://www.dissident-audio.com/Mesures/Mesures.xls

Un dessin avec une explication et une feuille de calcul ici


Bonne bidouille

Merci à vous deux, Totof j'ai vu ton message trop tard, pratique ce fichier.

- R=8.5 ohms, Vout=3Vrms, Vin=300mV
- R=11 ohms, Vout=3.87Vrms, Vin=300mV (ou alors Vout=3Vrms pour Vin=228mV)

Comment peut-on trouver une tension en sortie plus élevée avec une charge plus élevée ??

Décidément les calculs et mesures c'est pas mon fort..

La il y a un soucis, ton FA est très mauvais d'après tes mesures, ça explique tes carrés à 10K. Est-tu sur que ta contre-réaction est à l'endroit?

Peux-tu faire exactement les mêmes mesures, mais sans CR? y compris la tension en entrée pour 3V/8ohms

Serge, l'ampli fonctionne en boucle ouverte pour le moment !

OK, alors c'est normal.

Refait la même chose avec la CR, y compris les scopes en sortie.

Si la CR est dans le bon sens, les 3V doivent être atteints avec plus de tension en entrée.

Merci Totof

J'ai renvoyé le fichier avec mes dernières mesures à Yves, y compris mes SPUD's, si tous va bien, il devrait y en avoir un peu plus.

OK demain je rebranche la CR comme avant et ferait les mesures.

Peut-être serait-ce une bonne idée d'essayer un local feedback au primaire ?

Quelque chose dans le principe ?

C'est pas si simple, tu ne peux pas renvoyer tout le signal en entrée, soit plus que la source.

Met déjà la CR normale et refais les mesures, car on ne sais toujours pas ou on navigue, les mesures de FA en boucle ouverte ne pas beaucoup d'informations.

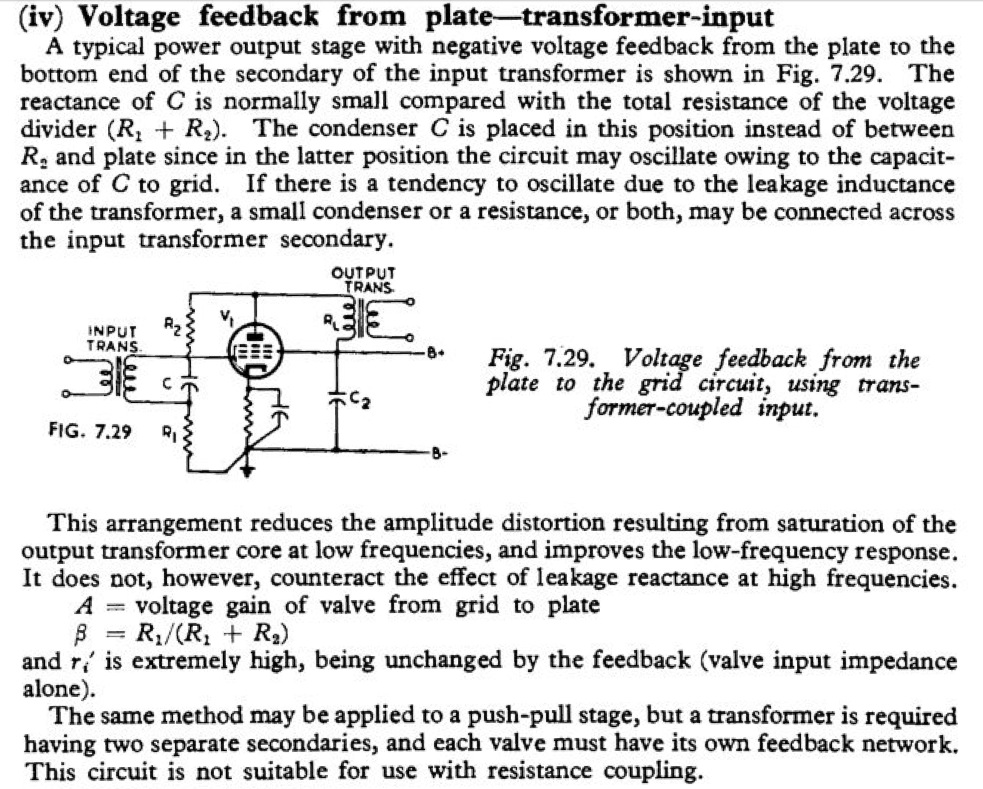

Un extrait du RDH4 pour illustrer, si j'ai bien compris ce n'est pas ce qu'il faut.

Des nouvelles demain avec le feedback "normal".

Sur le schéma de l'article, il y a un diviseur formé de R2 et R1, contrairement a ton schéma qui renvoie la totalité de la modulation. Ensuite, dans ton cas, le condo serait inutile, tu pourrais mettre les secondaires au B+ et faire la division avec une résistance contre le B+.

Mais dans un premier temps mesure avec la contre réaction normale pour savoir où on navigue.

Le feedback est rebranché.

- Vin=500mVrms, Vout=3Vrms, R=8 ohms
- Vin=1Vrms, Vout=3Vrms, R=11 ohms (Vin=500mV, Vout=1.6Vrms)

Le tout à 1KHz, presque pareil à 100Hz par contre à 10KHz le gain a déja beaucoup baissé..

Une capture en différentiel avec 2 sondes (à cause du CT avec 2 x 100 ohms sur le secondaire du TRS, point milieu à la masse)

Le carré à 10KHz est un peu mieux avec la CR mais c'est encore

Pour calculer le facteur d'amortissement, il me faut connaitre la Vout avec 8 et 11 ohms, pour la même Vin. Tu devrais avoir 3V+ or la je ne comprends rien à tes valeurs sur 11 ohms.

Tu as vu que sous l'écran de ton oscillo, il y a un point de mesure pour étalonner tes sondes en 10 et 100x?

Des fois le réglage se trouve sur la sonde, et des fois sur la prises BNC.

Pour 500mV à l'entrée, il y a 3V à la sortie sous 8 ohms et 1.6V sous 11 ohms.

Je peux refaire les mesures si ça te semble louche.



Non, pas vu. Je vais chercher le manuel de ce scope pour apprendre à mieux m'en servir.
