Bonjour et en vitesse, j'ai gratté le schéma avec la CR....Cela exige un totor en plus et c'est à peu près tout....en finassant, on peut même lui mettre une référence de tension flottante.
La Z in devrait tomber à 25 mOhm !

A plusse.

PB

Bonjour vous tous

Ah là ça commence à devenir plus que bien
un schéma un

Du coup je vais laisser un peu de place dans ma boiboîte pour
l'upgrade de l'IVPBen en IVPBen Rev1.2

A plus

Voilà le projet pas encore testé....

Totof, une tite simu !

[img][/img]

Bonne journée

P Ben

C'est moi ou bien les images sont cassées ?

non , c'est pas toi

Problème dû semble-t-il à l'extension tif....désoled.

[img][/img]

P Ben

Bonsoir


un peu de sport et je me met à la simul

A tout de suite

Bonsoir à tous,

Suite aux encouragements de totof, je me suis lancé dans la réalisation du convertisseur version Yves. Sans doute, allez vous penser que je suis en retard, car vous en êtes aux versions transistors. Mais, je fais ce petit CR pour ceux qui comme moi appréhende de se lancer...Je sais souder et reconnaitre les composants, mais guère plus. Je me suis donc décidé à entreprendre ce Dac, et bien m'en a pris. Après recherche des composants (facilement trouvable) et quelques conseils avisés, j'ai entrepris ce convertisseur. Aucune difficulté de réalisation, les précautions et vérifications d'usages et cela fonctionne du premier coup ! Et quel bonheur !
J'ai pour projet de faire les autres versions (dès que le temps me le permettra...), afin de savoir si l'un me satisfait plus que l'autre.

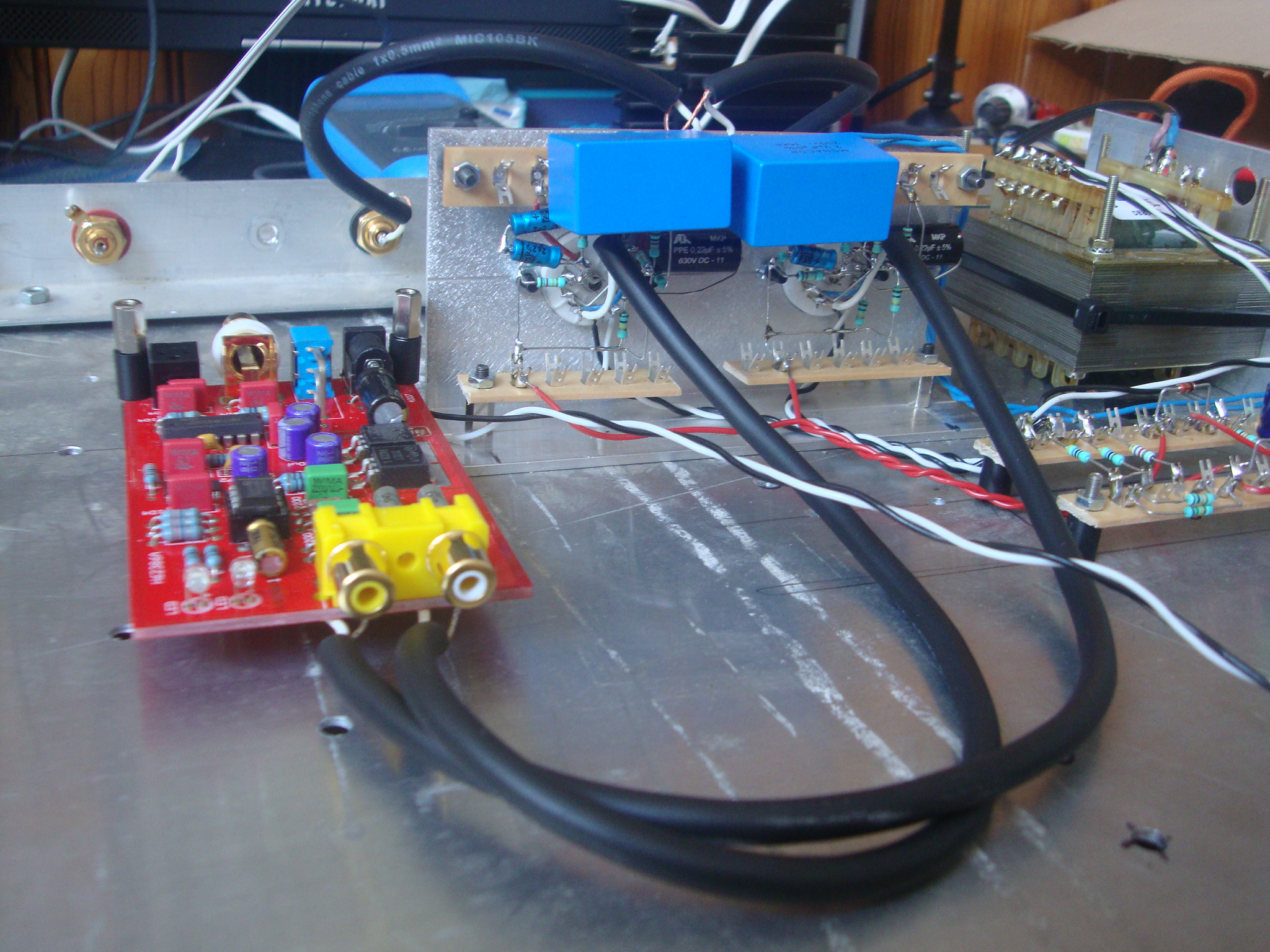

Je joins une photo du prototype.



Cordialement, Dom.

Oups, J'ai oublié le plus important... Un très grand merci à tous ceux qui ont cogité sur ces convertisseurs et permettent aux "bricolos" comme moi de se faire plaisir.

Dom.

one more one

Régale toi bien

au fait le transfo , un modèle DA

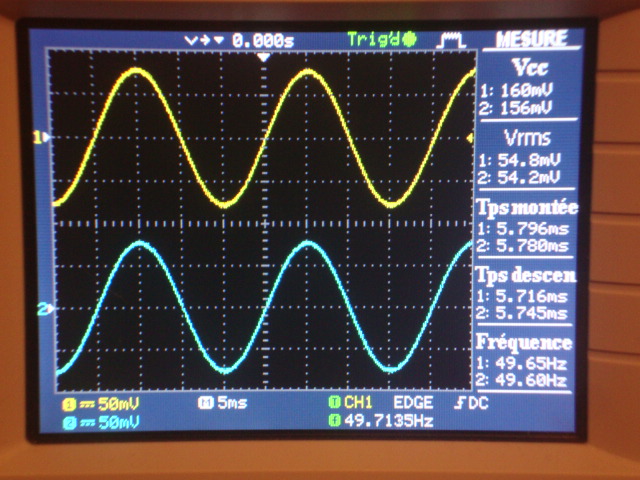

de plus tu possède un scope de mémoire
tu pourras prendre quelques mesures pour étoffer

Bon appétit à tous

bonjour
bravo Hah
par contre j'ai un doute sur le branchement
peut tu nous montrer le dessous de la carte du DAC ? car on ne voit pas si tu es bien branché directement a la sortie du 1543.
bonne journée

Hello Hah, félicitations !

Profites en bien

Amicalement,
Chanmix

Bonjour à tous, et merci

Totof, le transfo a été confectionné par Charly

Alain 93, je suis connecté coté RCA entre le moins de C 17 et R 20. Il faudrait que je sois connecté entre le plus de C 17 et R 16 ? Dans ce cas, en cas d'offset du 1543, il n'y aura rien pour arrêter la composante continu ?

Cordialement, Dom.

Bonsoir

Au moins avec ton image du transfo, ceux qui voudrait tenter l'expérience de ce DAC
savent maintenant qu'il peuvent voir avec érato et Yves pour le transfo

Il fallait l'indiquer DB80 la réf
