Hello

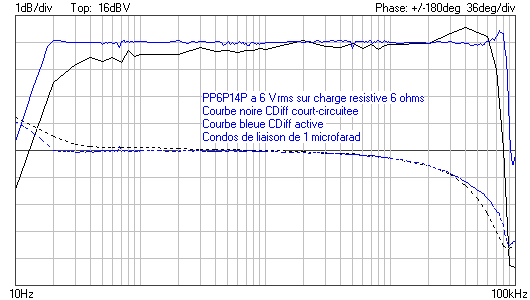

Voici une capture de la BP avec la CDiff en CC en noir et la CDiff active en bleu
à 6 Vrms sur une charge résistive de 6 ohm


Par contre j'ai un transfo qui présente une "erreur" , je m'en souviens vaguement mais
en les bobinant une des carcasses m'a causé soucis de spires "tombées" , si c'est que
ça à refaire c'est pas bien grave hein

Bon ce soir quelques mesures et autres observations pour découvrir la bête
style facteur d'amortissement par exemple

Bon appétit

Ah ouais … pas mal

Est ce que tu as essayé quelques scopes à bonne puissance (genre 8w) pour voir si tout était stable ?

En tout cas ça a l'air pas mal du tout

Amicalement,
Grégoire

Bonjour Chanmix

J'ai continué à réglé le biniou hier , surtout au niveau des finales car j'ai triés un peu mes 6P14P
car pas mal d'écart dans le lot , je continue les essais et mesures ce soir , mais j'y vais doucement
pour pas casser , vu que ça fonctionne

Pour tracer un "bode" à 8 watts oui je viens d'y penser il me suffit de mettre ma sonde sur x10 et
du coup je pourrais passer au dessus des 6Vrms limite haute du scope en mode "bode", ce soir ou demain
matin après la piscine

Par contre un petit constat suite au scopage hier soir , ce genre de montage est super sensible à l'alimentation
négative j'ai du revoir mon réglage de cette dernière pour laisser assez de tension entre source et drain
sur l'IRF9540 pour qu'il fasse un bon boulot ou vu autrement que j'atteigne la tension de gate suffisante

Passionnant comme montage et le réglage de la CDiff en scopant les 2 entrées en mode CH1-CH2 vraiment facile
en plus j'obtiens presque les memes résultats qu'en scopant la sortie aux bornes du condo d'anode

Allez bonne journée à tous

Salut à tous ,
Super Totof !!
Aucun problème donc, ni en haut ni en bas de la bande audio et ça monte très haut chez toi !!
Pour la source négative j'ai préféré un simple Régul shunt ,que je reconduis dans le prochain schéma , car ça permet à la tension négative d'apparaitre plus vite que la HT+ qui elle monte lentement.
Dans ton schéma de stabilisation je suggère simplement que tu augmentes la R4 et R20 de 4,7K pour augmenter les constantes de temps sur les circuits de gate , en gardant R4 au moins 5 fois plus grande que R20. (genre R4= 200K et R20=50K)
Perso j'ai 15MOhms sur une 2,2µF dans le stabilisateur B+. ça fait monter la tension HT en 40s.
J'attends la suite de tes essais sur les prochaines écoutes , en ce moment j'essaie de trouver des défauts à la Cdiff et je rame (mais je crois que j'en ai un sur les filtres à 3 voies)
En tous cas un de plus dans le Club , à qui le tour maintenant ???

A+

En regardant mieux ton schéma d'alim , faut réfléchir un peu (pas trop) , mais j'ai écrit un peu vite quand même .
Dans ton cas l'idée est de maintenir négative les grilles du push le plus longtemps possible , car HT1 va arriver tout de suite à l'allumage..., c'est donc HT3 qu'il faut retarder le plus possible...pour que les cathodes du suiveur restent négatives , mais il faut pour ça que la source négative démarre tout de suite.

une tite question :
C'est combien la tension aux bornes d'une LEDORANGE ???

A suivre ...

Hello , j'ai 1.6 Volts aux bornes de la LEDORANGE

Pour les alims , au basculement la polar est bien bien négative et remonte doucement
au fur et a mesure que le CF laisse passer du courant , donc que la polar des finales remonte
vers les -7 volts environs

A plus je pars courrir

Oh la courbe avec cdiff !!! C'en est meme choquant... J'adore !!!! Va falloir ecouter ca rapido... Et sur du bas rendement...

Je vous ai posté un morceau assez redoutable pour les polarisations
https://dl.dropboxusercontent.com/u/31629593/forums/Test/Freezebee.flac

Regardez comment se comporte le courant des finales en passant ce morceau. Chez moi, le courant passe de 8mA à 11mA pour un nominal de 9.5mA, et assez longtemps pour que ça s'affiche sur la page web. Ce serait intéressant de voir si la grosse capa de liaison de comporte normalement dans ce cas.

Par contre la fréquence doit être bien en dessous de 30HZ, car je n'entends rien dans mes HP's.

Hello les copains

Les réglages sont déroutant sur ce biniou , ce soir j'ai réglé finement la minimisation du swing correctif en sortie de CDiff
le fameux point "A1" d'Arnaud après avoir bien laissé chauffer les loupiottes , d'ailleurs je rebiasé les finales un peu plus
froid vers 30 ma pour une polar en gros autour de -8 Volts , ce réglage me va bien
Un énième coup d'oeil aux tensions du déphaseur, celles du CF puis celles de la paire différentielle et RAS de ce côté
ça n'a pas bougé depuis hier

Un essai de mesure de THD vu que j'ai minimisé le point "A1" donne les mêmes valeurs sur les deux voies

Soit 0.35 % pour 6 Watts , c'est pas mal à mon humble avis

J'ai ensuite fait un essai de mesure du facteur d'amortissement , mais là je suis moins sûr de moi
car j'ai une cellule R33-C7 qui doit jouer
J'obtiens un FA de 25 pour une charge de 8 ohm ou 20 pour 6 ohm environ

Voilà pour ce soir

Edit du soir

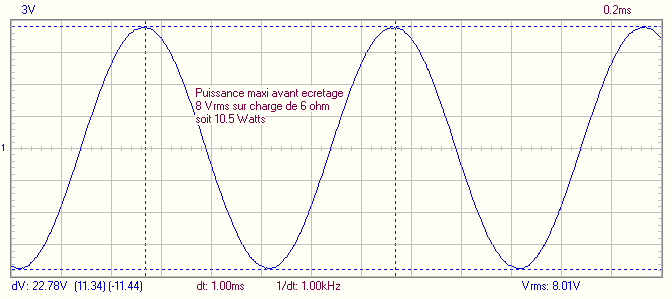

Petite mesure de la puissance maxi avant écrêtage sur charge de 6 ohm
ça donne 8 Vrms voir ci-dessous


Bonne nuit

C'est bon pour le bas rendement ca... tu ne vas quand meme pas te servir de ce chose à correction differentielle sur ton système ???
Barbare va !!!!!!

Bonsoir Nico

Si si mais vers 1 watt sur mes 38 cm exclusivement
tu sais ce fameux coefficient d'amortissement que me tiens tant à coeur

De toute façon cet ampli ne peux pas marché , les transfos ne sont pas constitué de tôles
Ultramegasupramachintrucbidule au permacouillesduchmol fabriqué par ces gourous métalleux
encensé par des gogophiles qui n'ont qu'un seul critère de travail , le "pas assez cher mon fils"

Allez y a plus sérieux à faire pour les jours qui viennent

Bonjour,

Totof si tu ne veux pas t'en servir de ton ampli à base de transfo pas fait avec des tôles Ultramegasupramachintrucbidule au permacouillesduchmol, envoi le au soleil. Ici pas besoin de haute technologie pour les tôles . Le soleil avec son rayonnement laminaire et par le fait du couplage du rhum charrette il fonctionnera à merveille.

Blague à part. Le DF est très bon. respect. J'essaierais bien par spice pour comparer les résultats. Enfin si tu le permets. bien sur. d'ailleurs comment fais tu pour mesurer un DF in situ? STP

fred.

Bonjour

Pour le DF c'est simple j'utilise cette feuille libreoffice, mais tu aurais cherché sur le forum avec la rubrique
recherche tu aurais trouvé

ainsi que ce papier fort utile


Bonne journée a tous

Hello

Petite séance de découverte ce matin

J'avais parlé d'un soucis sur un des transfos en fait pas sûr

J'ai découvert que la valeur du condo de CR influence la BP grandement
avec 100 pf je vous dit pas l'atténuation de la BP en haut on est sous le dB
je pense que je vais mettre des condos variable 0-100 pf pour jouer un peu
dès que j'ai approvisionné ou a défaut 0-47 pf qui devrait suffire



Une idée du pourquoi du comment ?

Bon appétit à tous

C' est quoi le "condo de CR" ?

Tu peux torsader deux bouts de fils rigides genre jaretière de téléphone ou du fil émaillé de 3 ou 4 cm de long.
Ca fait un condo de qq dizaines de pF selon la longueur et le pas de la torsade.
Un coup de vernis à ongle et ça ne bouge plus

Yves.
