merci de te pencher sur mon cas, en fait le son est bon voir même excellent
mais la puissance n'est pas là, le niveau sonore n'est pas a 30w par rapport
à mon ppel34 par exemple qui sort 32w même cd, même potard, je sort
la moitié.
va 380, vg2 383, vk 35, rk 400 soit -+88ma -+34watt
le tr d'alim fait 250ma çà devrait tenir la route.
dephaseur:
a1, 201v
a2, 205
vk, 7.6v
entrée:
a1, 45.1v
vk, 1.8v
a2, 167v
g2, 45.1v
vk, 50
autre precision toutes les valeurs sont conformes au schéma les r15k sont à 1%
donc si t'as une idée sur la chose avec plaisir
cdlt
christian

Salut Christian.

Rien de choquant dans les tensions mesurées, ce qui n'exclue pas une erreur de câblage.
As tu monté les cellules RC entre anodes et écrans des finales, et si oui, quelles valers ?
Quelle est la valeur de la résistance de CR (celle qui a une étoile sur le schéma) ?

Quelques photos gros plan sur le câblage pourraient aider.

Yves.

bonsoir yves,
je viens de mettre les cellules de cr sur les tr j'ai mis 1k et 100 nano de ce côté la rien de plus. pour la cr globale la formule nous dit 225fois racine de 8 = 640ohm, j'ai augmenté la r jusqu'a 1.5k et mis en parallele un mica 100nano donc j'ai diminué la cr juste?
le son est très propre, et le niveaux sonore est plus important mais il faudrait pouvoir le mesurer en pour être sur.
voila mes dernieres modifiactions çà avance

cdlt
christian

100 nano ? non, 100 pico, si j'en crois leur taille !
C'est OK bien que je ne pense pas que les cellules rc soient nécessaires.

Les fils d'anodes et d'écrans torsadés laissent un doûte sur une possible inversion.

Pour mesurer, il te faudrait au moins un CD de test à défaut d'un générateur et une résistance pour remplacer temporairement le haut parleur.

Yves.

j'ai un générateur et des r 8.2 50watt
c'est effectivement des 1000pico,
quelle est le protocole de mesure de mesure
cdlt
christian

Le multimêtre en Volts AC sur la R de charge, le géné vers 400 Hz (parce que les multimètres ne montent pas tous en fréquence).

Augmenter le niveau tant que la tension monte et revenir un peu en arrière.
Avec un scope, on voit quand ça "rabotte".

La puissance est P = U² / R, ici U² / 8.

Pour 35W, presque 17 Volts.

Yves.

15.6v a 400hz soit 30w
16.6 à 1000hz soit 34w
donc on est dans les clous,
y a plus qu'a construire le deuxieme pour juger de l'ensemble.
merci pour ces précisions.
je l'ai écouter une partie de l'apres midi, sur un cd test de percution c'est impressionnant pas de trainage sur les grosses caisses les impacts s'arrête net, l'aigu est fin ciselé presque cristallin, bref çà joue juste
merci de votre aide
@+
christian

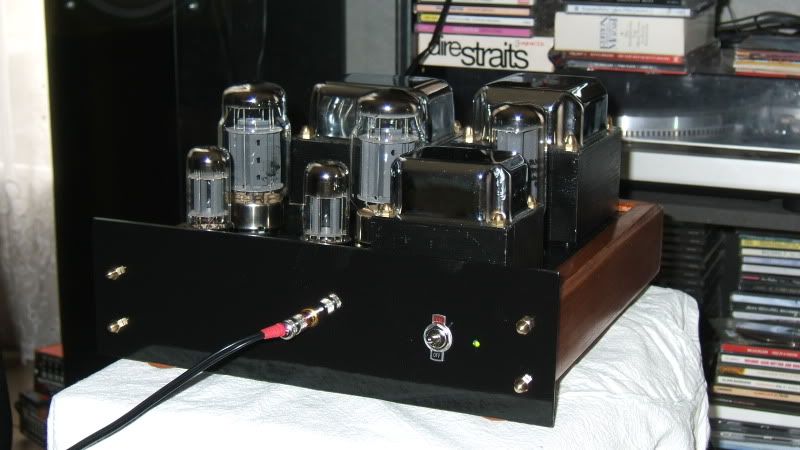

çà tourne;çà tourne


merci à tous pour vos conseils avisés
cdlt
christian

me revoila avec mon joujou qui finalement et au dire de toutes les oreilles qui se sont cassées dessus ne sonne pas terrible.

j'ai un soucis avec ma tension d'alim 400 au lieu de 385.
ce qui donne sur la lampe d'entrée
1.7v sur k
rk=1k
i = 1.73ma
puisque le courant de k devient le courant de l'anode on devrait par le calcul trouvez -+ la même chose sauf que j'ai
52.2 sur a et 100k et 210v en sorti de r11
http://www.triodeel.com/gec30w.gif
rappel du schéma.
pour faire chuter cette tension puis je inserer des r de 270R dans le circuit plaque de la redresseuse votre avis m'interesse
cdlt
christian

Le calcul montre qu'avec le courant mesuré et les valeurs de résistances tu devrais trouver 37 Volts sur l'anode, ce qui ne serait vraiment pas beaucoup pour une 6SN7.
Chercher l'erreur !
Mesure si possible les tension d'anodes et de cathode sur les deux 6SN7, ça peut donner une piste ?
Je ne crois pas que les 15 volts de trop sur la HT soient la source du problème.
Quelle valeur pour C13 ?

Yves.

voila les tensions sur la lampe d'entrée
1a)

k=1.76 rk 1k
a=53 ra100k.

1b)
k=56 rk= 15k (1%) ik=3.7ma
a=158 ra= 15k (1%) ia=6.8ma
pas terrible non?

déphaseur
1a)
k=7.8 rk=1k ik=7.8ma
a= 202 rk=33k ia= 5.8 ma

1b)
k=7.8 rk=1k ik=7.8ma
a=208 ra=33k ia=6.0ma
on peut affiner en appairant convenablement les resistances
c13 = 8µf
voila les derniers relevés
cdlt
christian

j'ai trouver çà
http://personales.ya.com/lcardaba/projects/GEC/GEC.htm
le même schéma avec quelques cellules en plus
qu'en pense tu?
christian

Ben ça alors !

Même la somme des courants d'anode du driver n'est pas égal au courant de cathode ! !

Quelle est la résistance interne de ton voltmètre ?

Recommence en enlevant une 6SN7 pendant que tu mesures sur l'autre.

Vu le lien. Et lu ceci:

Las primeras pruebas del GEC muestran que es algo inestable y oscila con alguna facilidad en la banda de radio frecuencia. Estabilizo mediante condensador de mica (1nF) en paralelo con Rfb.

C'est une possibilité !

Yves.

me revoila,
sans le driver on a
k1= 1.96 19ma a1=58.8 0.5ma
k2=62.5 4.1ma a2=182 7.9ma g2= 58.8
maintenant j'ai un petit oscillo qui à l'air de fonctionner
voici le signal de sortie avec ses jolie oscillation parasites a 1khz
[img][img]http://img.photobucket.com/albums/v681/cmasssault/DSCF1034.jpg[/img]

[/img]
je vais faire la même chose en sortie de déphaseur àprés les condos de liaison.
on aura une idée plus claire de ce qui se passe
cdlt
christian

voila les signaux en sorti de déphaseur
[img][img]http://img.photobucket.com/albums/v681/cmasssault/DSCF1037.jpg[/img][/img]


il déphase c'est tout
N.D.D pert rien pour attendre çuila
m'enfin en voila des façons
cdlt
christian
