Salut Philot

Dans les datasheet de la 6AS7 , a défaut de ta 6080, si tu l'a poste la ici

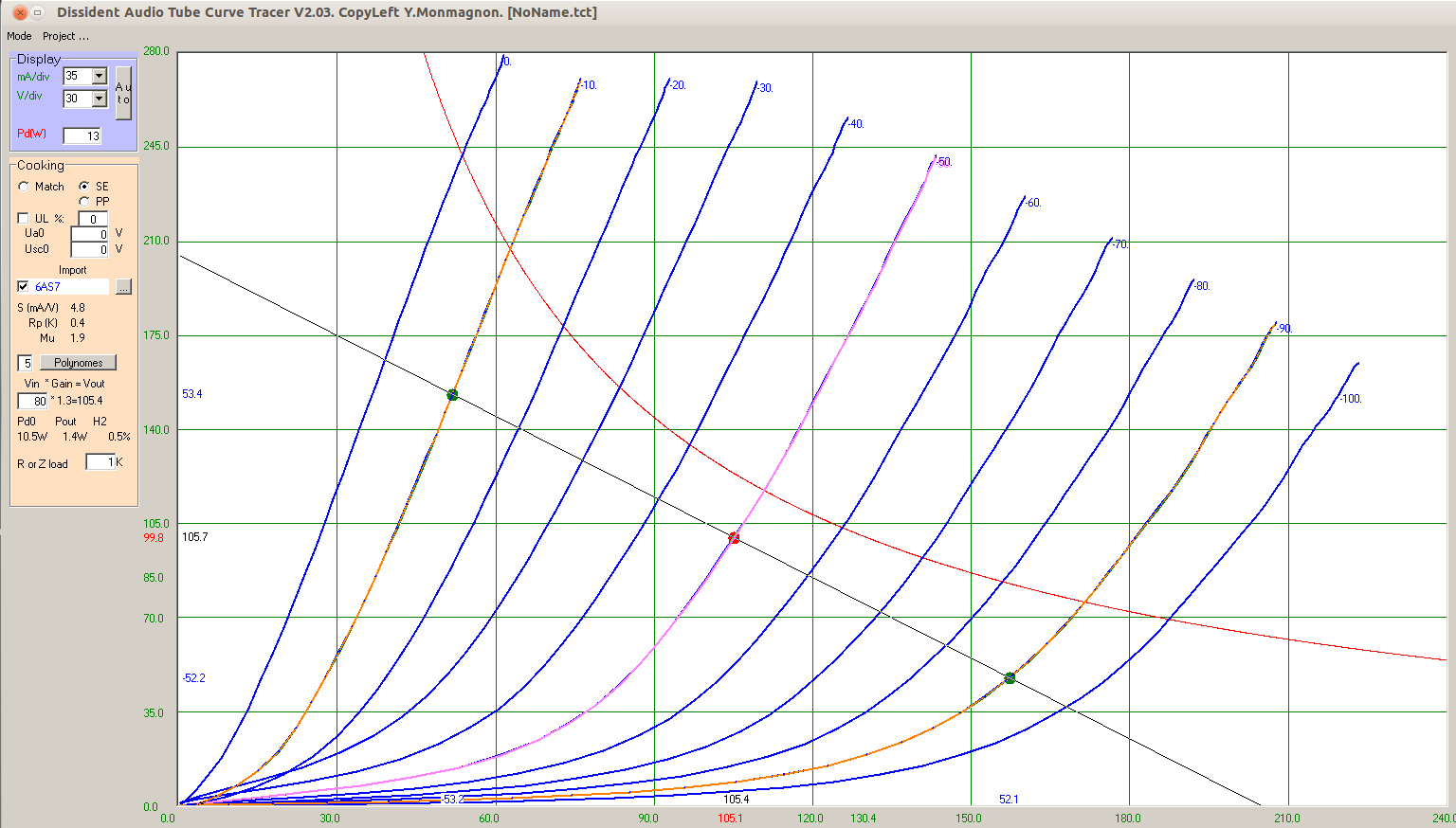

Voilà en gros ce que donne TCT avec 80 volts sur Vin , ça estime la sortie
à 1.4 W pour une impédance de 1K

Du coup tu peux calculer ton driver selon ta source , il te faut donner ses renseignements
si tu veux plus d'infos

Ci-joint une capture d'écran

Ps avec une moulinette à Philbob on peut créer le .tdf d'une 6080 issu des datasheet
pour faire mumuse sous TCT

Re philot

Envoi ton datasheet si tu as car la 6AS7 n'est pas tout à fait identique aux 6080

J'ai trouvé un dataheet de 6080 Philips et les courbes sont différentes

A+

Bonjour Totof,


Ben je croyais 105V?.....et l'ampli ne sortirai que 1.4W??
j'ai cru lire que l'on pouvait tirer entre 6 et 10W avec ces tubes?, non?
pour la 6080,je ne peux pas joindre de .pdf sur le forum,
ce que j'ai trouvé est la: http://frank.pocnet.net/sheets6.html
par contre mes tubes sont des "General Electric " mais j'imagine similaire aux RCA
Merci Totof,
a bientôt
philippe

Re

Ci joint la modélisation et l'extraction au départ du pdf phillips pour un .tdf exploitable
par TCT et un .inc exploitable par LTC ( simulation)

Je joins l'archive au cas ou d'autre voudrait jouer

Les outils nécessaire pour l'extraction : librecad,gnuplot-X11 à titre d'info

Bref sous TCT ça sort les courbes qui faut au regard des disparité sur les tubes

A+

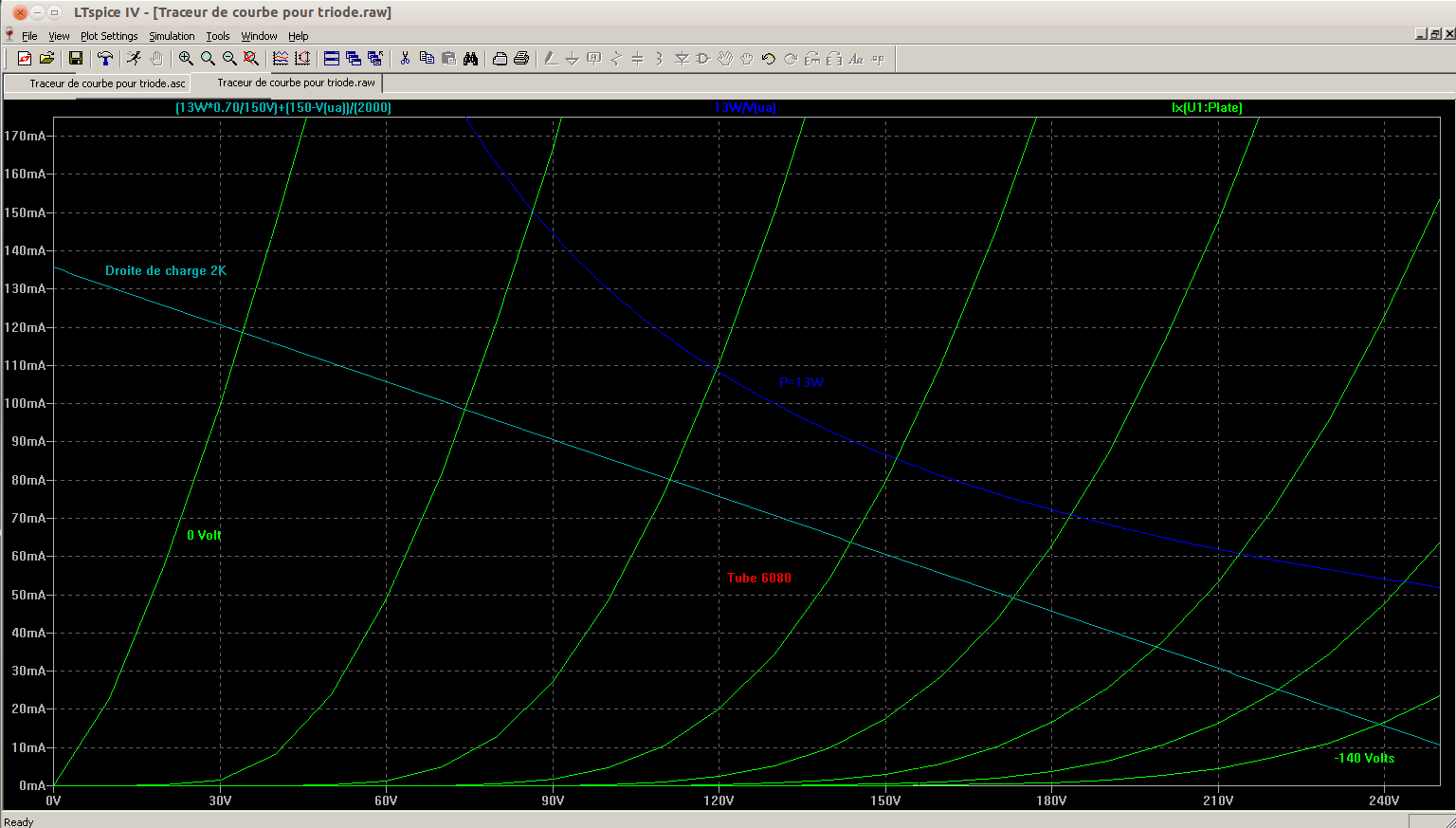

La même chose sous LTC

A+

Yes!

Si j'ai tout compris, je devrais donc m'arranger avec le schéma pour avoir ces tensions là:
C'est ça?

Tu est partis sur cette idée

Si tu veux , je tente une simulation voir ce que ça dit

mais faut donner des infos , 2K d'impédance ==> oui-non
+ et - 150 Volts ==> oui-non

une 6080 par voie (2 triodes) et une ECC82 ou ECC83

A+

oui et non.....c'est le schéma d'Alain93


Je pensai au torique de rapport de 9 sur son dernier schéma???
mais pourquoi pas autre chose!, je suis ouvert a tout du moment que ça fonctionne bien


C'est comme tu veux, je construirai l'alimentation en fonction!


Une 6080 par voie
Après, j'ai des ECC81, ECC83, ECC84, ECC88, ECC40, ECC189, ECC900, 6J4, 6J6 et peut être d'autres???

PS: Alain a mis une demi ECC83 et une demi ECC82

Totof........mon sauveur

Re

Je vais courrir, mais je te regarde ça et Yves va bien passer par là

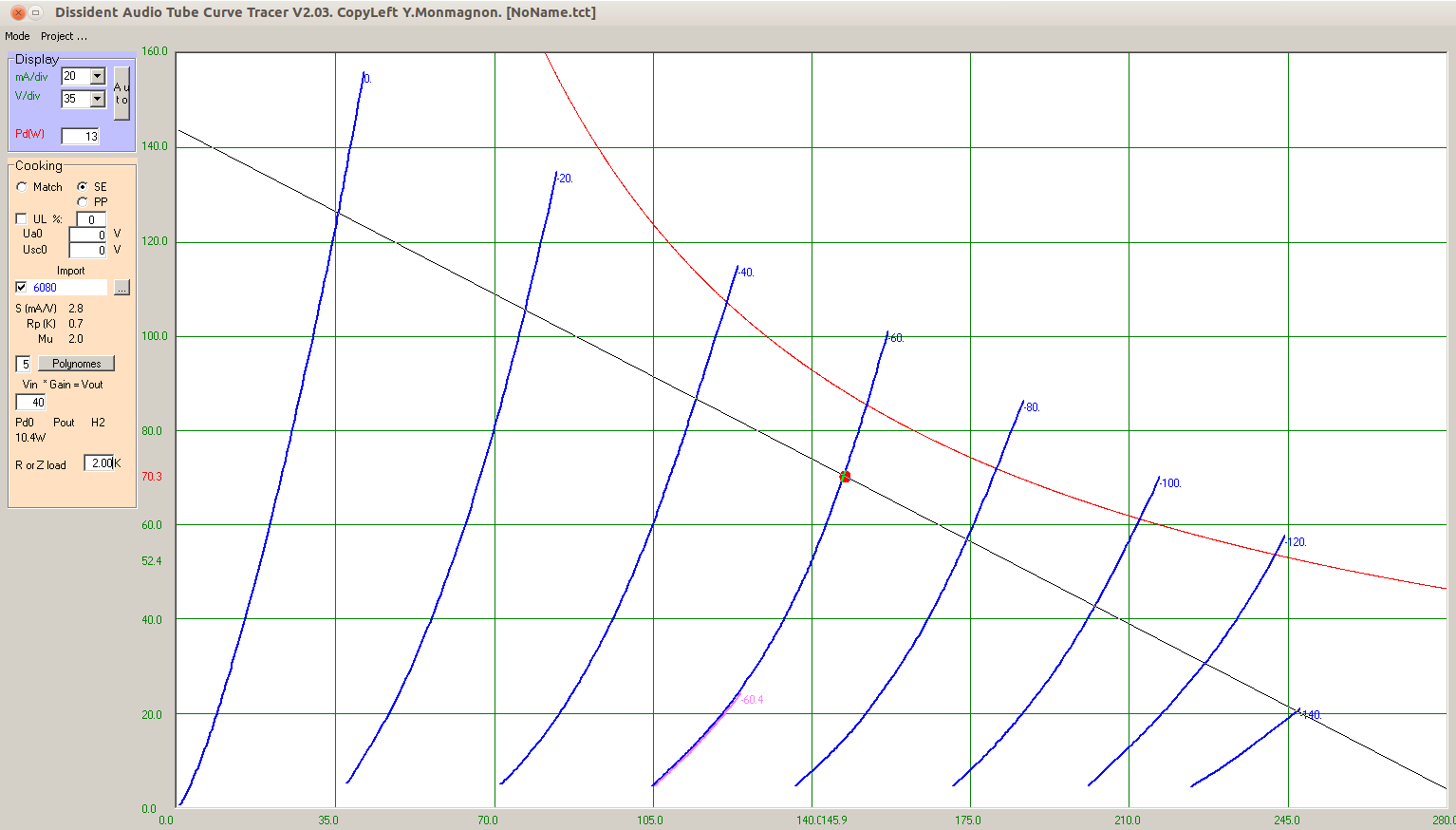

Déjà en traçant la droite de charge on voit que 2K c'est pas mal en SE

PBen connaît se genre de montage il me semble , on devrait pouvoir sortir
quelque chose en commun

Allez c'est une réflexion qui va commencer , t'as pas fini

A+

Bonjour à tous,

N'est ce pas possible d'avoir la triode du bas avec -HT sur la cathode de façon à supprimer le condensateur de couplage avec le transfo ? (Comme ce que fait Alain93).

Amicalement,
Grégoire

Re avant la douche

J'ai trouvé le schéma d'Alain , je jette un oeil , en effet pas de condo pour aller au TRS et l'alim négative sur la cathode de la 6080

A+

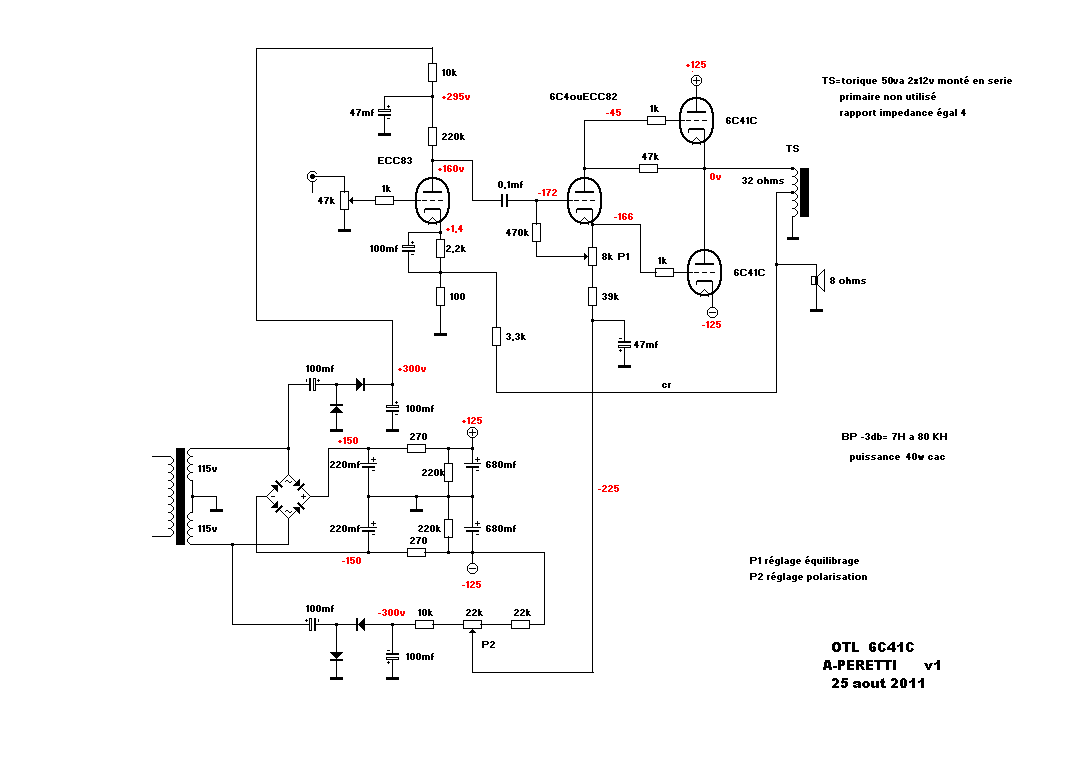

Le schéma

Bonsoir Grégoire,

Oui, c'est bien ça: pas de condo en sortie!

Oups!,Totof, excuse moi, j'aurai du mettre le schéma d'Alain

Re

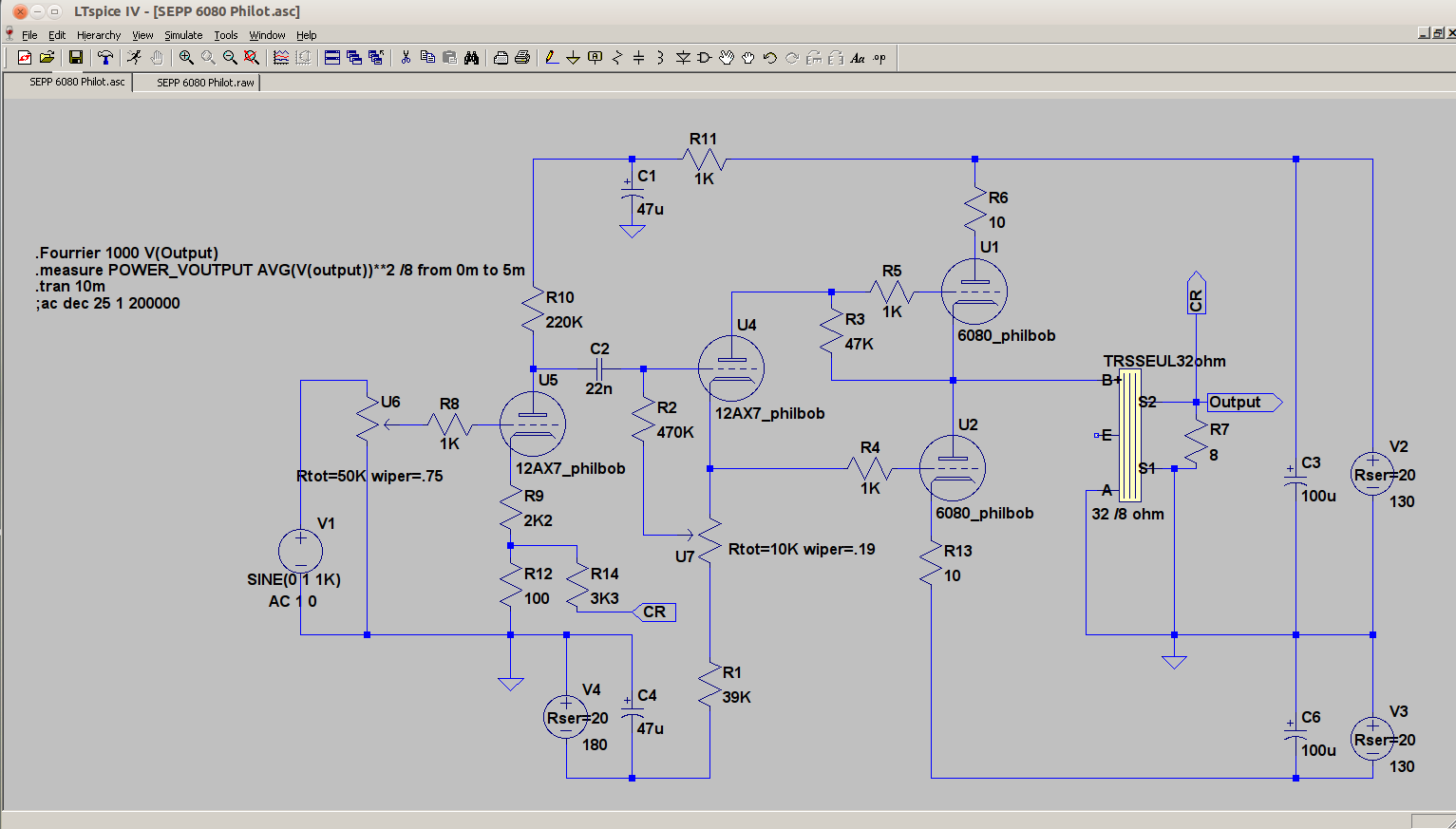

Un premier jet

C'est le premier schéma d'Alain!
Avec une polar déséquilibrée aux alentours de -42, et 49V
Je pensai que tu avais calculé le point de repos pour une polar a -60V, c'est pour ça que j'avais mis les tensions sur mon dessin!

Bon, j'attends un peu, Stop pour ce soir, c'est la Féria.....Apéro et resto

Merci beaucoup
et bonne soirée a tous
philippe

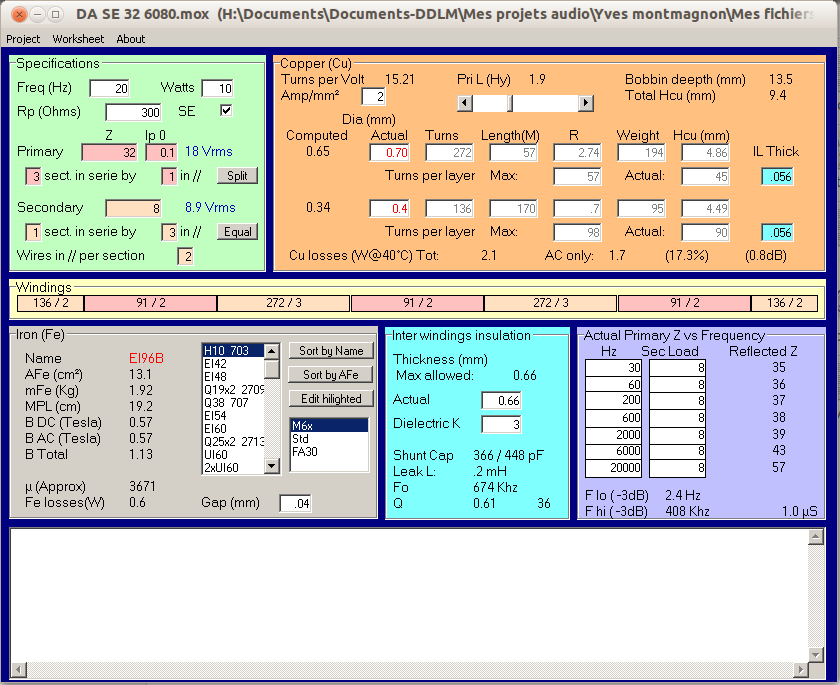

Pour info ce qui ma permis de modéliser le TRS

Bonne soirée
