Oui, R21.

Ce matin, tout est rentré dans l'ordre:
Les anodes des triodes sont à peu près à 130 V et les grilles des Pentodes respectivement à 7,20 et 7,24 V; V2 ne rougit plus.
Sans doute un faux contact qui a fait que V2 s'est emballée.

Mmmmh ...

Les trucs qui se réparent tout seuls pendant la nuit ... risquent fort de retomber en panne tout aussi spontanément

Et est ce que ça fait de la musique

Bonjour Yves;
Je n'allais pas jusque là: hier soir, avant de quitter, j'avais rechargé quelques soudures; je ne vois que ça : tubes neufs sur supports à contacts dorés.
La musique ? OUI très bonne ! ! ! et pas de ronflette s'il vous plaît ; mais pour l'instant en mono.

Toujours pas retrouvé le câble USB de l'appareil photo. ah ! ... XYL ou QRPs .....

C'est déja fait
Il suffit de câbler les deux enroulement BT du tansfo en série au lieu de parallèle.

Yves.

Il est d'autant plus facile de repérer les bons fils, que l'émail du fil de chaque enroulement est d'une couleur différente ( légèrement)

Pour info:

Mr MOREL / Radio Pour Tous (04 74 83 72 15) déja cité a des supports stéatite pour CI du bon diamêtre.

Yves.

Ils sont arrivés !!!!

Je viens de recevoir les supports, je commence les expéditions.

Voilà qui va réveiller le sujet :

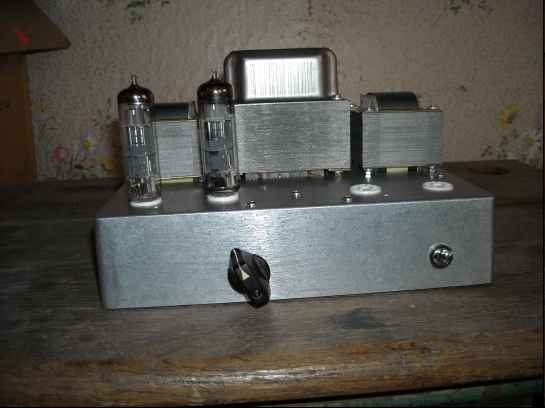

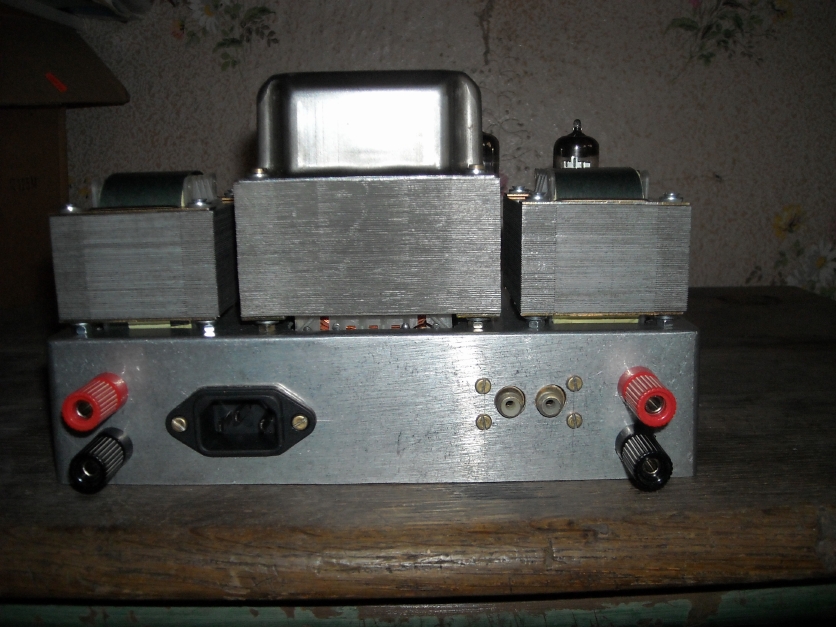

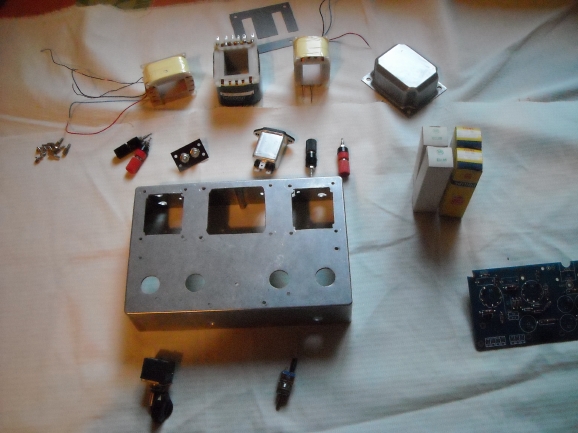

Il ne faut pas croire; la réalisation de ce petit ampli n'exige pas plus de compétences que celle d'un assemblage de Meccano. J'ai reçu le matériel que je n'avais pas en stock vers 14H et le chassis ( boite dural RS 517-3260) était prêt, ET le circuit imprimé câblé vers 20H.

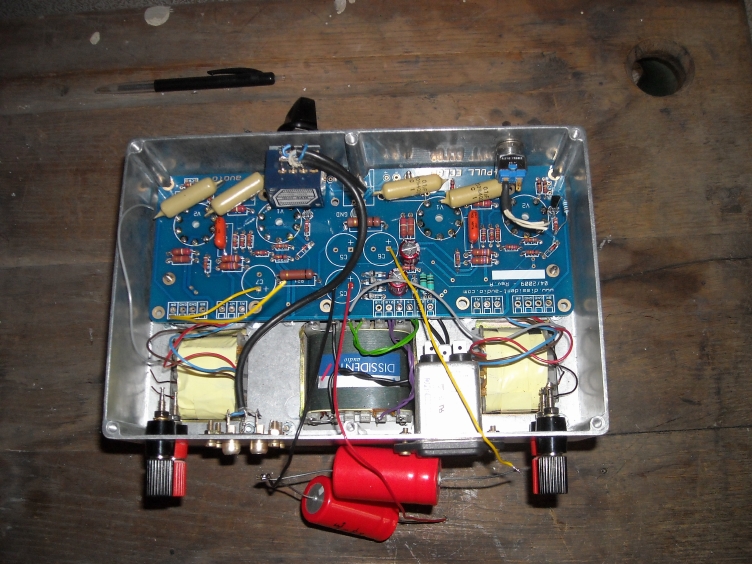

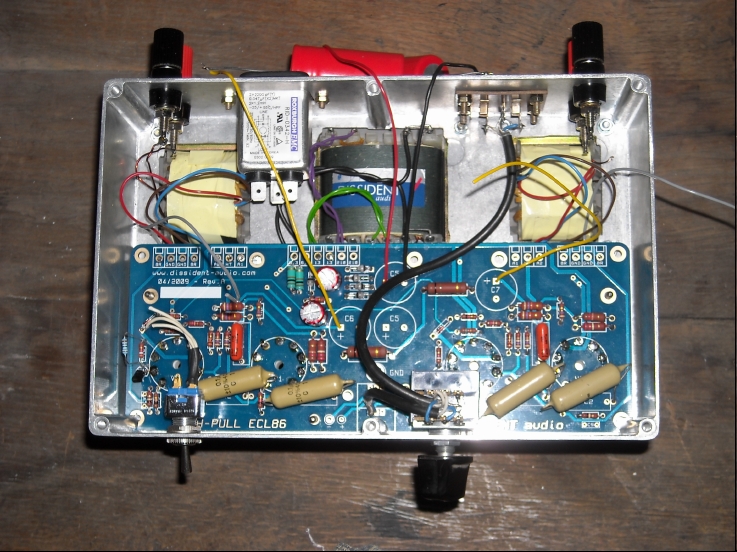

Ce que la photo ne montre pas:
Sur le châssis, les trous pour les supports des tubes, celui du filtre secteur d'entrée et le dégrossissage des trous des transfos ont été fait au perforateur Greenle. Mais une lime seule - bâtarde - aurait suffit : le dural est tendre. Le filtre secteur d'entrée serait plus approprié s'il ne supportait qu'1 seul ampère au lieu de 3. Pourquoi ? parce que les selfs de choc à l'intérieur seraient de valeur plus importante, donc filtreraient mieux - mais leur fil plus fin. Oubli: un porte fusible; il est maintenant en place.
Les supports de tubes sont à contacts dorés.
Les résistances devant être la tête en bas, je les ai surélevées de quelques mm ( particulièrement les plus grosses - 20mm - ) afin que la chaleur qu'elles vont dégager ne finisse pas par brûler le circuit imprimé.


C'est vrai, chassis gris, et transfos gris, cet ampli fait un peu triste



Potentiomètre Alps : réputé pour être symétrique d'une piste par rapport à l'autre. Mais ne rentre pas dans l'empreinte prévue par le dessinateur du PCB; d'où le câblage, en l'air . Je ne sais pas comment Wismerhill a fait pour mettre son potard à cet endroit !
Il fallait quatre condensateurs de liaison 0,1µF 400V et je n'en avais que 4 dans un tiroir; Neufs; ........ des Philips 10% très réputés en 1961. ils semblent l'être toujours;
Les diodes du redresseur sont des BYV26 C
Pour les condensateurs de filtrage, je préfère utiliser ceux que j'ai dans mes tiroirs. Je les câblerai sur des cosses-relais comme je pourrai; par dessus . L'inconvénient de faire du compact est qu'il est difficile d'intervenir après coup.


Sur le devant du circuit imprimé, j'ai dû faire des échancrures à la lime pour le passage des renforts du coffret.
En bas, à gauche, une 1,8K en // avec la 3,9K­ pour ajuster la tension de polarisation des triodes car j'ai utilisé un BF 256A. La tension anodique des triodes doit se situer entre 120 et 130 V
Je pense que je vais ajouter un relais pour retarder, au démarrage, l'arrivée de la haute tension.
Un seul canal est pour l'instant en service, l'interrupteur de mise en route et la contre-réaction en l'air. Fil gris.



Charly

Pourquoi j'ai utilisé ce potar ? Je crois que c'est parce qu'il était sur la nomenclature de Yves. C'est un Bourns série 91

Sinon, pourquoi n'as-tu pas câblé les résistances coté tubes ?

Ben, je les ai cablées côté sérigraphie. Côté tubes, elles auraient été coincées entre le CI et le chassis; mal aérées. Je n'ai pas imaginé les câbler différemment car le brochage des tubes est ainsi : cet amplificateur fonctionne TRÈS bien ainsi. Y aurait'il une erreur quelque part ? Aurais-tu dessiné les tubes ou la sérigraphie à l'envers ?

Ah bon !
J'ai fais comme Charly en ne plaquant pas les résistances au PCB.
Elles refroidissent mieux ainsi, quel que soit le côté où on les monte

Il ne me manque plus rien, mise sous tension cette semaine ... si la nouvelle salle de bain m'en laisse le temps

A suivre ...

je ne les ai pas "plaquées", mais sans laisser plus de 2mm non plus: c'est grave docteur?


idem : salle de bain au programme également

Ma seule inquiétude concerne les primaires du transfo TS sans isolant entre couches (pas de place pour en mettre, confirmé par Yves). Je pense mettre un fusible dans la HT "au cas où" un court-jus ait lieu dans le primaire. Je précise qu'il s'agit de transfos persos et non pas de ceux du spécialiste Erato! Un essai à vide (230V 50Hz sur chaque demi-primaire) me donne une conso de 29mA. Yves ou Charly, vous pouvez me confirmer que c'est correct?
A+
Guy

Ce n'est pas Erato, mais érato. À la rigueur : Érato
Il faudra voir ça demain; je n'ai pas essayé.
1) L'émail des fils est donné pour 4000V pour du Grade 2 ( sans doute 2000V pour du G1 ) si tu n'a pas utilisé du fil à l'émail craquelé, tu n'as pas à angoisser.
2) Tu as déjà la preuve que tes enroulements sont bien branchés : si tu les avais mis en opposition, tu aurais disjoncté.
1090 spires sur 220 avec ce noyau, tu n'es pas loin de la saturation du fer ! : ton transfo est certainement bien fait.
les résistances de filtrage - R18 et R 21 - de 100 Ohms méritent mieux.

Pas de soucis !
La tension par spire est de 0,1 volt, donc entre le début d'une couche de 110 spires et la fin de la suivante, pas plus de 22 volts.
Même le grade 1 rigole !
L'isolant (quand il y en a) n'est pas là pour ... isoler mais pour réduire les capacités inter couches.
Ici, les faibles surfaces en regard ne le justifient pas.

Et si, par extraordinaire il se produisait un CC entre spires le fusible ne sauterait pas, les tubes débiteraient sur une charge voisine de zéro: la puissance s'effondre, et c'est tout.

C'est parfait !
Sous 240V, mes notes disent 28mA sur un demi primaire.
L'induction est alors à 1,45 Tesla, c'est beaucoup.
Mais seulement 1,28 pour la totalité du primaire parce que l'induction tombe à 0,8T ou la perméabilité est maximale:



Je vois que Charly confirme !
touvabien

Yves.

Merci pour vos réponses


désolé, Charly


Trop tard, elles sont soudées et pattes coupées... je fais essayer de leur clipser un dissipateur de chaleur.

Je retourne à mon carrelage!
Guy
