Et aussi, si tu regardes le tout premier schéma, pas modifié ce jour d'ailleurs sur ce point, les résistances de cathode sont découplées. L'emballement est contenu avec un petit délai de quelques fractions de seconde qui suffit à protéger le tube ....et en harmonie avec le délai de réponse de l'alime vis à vis des patates de l'EDF.

Et en prime, les capas de découplage sont des capas basse tension !

PB

Bon bon bon ... je crois que je commence à comprendre ... les 7905 utilisées dans le DPP d'EL84 sont des sources de tension (voltage constant) alors qu'une CCS est une source de courant constant (intensité constante)

Ici on parle bien de tension constante dans la cathode de la 6S19P avec une R découplée dont la tension est établie en fonction de la valeur du filtre RC, J'ai bon ?

Amicalement,
Chanmix

Bonjour Chanmix

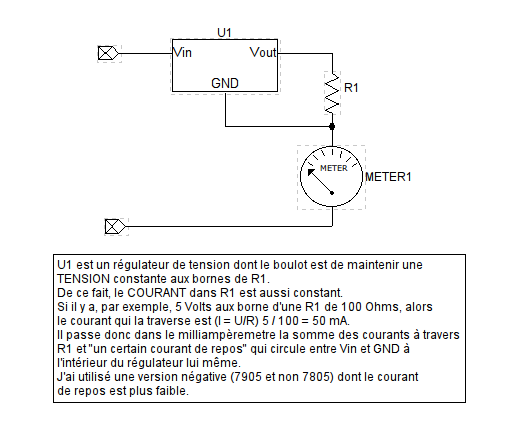

le 7905 dans le schéma du DPP est monté en source de courant
c'est la R de 125 ou 150 ohm qui fixe le courant que débite cette CCS

Voir le datasheet du 7905 pour plus de détail
de tête I = Vout/R

A plus

Bonjour, tu es sur la bonne voie Greg : La CCS fixe le courant, le TUBE en déduit la tension de repos qui va bien (Z ccs très élevée) et la capa de découplage fixe cette tension au dessus de Fb !

Voilou

Oui !




Yves.

Alors là, vous me steackez ! Ainsi on force le courant qui va traverser la lampe de puissance et le transfo de sortie à être constant. Notre 6S19P devient elle même une source pure de tension qui varie en fonction du signal sur sa grille.

Comme je ne comprends vite que si l'on m'explique longuement, il reste quelque chose de f(l)ou dans cette histoire : la charge d'anode de la 6S19P (Zpp / 4 = 1250Ω) est elle aussi traversée par le même courant constant. Dixit Mr Ohm, la tension à ses bornes va rester constante. Une variation sur la grille de la triode va ,logiquement, faire varier la tension entre sa cathode et son anode, variation qui va devoir être compensée et ce n'est apparemment pas la charge d'anode qui va pouvoir s'en occuper. J'imagine -- sûrement à tort puisque ça marche chez Yves et Pascal -- que c'est la tension entre le - et le + du régulateur qui va compenser cette variation et que notre signal est perdu... « y a kekchose qui cloche là d'dans »

Amicalement,
Chanmix

Pascal l'a dit: ccs découplée par un condensateur . . . j'ajouterais: de valeur suffisante pour autoriser des variations de courant à court terme (le signal audio) autour d'une valeur moyenne (courant de repos) constant.

Yves.

!! BANG !!

Si je comprends bien, je mets dans la cathode une source de courant (R = +infini) en // avec une capacité. La charge du circuit de cathode vaut donc la réactance de la capacité seule. Dans le schéma de DPP EL84, C = 221µF soit 36Ω à 20Hz, 7Ω à 100Hz et < 1Ω pour F > 700Hz et l'intensité de la CCS est toujours ajoutée ... En somme, c'est un auto réglage qui s'adapte à EDF, au vieillissement des tubes, à la météo...

Amicalement,
Chanmix

......et à bien d'autres choses

je n'interviens pas sur le post car mes compétenses sont dépassés mais je vous suis en sousmarin

C'est celà même, c'était pour éviter d'avoir 8 réglages de polar (qui ne demandent qu'à se déregler et à "glisser" avec l'usure des tubes).
Cependant (tout a un prix) s'agissant d'un PP en AB, la consommation moyenne des tubes n'est pas constante et après "un certain temps" fortissimo le condensateur finit par se charger parfois même au delà de sa tension max (lionel le sait: "boom"), les tubes se bloquent et le pianissimo qui suit est étranglé.
D'où la présence d'une zéner en paralléle avec le tout qui limite la tension maximale.
Sa valeur doit être telle qu'elle ne doit pas conduire au repos . . . + 20% à peu près
Dans le cas du DPPEL84, les tensions aux cathodes varient entre 9 et 12 volts d'un tube à l'autre, j'ai mis des zéners de 13,6 volts.
Ca semble compliqué mais c'est "fool proof" ! (who is the fool ?)

Voilou.

Yves.

c'est qu' il a bonne mémoire notre ami Yves , et un foie que cela a fait psssshit/boom le tube et le régulateur meurent de leur belle mort

Je commence à comprendre qu'une fois de plus, d'avoir des triodes en sortie va nous coûter plus cher. Avec Vg = -100V, il va falloir trouver des gros condensateurs affichant au bas mot 120V de tension de claquage.

D'autre part, triode encore, une disparité de 10V va modifier la tension cathode / anode d'autant et mon push pull va être bancal. Il va être nécessaire d'appairer les tubes ... rhaaa on explique pas tout ça aux jeunes qui commencent dans le tube

Amicalement,
Chanmix

Salut Chanmix

Et pourtant certain prône à outrance les montages Triode comme étant le but ultime ou la panacée
universelle, comme quoi on ne nous dit pas tout

trêves de "coinneries", tu a simulé un schéma en particulier

A plus

Hello Totof,

Nein, je n'ai pas le modèle de la 6Z38P pour LTSpice.

Je vais, cette fois, commencer par le boîtier, ça m'évitera les soucis par la suite. J'aime bien l'idée du double U en alu pour séparer l'alim du montage proprement dit. Il va falloir que je trouve une plieuse quelque part. Sinon, il y a des boîtiers tout fait chez audiophonics pour à peu près le même prix qu'une feuille d'alu 1mm chez Casto

Affaire à suivre.

Amicalement,
Chanmix

Re

Ca vaut pas le coup de s'ennuyer avec l'achat d'une plieuse

solution à vue de nez pour info

Une visite à Diafan

Un petit tour chez le tôlier près de chez toi, celui qui fait des travaux à façon pour
les serruriers, aluminiers (fenêtre etc ) etc etc , voire rubrique ferronnerie, métallerie
dans les pages jaunes

Bonne recherche

Ps tu veut que je jette un oeil à la 6Z38P
