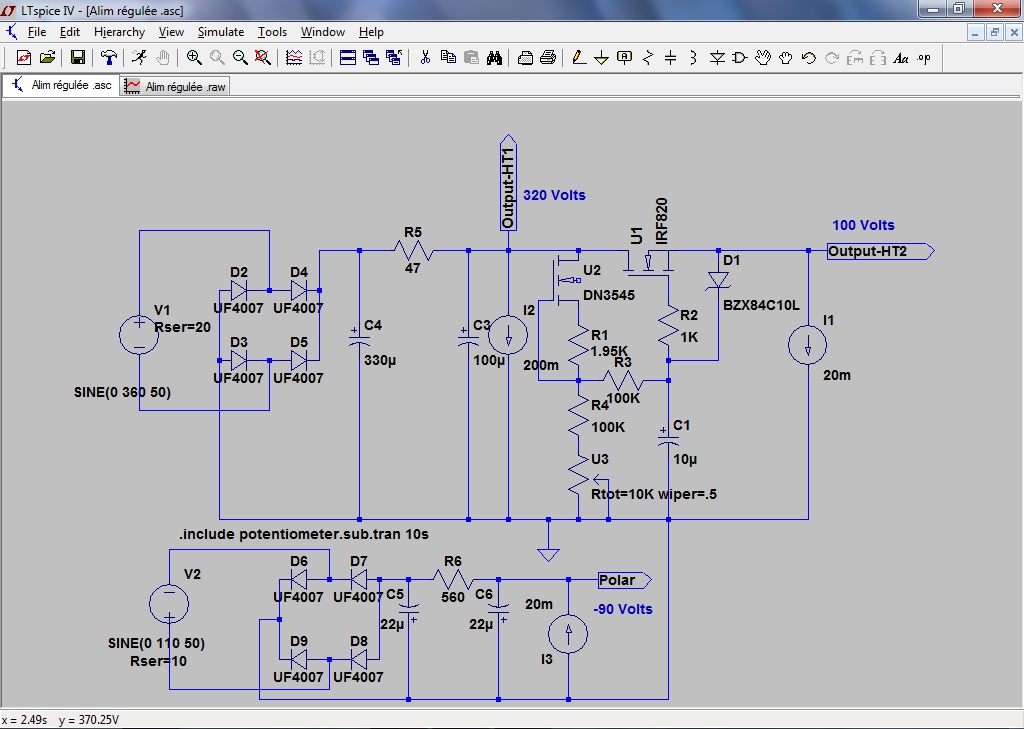

Bon j'ai modifié le schéma selon les recommandations de Diafan

Fort a propos d'ailleurs

Pour le transfo je peut transformé si besoin mais est ce utile

Je met le schéma de l'alim en forme et je poste les fichier en .rar ou Zip ?

En attendant la simu fonctionne

Voici l'alim

reste qu'a torturé PSUD pour calculer le TA qui va bien

Yves tu remarquera le pot pour ajuster la tension des écrans

Pour le reste si il faut toucher des truc , y a qu'a demander

Demain l'archive en Rar ou Zip car ce soir dodo

Mono ou stéréo ?

La source négative doit fournir assez de courant pour le déphaseur, probablement 10 à 15 milliampères par canal, tiens en compte dans ta simul et met plutôt un pont

A+

Yves

Bonjour et bon appétit

J'ai modifié le schéma voir plus haut

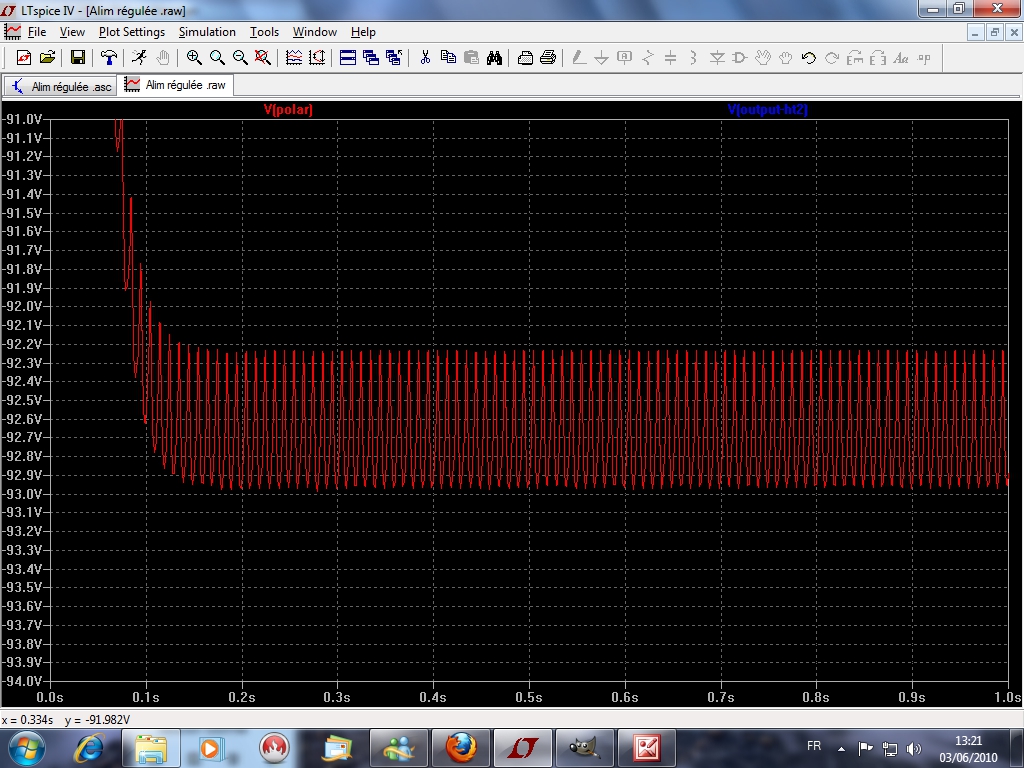

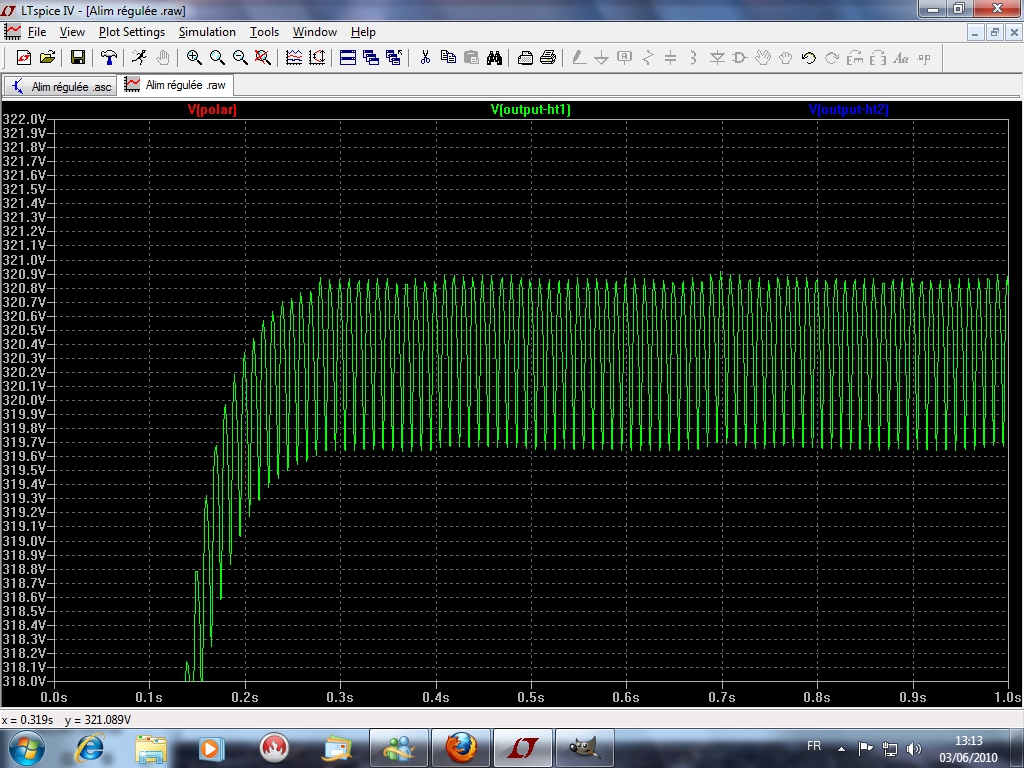

Sinon j'ai relevé des agrandissements des Ripples

Yves , peut être un régul schunt dans la polar des finales, utile ou pas

Attention il ne s'agit que de simulation pas de mesure réelle
c'est une aide pour ceux qui seraient interessé par la construction de ce dernier

La régul a IRF820 est vraiment efficace au niveau du ripple et avec 10µf on porte la montée de HT2 a plus de 15s

Cette fois c'est pour une alim stéréo , mais je pense qu'il serait mieux de
séparer au niveau de la R de 47 ohm , la voie de droite et de gauche

On pourait aussi simuler la TA mais quelles valeurs d'inductance et de résistances séries , et puis PSUD fait ça très bien

A ce soir pour l'archive

L'attirail de la régulation série est-elle justifiée pour 100V sous 20mA?
Une bonne vieille régulation shunt avec une 0C3 et une 5.6k de 10W devrait parfaitement faire l'affaire pour une 40aine de mA...
Et puis c'est plus roots!

Comme on alimente des triodes dont le courant varie aussi avec la tension d'anode, il faudrait la réguler aussi !
Ou alors aucune et ça se compense (plus ou moins !).

Oui, si on en croit SPICE, 1,3 volts d'ondulation càc C'est un push pull, il n'est peut être pas nécessaire de filtrer aussi fort

Surtout en faisant des "va et vient" avec PST


Question de fond de tiroir
Une OC3 et son support est surement plus chère que la tripaille au silicium

Yves.

Oh?
Les DN ne courent plus les rues ni les champs et puis il faut coller des hérissons sur les totors!!
L'association "tube à gaz + résistance" est tellement plus K.I.S. !!!

Et en plus la couleur est jolie "Deep Purple"

alors là j'ai un peu de mal à suivre mais je vais tout de mème le construire cet ampli

Avant d'aller courrir

Voici les fichiers en Zip ou Rar

pour toutes questions subsidiaires , ne pas hésiter a poster

Pour Yves LTspice fonctionne sous Linux avec Wine

Voilà j'espère que cela servira a quelqu'un

Pour Bimole , lmes DN tu peut les trouver là

http://www.electronique-diffusion.fr/advanced_search_result.php?keywords=dn3545&x=0&y=0

Mise a jour des archives du 12/06/2010

Tout l'intérèt (le propre) d'un forum c'est de discuter et d'échanger des idées.
N'hésites pas à donner ton avis et à poser des questions.

Yves.
P.S.
Brignoles, c'est la porte à côté
http://www.audiyofan.org/forum/viewtopic.php?f=34&t=7750

ce type d'alim n'a rien à voir avec ce que j'ai pu utilisé avant : gros condo et self , pour l'alim ça donne quoi en VA ? , les tensions alternatives c'est bien 360v et 110v ? , et pour la basse tension besoin de régul ou non ?
bon je vais commencer le chassis et chercher les tubes , l'ambase des 2A3 est spécifique , mais celle des 6B4G est-elle identique au EL34-6L6-etc.....

Salut Lionel83

Pour commencer , table d'abord tes tubes

avec cela tu pourra déterminé avec Psud2 tes besoins et éventuellement corriger

les valeurs de tension , on est pas a 5% près

Pour la basse tension tu veut parler de quoi , si c'est la tension chauffage

pas de régul

Pour les 6b4g et équivalent russe , de mémoire c'est de l'octal

Regarde des 6c4c ou 6s4s voir mon post dans les pages précédentes adrèssé a P Ben

Pour PSUD2 regarde là

Pour l'explication
http://www.dissident-audio.com/AutoIndex/index.php?dir=Pst/Papers/&file=Pst-AN-GEC30.zip

et là pour télécharger le programme

http://www.duncanamps.com/psud2/index.html

As tu essayé la simul

Bonne nuit

J'oubliai veut tu que je te regarde la simul avec tes transfos
pour celà il me faudrait quelques renseignements adéquats
