Re

Justement, comme tu le sais ici l'idiophilie n'est pas légion

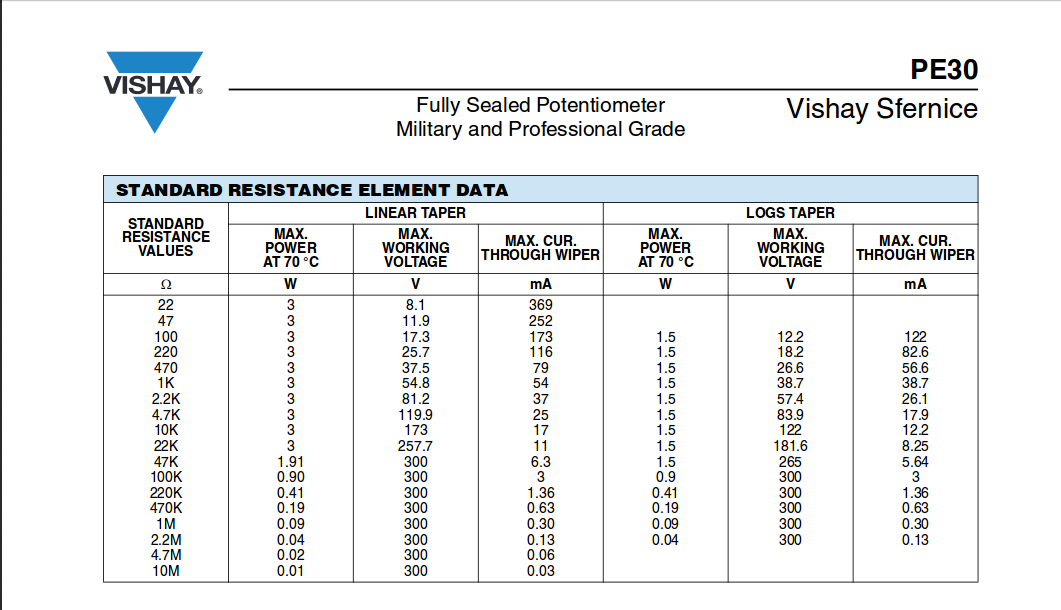

Regarde la capture d'écran issu du datasheet visible là http://www.farnell.com/datasheets/1696498.pdf



Bonne lecture

Chistophe,

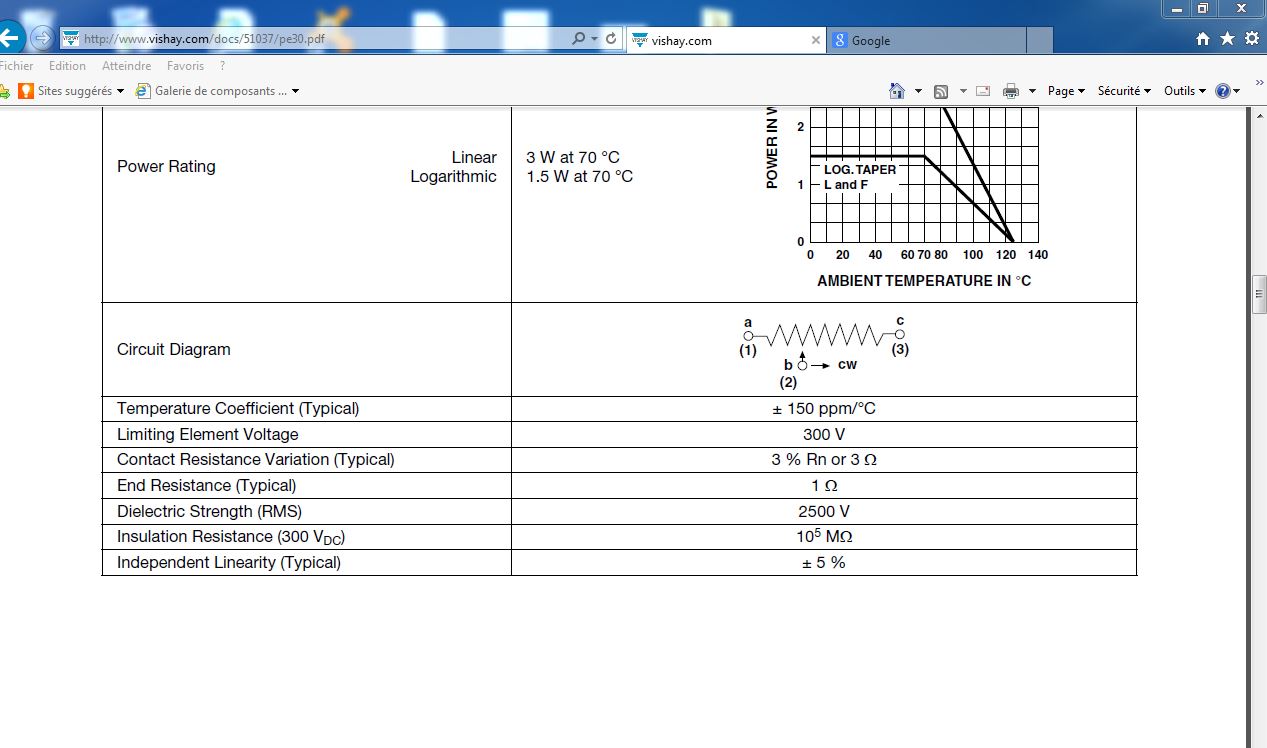

Le PDF reprend les possibilités de travail de l'élément carbone. Ce n'est pas l'isolation au châssis qui est là, 2500V.

Par contre la puissance dissipée de 175 V x 1 ma va être trop juste pour 220 K, il faut que je revois quand même la copie.

Sur les PSUD's s'était pas les mêmes valeurs, tu as bien fait de regarder.

Merci.

Eric

Re

Oui oui, je parlais bien des tensions aux bornes du potar , la tension d'isolation châssis ne me posait
pas de soucis

En plus Vishay donne la valeur du courant maxi en fonction de la résistance totale du potar, tu n'a même
pas besoin de la calculer

A+

Oui,

La tension c'est bon 175 V , c'est la puissance qui ne va pas coefficient 5 mini.

Mais j'ai quand même été revoir les SPUD's et recalculer les tensions et courants pour voir.

Le SE dans la version alime stab en en courant était la première. Pot 100 ohms pour 50 ma pas de soucis en mode série tension 5V et 0,25 watt pour 3 w.

La deuxième sur le SRRP avec alime stab en tension, j'ai quand même été recalculer. Courant 0,0005 ma pour environ 400K = 200 V 0,1 W. La fiche indique 0,19 w, il faudra que je vérifie s'ils chauffent.

Bon, sur cette version avec 1 ma je vais être finalement obliger de descendre en R à 47 K et ajouter une R.

A refaire.

Eric

bonsoir
je me prenome jean louis

.Je suis en train de réfléchir a l’amplification a tube ,notamment un SPUD 6C45 pour les Fostex et un G70 ou 845 pour le système principal , ce qui me pose problème c’est usage des semiconducteurs dans les alimentations , quel est l’intérêt de circuit de régulation , de source de tension avec des MosFets .j’ai tendance a vouloir éviter les semiconducteurs dans ces réalisations. n'arrive ton pas a redire suffisamment le bruit avec les alimentations "classique" ?
voici une petite description de mes systèmes , des Fostex 206 en pavillon arrière profile Le Cleach et pour le système principal Artec compact deux Supravox 285GMF en isobarique avec DE25 pour la centrale 285GMF sur panneau plan et DE25 , l’amplification assurer par un Marantz 5011
merci pour vos commentaires

ps: l'orthographe n'est pas mon fort désoler

Bonsoir Jean-Louis,

On peut tout à fait réguler avec des tubes … moyennant du chauffage en plus qui nécessite parfois d'être référencé à des tensions élevées donc des enroulements de chauffage en plus et une tension de déchet considérable … ce qui fait qu'en pratique ce n'est (presque) jamais utilisé.

On doit pouvoir éliminer le bruit par des moyens plus classiques (CRC, CLC) mais un semi conducteur évite souvent beaucoup de composants onéreux pour un même résultat. Sans compter qu'avec des FET on peut créer des effets de bouchons et faire monter les hautes tension progressivement etc.

Amicalement,
Grégoire

oui ok pour réguler avec des tubes et que avec les Mos Fet c'est plus facile, mais est-ce vraiment obligatoire de réguler d'installer des sources de tension et de la régulation , notamment sur un SPUD .perso moin il y a de composants et mieux je me porte mais si c'est indispensable pourquoi pas mais je voudrais comprendre les bénéfices

je préside que mes dernier ampli que j'ai construit date un peux et que les Mos fet n'exister pas

j'ai construit il y a 30 ans, mais en HF et VHF avec notamment des TH289 et des QB4/1100 sous 4000V et 4kw HF avec la TH289 et 300W en VHF avec des 4CX350.

Bonjour Jean Louis,

Les régulations sont utiles pour garantir un bon fonctionnement avec un point de repos controlé mais surtout, pour réduire de façon drastique la ronflette et le taux d'IMD. Mais on peut bien sur y parvenir sans silicium...c'est plus compliqué et souvent bien lourd et très cher !

La partie amplification est elle la plus simple et la plus dénuée qui soit...c'est ce qu'on préserve.

Pascal.

s'est sur que la partie amplification il est difficile de faire plus simple .je viens de rentrée deux E55L je ferais a thermes votre montage après avoir fait un SE 6C5p pour mes compressions

le 6C45 sera alimentais avec une valve 5U4 et le E55L conforme a votre montage pour alimenter un pavillon arrière équiper de FE206ESR

Où trouver des résistances de qualité ,genre Riken ?
