Bonjour pascal.

Peut tu mettre une photo ou deux de la bête en action pour que je me fasse une idée du placement des transfos.? Stp.

Merci.
Fred.

Je peux mais cela n'aidera pas . C'est un proto à une seule voie avec trois circuits : L'ampli, l'alime, la régulation. Toutes les liaisons en torsadé non blindé et une planchette pour porter le tout, circuits et transfos (entrée Luhndal en attendant la version Dissident).
donc si pb, on déplace un peu et c'est réglé !


Mais je vais le réaliser en version stéréo bien fini (chassis jaune 'lamborghini', prises sur le plan horizontal...) car c'est un de mes préférés du moment et je pense l'utiliser encore longtemps avec les pavs.

pascal.

Ok. Pas de problème. J'avais aussi pensé à tout câbler sur une planche pour pouvoir déterminer le positionnement des transfos. Mais du coup faut que câble ce petit monde en l'air. bon allez je commence à m'approvisionner. Faut bien commencer quelque part. Tout ça dans la plus grande sécurité d'exécution.

Fred.

Il va falloir innover un peu !
http://wallruru.com/lamborghini-48-6458 ... ounds.html

DAvid

Ben elles sont toutes bien ces couleurs....Un petit vert flashy peut être ?

YES!
Tu as aussi de jolis roses...
DAvid

bonjour a tous,

Ce petit ampli est vraiment satisfaisant et il va être temps de lui faire une belle carrosserie.

Totof a commencé l'étude d'un CI, en fait un pour l'alime et un pour l'ampli. Comme c'est un double mono, c'est à multiplier par 2.

J'avais pensé à remplacer l'alime suiveuse par une alime 'Dissident' - donc régulée, 'nourrie' par une cellule LC (self en tête). C'est tentant car cela colle bien avec les besoins d'un PP classe A et cela permet de réduire la ronfle en tête et la marge de régulation, ce qui est tout bénéf avec les alimes à MOSFET. Mais vu le résultat 'à l'oreille', je n'en vois pas vraiment la nécessité....
Ce sera peut-être une version 2....



Bonne journée

Pascal B

Bonjour à tous

@ Pascal , oui l'étude des PCB est en cours
je posterai quelques captures 3D ce matin en fin de matinée ou ce soir

je n'ai pas encore eu le temps de vérifier les éditions papier mais ça va venir

A ce propos il me semblait que l'ampli s'appelait Etigues

A + et bonne journée

Bonjour Totof,

Tu as raison, j'mai gourré en recopiant le cartouche, c'est bien Etigues, et Grainval pour l'ampli à totors pour casque...(à ce jour).

Le CI d'alime, qu'il soit 'dissident' ou suiveur, ne change pas si on utilise une self en tête + capa au lieu d'une simple capa.


Pascal.

Re

Ok, alors voici quelques captures issue du logiciel kicad

Pour l'instant ce n'est que du virtuel et ça demande encore du peaufinage
et de la réflexion, mais pour cela je vous fait confiance

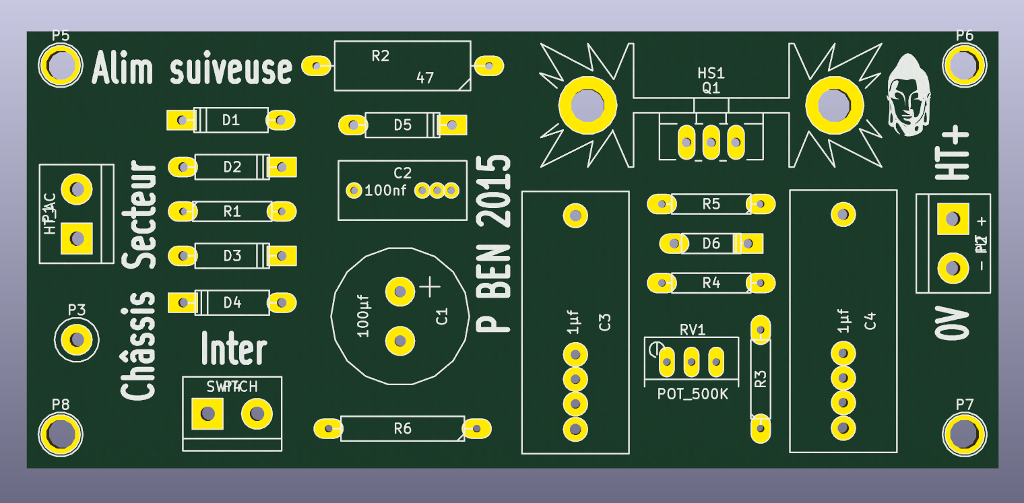

L'alimentation suiveuse

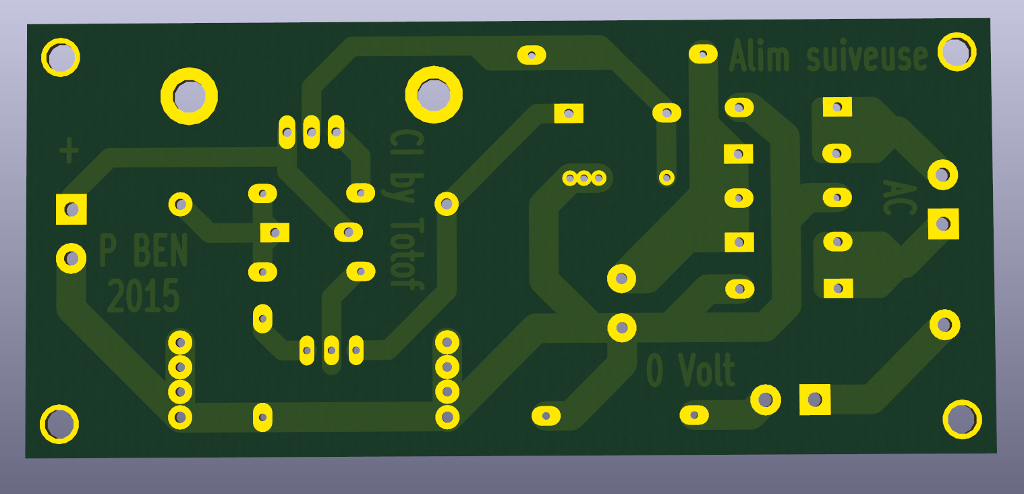

Le PCB

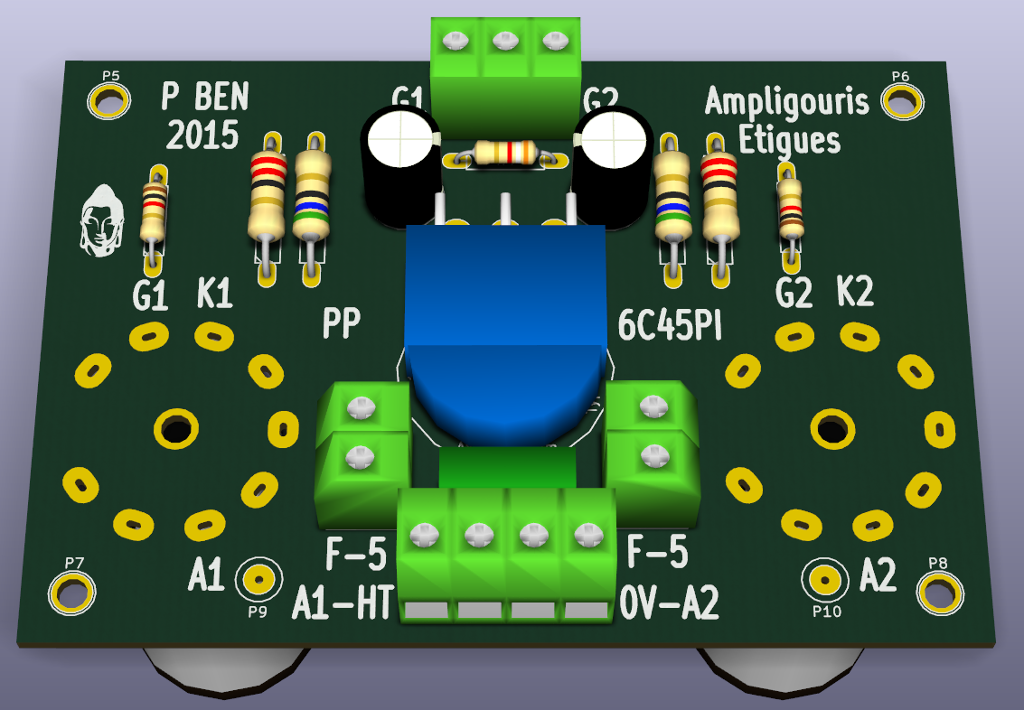

L'ampli Etigues

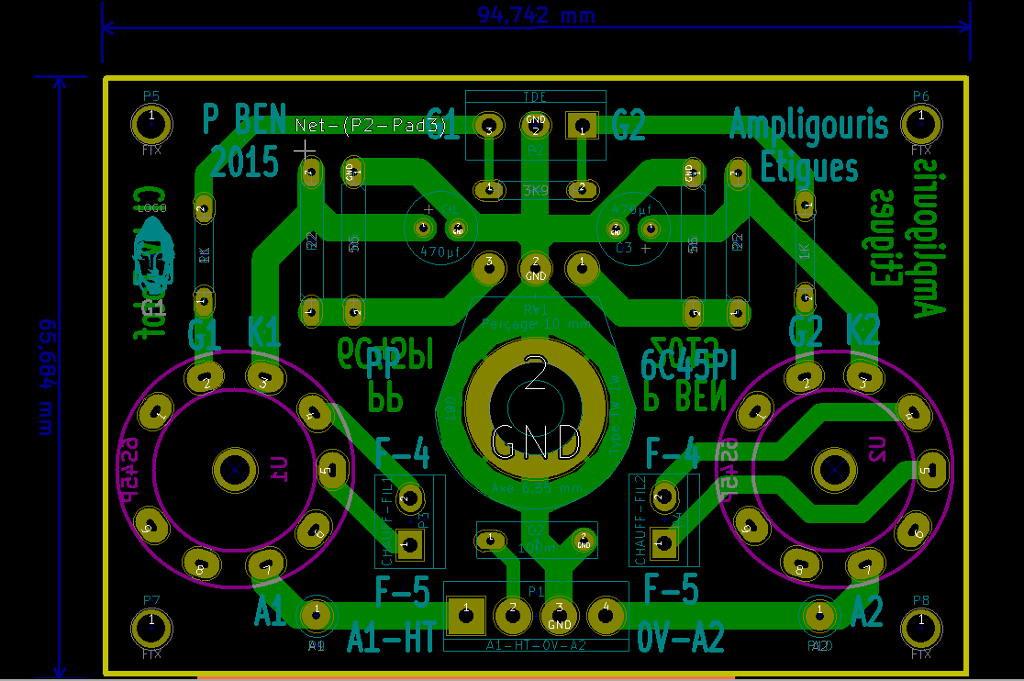

Le PCB


Je vous souhaite un bon appétit

Moi je me prépare et je part au taf, c'est bon les récup

A +

À oui c'est un autre monde.

Je croyais que c'était plus facile de le câbler en l'air.

De mon côté je suis toujours sur le coup mais un peu dégouté des coms. Du coup j'avais plus eu envie de bosser dessus.

Des nouvelles des TED.?

Bonsoir

Pour un exemplaire unique oui , mais pour ceux qui n'ont pas l'habitude ou qui voudraient mais
ne savent pas trop comment , un PCB comme celui-là une fois validé en prototype
peut grandement faciliter la construction



C'est quoi les coms

A +

T'inquiète. C'est moi qui doit me remettre en question.

En tout cas c'est du bon Taf ce ci... J'aime bien le potard intégré. C'est top.

Dommage que je ne pourrais pas l'utiliser. Le mien est déjà pas mal avancé. Pour ma part ca sera du câblage en l'air. Me manque plus que les tubes et un da18 car je suis aussi parti sur deux blocs monos.

On pourrait en savoir plus sur l'alim DA. Je vois une entrée secteur sur la carte. vous vous passez de transfo d'alim ou quoi?.

À plus.

Re

Le marquage secteur montre ou tu dois connecter le 230 volts , tu remarqueras de suite à côté les 4 diodes pour
le redressement et une R pour décharger les condos à l'extinction ( sécurité appréciable )
Ainsi q'un point de connexion unique châssis avec au choix un R pour connecter vers le "0 Volt"
et/ou un inter pour permettre ou non la connexion du châssis au "0 volt" selon les goût de chacun ou les envies

Bien sûr sur une version stéréo, un seul point châssis sera a connecter

Je conseille fortement quand même de connecter le châssis au "0 volt" pour des raisons évidente de sécurité
ce châssis étant connecté à la terre d'autre part , je lis trop souvent sur d'autre fora de "sectionner la terre"
et ne connecter qu'un seul appareil sur l'ensemble de la chaîne, ceux qui font ça n'ont rien compris
surtout si c'est mal assimilé et mal mis en oeuvre,
Et AMHA représente un danger certain ou un certain danger c'est comme vous le sentez
Même sur du HR

De l'autre côté tu trouveras un bornier pour la sortie HT avec 2 connexions qui vont à la carte ampli qui ne reçoit
que ces 2 connexions a son tour

Des commentaires éventuels sont les bienvenus

A +

Bonjour
je partage l'interrogation de Fred: Totof es-tu certain que l'alim "suiveuse" se connecte directement au secteur 230V?

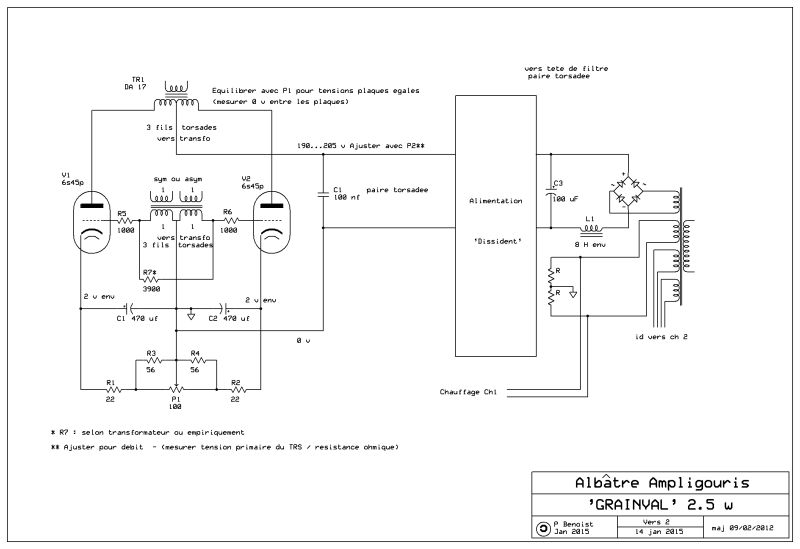

J'avais cru comprendre des schémas qui précèdent qu'il y a bien un transfo d'alim qui fournit les tensions de chauffage + une HT en CC qui est "améliorée" par l'alim suiveuse.

Avons-nous raté un épisode?
Merci
Guy
