Salut Dobel84,

Ca va pas être facile !

La 2A3 demande quelques 120V crête à crête sur sa grille pour être modulée "à fond", c'est à dire délivrer à peu prés 4 Watts.

Telle qu'elle est actuellement utilisée, l'ECC99 peut faire ça correctement mais demande 8V càc, soit 2,8V efficaces.

Un lecteur de CD peut délivrer jusqu'à 2V efficaces dans les pointes de modulation, plus probablement 1V sur un programme musical.

La tension est 2,8 trop faible, la puissance fournie, qui varie comme le carré de la tension, sera réduite dans un facteur 8, soit 0,5W.

Utiliser les deux sections de l'ECC99 en liaison directe comme tu le proposes oblige à partager le HT disponnible entre les deux sections, or les 300V sont juste suffisant pour obtenir les 120V càc nécessaires sans distortion (écrétage).

Il reste possible de monter la première section avec un condensateur de liaison vers la seconde.

Je suggère un point de fonctionnement à 100V anode et 10mA, une charge d'anode de 15Kohms pour une tension d'alimentation de 240V obtenue par une cellule de filtrage constitué d'une 5,6K et découplée par 47µF
La tension de polarisation (3V) est obtenue par une résistance de cathode de 330 Ohms.
Le gain calculé serait de 20 si cette résistance est découplée ce qui n'est pas strictement nécessaire.

Un condensateur de liaison vers le deuxième section de 0,2µF avec une résistance de fuite grille de 470K.

Ca semble jouable

Yves.

bonjour

Je souhaite redessiner la groite de charge de cet ampli à partir des caracteristiques de Pascal.
seulement, on connait la HT, la charge, mais comme il y a une polar auto, on ne connait pas la tension entre l'anode et la cathode. De plus le courant n'est pas spécifié.

comment faire ?

merci.

Voilà pour le driver.



En bleu l'étage original, en rouge l'étage additionel proposé.
Ici, on peut prendre Vak = HT parce que la polar n'est que de 4 à 5V.

Je trace la droite de charge passant par
- la tension d'alim (300V) pour un courant nul
- et un courant de (I = U/R) 300/6K8 = 44 mA pour une tension nulle.

Le point de fonctionnement résultant de la résistance de cathode est quelque part dessus, on le trouve empiriquement en deux ou trois approximations.
Ici 20mA * 220 = 4,4V.
C'est bien assez précis compte tenu des dispertions des tubes, des variations d'alim, de la tolérance des composants , etc...

L'étage préampli est supposé être alimenté en 240V.
Même processus (en rouge):
La droite de charge représente (240 / 16) = 15K.
La résistance de cathode doit avoir 3V aux bornes pour 10mA = 300 Ohms, arrondi à la valeur normalisée la plus proche: 330.

Yves.

Bonsoir,

Merci Yves pour tous ces eclaircissements.

Donc si j'ai bien suivi, il faudrait que je parte là-dessus :



Toujours en bleu, les composants d'origine
En rose, les nouveaux calculés par Yves

Quand tu évoques la HT 300V, elle n'a pas été rabaissée par le premier filtre RC ( 1K , 47µF ) d'origine ? C'est vrai que je n'avais pas représenté le condensateur...

encore merci.

bonjour

merci yves pour les precisions, mais j'ai oublié de dire que ma question était pour l'étage de sortie.
ici, la tension anx bornes de RK n'est pas négligeable, quelle tension il faut prendre pour tracer la droite ?

merci.

C'est ça.
Ca doit "démarrer" avec ces valeurs, au besoin à peaufiner aprés les premières mesures.



A vrai dire, je m'en doutais un peu

As tu le lien sur le schéma original ?

Yves.

Salut Dobel84,
Je trouve tes schémas vraiment très bien, avec quel outils dessines tu ces schémas ?


Merci d'avance
A+

Ca ressemble à desselec, je trouves.

DAvid

Microsoft Paint ( dans démarrer > Programmes > Accessoires )
un bémol : pas de simulation possible...

Mais bon, si ça interresse qqn, je peux envoyer le fichier *.bmp par mail...



http://www.ptsoundlab.com/tubes/amplis/2a3/monse2a3/monse2a34w.htm

Encore merci

Merci pour le lien.

Bonsoir,

Un raytheon 5842 chargé par une self ferait presque l'affaire, au lieu des deux sections ecc99.

A+,
Franck

Oui, une petite penthode chargée par une R aussi !
Mais c'est un autre ampli

Yves.

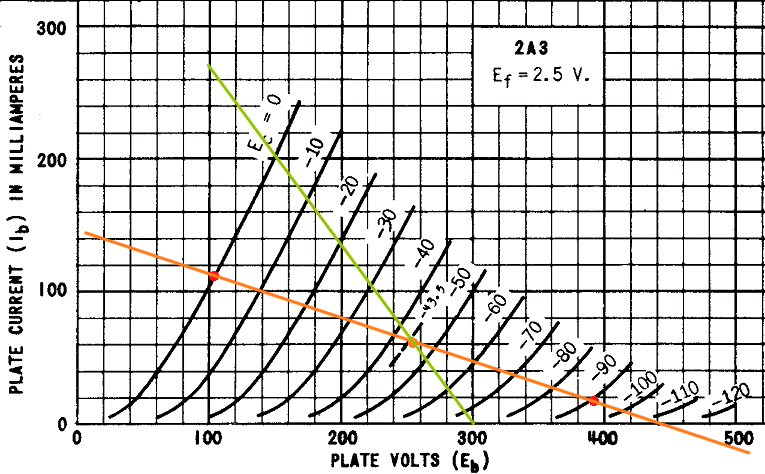

Voilà, voilà :




On a 300V au total à partager entre le tube et le R de cathode qui vaut 750 ohms (on néglige la résistance du transfo) .

On trace une résistance de 750 passant par 300V, courant nul (vert).
Quand le courant augmente, la tension aux borne de la résistance augmente et celle aux bornes du tube (Vak) diminue de la même valeur.

Il arrive un moment où on croise une série de grille correspondant exactement à la tension aux bornes de Rk: on y est !
Ca se produit autour de -45V de grille, donc +45 à la cathode et il reste (300 - 45) = 296V de Vak pour un courant de 60mA.
<edit>
Pardon, 300-45 = 255
</edit>

Vérif: R = U/I = 45/60 = 750 Ohms !

On peut alors tracer une droite de charge de 3K passant par ce point.
Pour une excursion de grille de +/- 45V, on a une excursion de tension d'anode de presque 300V.

La puissance efficace est 300 * 300 / 3000 / 8 = 3,75W.
Comme le plan

Yves.

Bonjour,

Oui, ça ne sera effectivement un autre ampli. donc, je suis sorti du contexte.

c'est pour en discuter :

Dans un cas, le 5842+self fournira à la fois le gain necessaire + une impedance de sortie assez basse pour driver dans de bonnes conditions la 2A3. Mais, cela necessite un reseau RC pour baisser la tension d'alim de cet étage d'environ de moitié.

Dans l'autre cas, la pentode fournira le gain necessaire avec une impedance de sortie plus elevée. Cependant, la tension d'alim peut rester inchangée.

A+,
Franck

bonjour

merci Yves. je ne connaissais pas cette façon de faire.
super...
