Yves07 · **Posté:** Lun 05 Mar 2007, 22:16

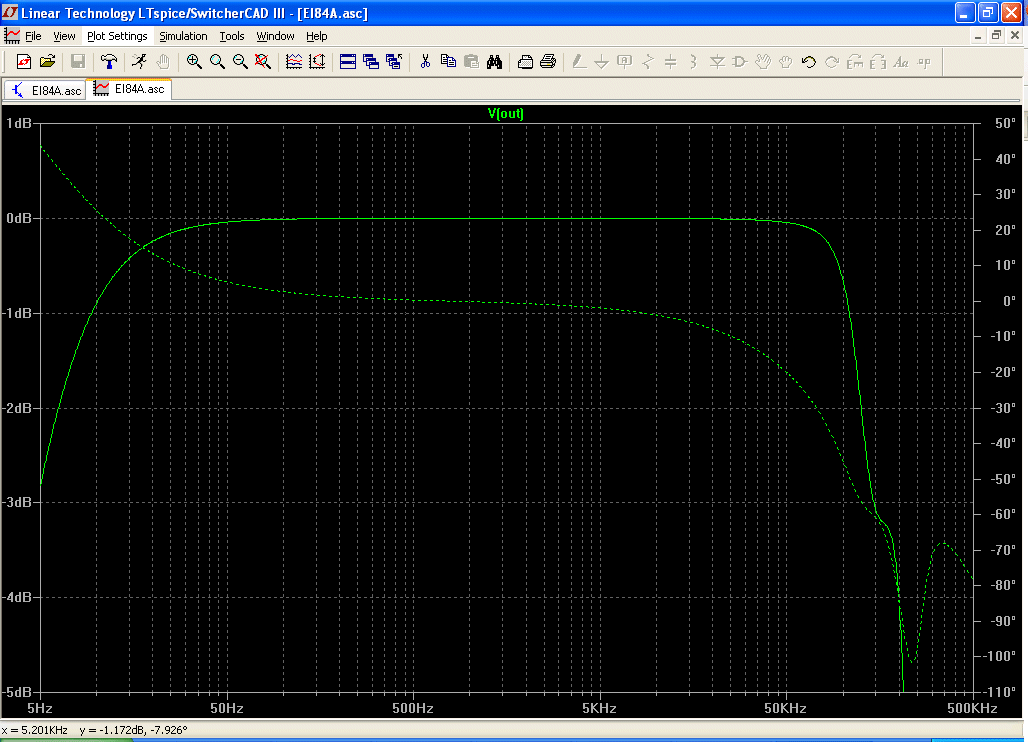

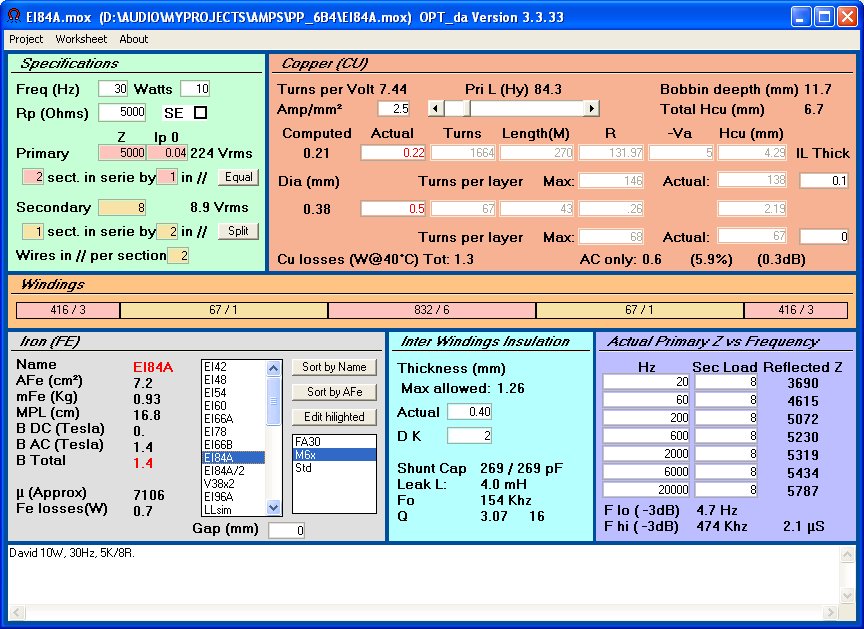

Version un peu plus petite avec de l'EI84

Mesures sur proto à suivre . . .

Yves.

dsdn · **Posté:** Ven 09 Mar 2007, 19:33

pour l'alim, de la bête qui se prépare, j'ai pensé à une alim avec self en tête. J'ai une 3H 0.4A de dispo. est ce que cela peut coller avec 240 sur le secondaire du TR d'alim? est ca que j'aurai besoin d'une résistance bleeder?

DAvid

Yves07 · **Posté:** Ven 09 Mar 2007, 19:51

dsdn a écrit:

pour l'alim, de la bête qui se prépare, j'ai pensé à une alim avec self en tête. J'ai une 3H 0.4A de dispo. est ce que cela peut coller avec 240 sur le secondaire du TR d'alim? est ca que j'aurai besoin d'une résistance bleeder?

DAvid

Mais c'est quel schéma ?
Celui là:

dsdn · **Posté:** Ven 09 Mar 2007, 20:18

et pepe, tu te rapelle plus? :lol:

Non c'est celui qui est donné en lien par iraax, avec les deux 6sn7. A ce propos, j'ai eu des GE GTB ou GTA, j'ai le choix. Sinon j'ai une paire de ken rad, vt 231. En entrée elles doivent être bien avec des GTB en drive.
l'alim, devrait le faire, une self en tête et 84 µF de filtrage polypro (merci fc pour les gros rond démarrage de moteur )

Yves la conso total des 2 branches est de 232 mA.
DAvid

Yves07 · **Posté:** Ven 09 Mar 2007, 20:23

Ah, le Zaîmer !

Corrigé !

Il te faut quand même 430 Volts :shock:

Yves.

dsdn · **Posté:** Ven 09 Mar 2007, 20:56

ben on est pas des fainéants. Tu veux remettre des condos?
On peut pas tout avoir, et à tout prendre je laisse le beurre et l'argent, mais je me tappe la laitière. Alors cette self en tête?
C'est GEGE qui va exulter (pour une fois) je reprend un schéma Brault, et je respecte les préconisations de Mr Bassi en terme d'alime. Sa barbe va friser.

DAvid

Yves07 · **Posté:** Ven 09 Mar 2007, 22:10

Alors, 430V, 230mA ça nous fait déjà 100 Watts incontournables pour la HT.

Avec une 3H en tête et 80µ, il faudrait au moins 450V en sortie de transfo.

Si on fait C L C : 20µ, 3H, 20µ, il suffit d'un transfo de 340V, 350mA.

Tu as ça ?

Yves.

dsdn · **Posté:** Ven 09 Mar 2007, 22:53

ben pas vrament en terme de puissance ca passe pour 480 alternatif avec self en tête je tourne et retourne pour y arriver d'ou la self entête et le 480 V. je peux rajouter 30 à 35 V a la rigueur mais ca va faire du transfo au cm2.
la saignée on s'en fout? GEGE t'es ou ?
pleure pas Yves tu l'asticoteras plus loin?
Aurais des pères spirituels DIY?
DAvis

Yves07 · **Posté:** Dim 11 Mar 2007, 08:50

Je ne comprend pas tout !

Tu aurais un transfo avec 2 secondaires 240V ?

Ou prévois tu de modifier un existant ?

Yves.

dsdn · **Posté:** Dim 11 Mar 2007, 09:22

j'ai deux toriques de 240 V.
DAvid

Yves07 · **Posté:** Dim 11 Mar 2007, 09:48

Bon !

Mesures la résistance des enroulements primaires et secondaires et les tensions à vide.

Je vais demander à PSUDII ce qu'il en pense :wink:

Yves.

dsdn · **Posté:** Dim 11 Mar 2007, 15:07

bon le 1er TR 160 VA r primaire 9,8 ohms, secondaire 10 ohms tensio primaire 236 V tension secondaire 231 V :evil:

Le second 80 VA R primaire 27.2 ohms, secondaire 30.5 ohms, tension secondaire 252 V :lol:

Voila
DAvid

Yves07 · **Posté:** Dim 11 Mar 2007, 16:50

dsdn a écrit:

bon le 1er TR 160 VA r primaire 9,8 ohms, secondaire 10 ohms tensio primaire 236 V tension secondaire 231 V :evil:

Le second 80 VA R primaire 27.2 ohms, secondaire 30.5 ohms, tension secondaire 252 V :lol:

Voila
DAvid

Ah ! Pour les mettre en série, il est nettement préférable qu'ils soient identiques :cry:

Pas de solution immédiate comme ça !

Yves.

dsdn · **Posté:** Dim 11 Mar 2007, 17:01

bon sinon dans l'immédiat j'ai deux toriques, l'un de 230 V, 160 VA et l'autre qui fait 75 V 300 VA. Si je les met es en série. Je peux avoir 305
V, alternatif.

DAvid

Yves07 · **Posté:** Dim 11 Mar 2007, 17:15

Ca fait un peu bidouille :shock:

Détail important, quel type de redresseur ? A vide ou au silicium ?
