PCB pour le Double PPEL84

Yves07 · **Posté:** Mer 26 Jan 2011, 07:37

hidetogil a écrit:

. . .
Merci pour l'explication, donc avec ce dispositif, y'a même plus à se soucier de l'appairage des tubes? Pourquoi est ce qu'il n'est pas démocratisé?

Je n'ai rien inventé !

Citation:

Autre question, quelle est la valeur du condo en parallèle de la résistance de contre réaction, la TBD???

TBD = To Be Defined ! Ce qui sera fait aussitôt qu'un proto aura été monté avec les transfos de sortie.
Entre 10 et 50 pF probablement . . .

Citation:

Je pense adapter ces modifs à mon DPP, sans passer par le CI, j'espère qu'il n'y a pas de contre indications particulières?

Je n'en vois pas à priori . . .

Yves.

hidetogil · **Posté:** Mer 26 Jan 2011, 08:01

Je t'aurais cru si tu m'avais dit que tu l'as inventé

Je me demande juste pourquoi ça n'est pas pas apparu avant sur tes schémas... mais bon j'en demande beaucoup :wink:

Dernière question avant la commande :

Pour les condo C7, C7, C9 et C11 de 1uF, peut on les prendre à 50V au lieu de 63V? Normalement, il ne devrait y avoir que quelques volts qui sortent de la cathode, non?

nicolasmaillet · **Inscription:** Jeu 08 Déc 2005, 18:00 **Messages:** 1482

Et ca ca vaut quoi ?

http://www.conrad.fr/boitier_ip66_67_26 ... 993_532996

Guy · **Inscription:** Dim 09 Jan 2005, 22:07 **Messages:** 1614

75€ :-)

perso je ne vois pas l'intérêt de dépenser de l'argent pour un boitier étanche, alors que tu auras besoin de faire des trous pour la ventilation.
Guy

Yves07 · **Posté:** Mer 26 Jan 2011, 10:16

hidetogil a écrit:

Je t'aurais cru si tu m'avais dit que tu l'as inventé

Je me demande juste pourquoi ça n'est pas pas apparu avant sur tes schémas... mais bon j'en demande beaucoup :wink:

J'ai tendance à préférer la polarisation fixe par la grille mais ici j'ai choisi la simplicité et la facilité de reproduction

Avec 4 tubes par canal, il aurait fallu 8 réglages au total . . . :roll:

Citation:

. . .
Pour les condo C7, C7, C9 et C11 de 1uF, peut on les prendre à 50V au lieu de 63V? Normalement, il ne devrait y avoir que quelques volts qui sortent de la cathode, non?

Simple question de disponnibilité, 25V suffisent.

Yves.

nicolasmaillet · **Inscription:** Jeu 08 Déc 2005, 18:00 **Messages:** 1482

Guy a écrit:

75€ :-)

perso je ne vois pas l'intérêt de dépenser de l'argent pour un boitier étanche, alors que tu auras besoin de faire des trous pour la ventilation.
Guy

La seule chose que j'ai regardé ici c'est pas l'étanchéité mais les dimensions. Et encore celui ci n'est encore pas assez grand, le modele au dessus en 268 mm fait 166 euros...

Je pense me replier vers une tole pliée ou autre chose de beaucoup moins cher.

WismerHill · **Posté:** Mer 26 Jan 2011, 14:47

Je pense que sur une série de 10 je dois pouvoir trouver des boitier découpés au laser avec les trous des tubes et des transfos pour entre 50 et 75 euros.

Totof · **Posté:** Mer 26 Jan 2011, 16:16

nicolasmaillet a écrit:

Je pense me replier vers une tole pliée ou autre chose de beaucoup moins cher.

Salut Nico

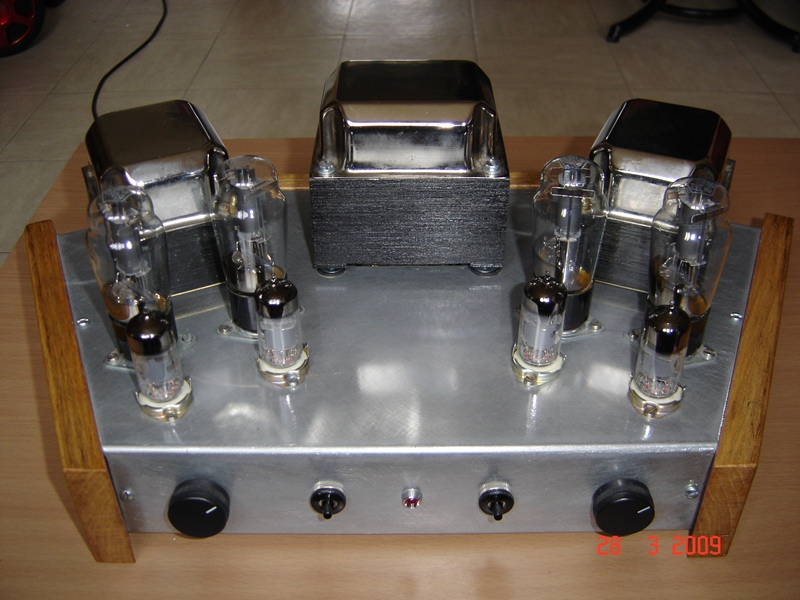

Chez Leroy M.... près de chez nous , au rayon étagère modulable
ils ont des joli contour bois ou l ne reste plus qu'a vissé une plaque d'alu
ou si tu as besoin tu peut trouver à Montpellier

Pour notre jolie région tu va chez Clamouse tu demande Fred c'est lui qui me fait mes pliages et autres
toles alu 10/10ème 15/10 et jusqu'a 30/10 de tête en stock , laqué couleur Blanc ,marron
beige ou alu anodisé
il font aussi du travail a façon :roll:

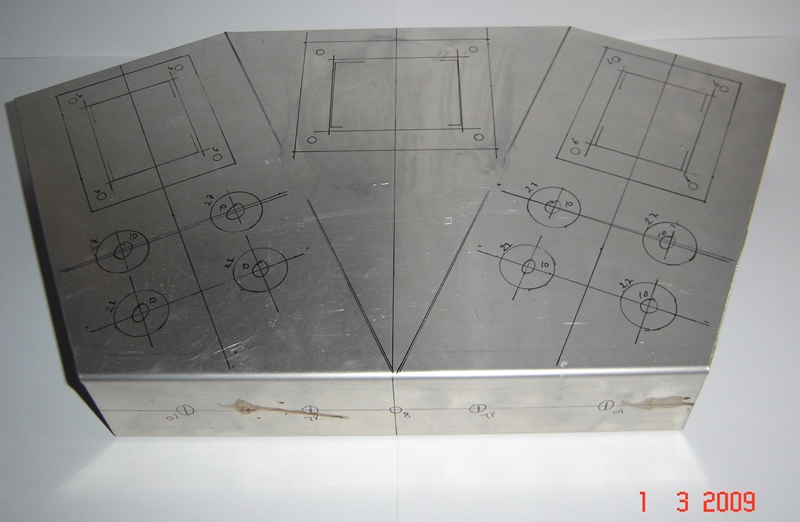

regarde il sont capable de faire çà

Guy · **Inscription:** Dim 09 Jan 2005, 22:07 **Messages:** 1614

comme le dit Totof, iy a amoyen de moyenner. La CG proposée par Seb, c'est pas mal, mais que va-t-il rester à l'amateur pour loger sa créativité? le schéma est de Yves, le PCB de Seb, le chassis sera de XYZ, il restera quoi? la peinture?
Allons que diable, fabriquons nous-mêmes :-)

Guy

hidetogil · **Posté:** Jeu 27 Jan 2011, 05:23

Pour les capas C5, C7, C9 et C11 de 1uF, il faut prendre des mkp ou des électrolytiques suffisent?

J'avais pensé à ça :

http://cgi.ebay.fr/20-X-1uF-50V-Radial-Electrolytic-Capacitor-5X11-/220715813417?pt=Vintage_Electronics_R2&hash=item3363b00a29

Yves07 · **Posté:** Jeu 27 Jan 2011, 07:52

Il y a déjà un électrolytique de 200µF, le 1µF en parallèle est là pour prendre le relais aux fréquences élevées et doit être un modèle "film plastique".
http://www.electronique-diffusion.fr/product_info.php?cPath=99_151_177&products_id=1825

Yves.

samy · **Posté:** Ven 28 Jan 2011, 13:10

bonjour

pour les LM7905 il y a ça de dispo chez ED :

http://www.electronique-diffusion.fr/pr ... s_id=42877

c'est bon ?

j-jacques

WismerHill · **Posté:** Ven 28 Jan 2011, 18:00

Jean-Jacques viens de me faire remarquer qu'il y avait une erreur sur la BOM, j'y avais indiqué qté 4 pour les 150R alors qu'il en faut 8.

C'est corrigé.

Stampede · **Posté:** Ven 28 Jan 2011, 21:05

merci pour la liste WismerHill :wink:

sinon joli boitier totof

Stampede · **Posté:** Ven 28 Jan 2011, 21:24

WismerHill a écrit:

Si vous êtes suffisamment nombreux à vous mettre d'accord (argh... :lol:

) il doit être possible de se le faire faire en tole découpé au laser et pliée.

je serais intéressé par cette cg
merci encore une nouvelle fois à toi tub18
