Totof · **Posté:** Lun 04 Oct 2021, 19:32

Bonsoir Roberto

Si les tensions d'anodes sont constantes , comment ton déphaseur peut il fonctionner
surtout avec une source de courant dans les cathodes :oops:

Bonne soirée

roberto · **Inscription:** Mar 10 Aoû 2021, 11:17 **Messages:** 104

Bonsoir Totof,
je l'ai expliqué ici:

roberto a écrit:

Les deux FMMT558 servent à avoir une tension d'anode constante pour les ECC88.
Les 10k sur les anodes de l'ECC88 sont deux CCS (les deux tensions sont constantes et la resistance c'est constante aussi, donc la courant c'est constante).
C'est à dire que les triodes travaillend avec une ligne de charge verticale.
Donc l'excès de courant qui passe par les 10k mais pas par le triode des ECC88, est obligé à passer par la 27k.
V = I x R et voilà le signal de sortie.

Totof · **Posté:** Lun 04 Oct 2021, 21:05

Re

Justement si I et R sont constant, V l'est aussi :oops:

roberto · **Inscription:** Mar 10 Aoû 2021, 11:17 **Messages:** 104

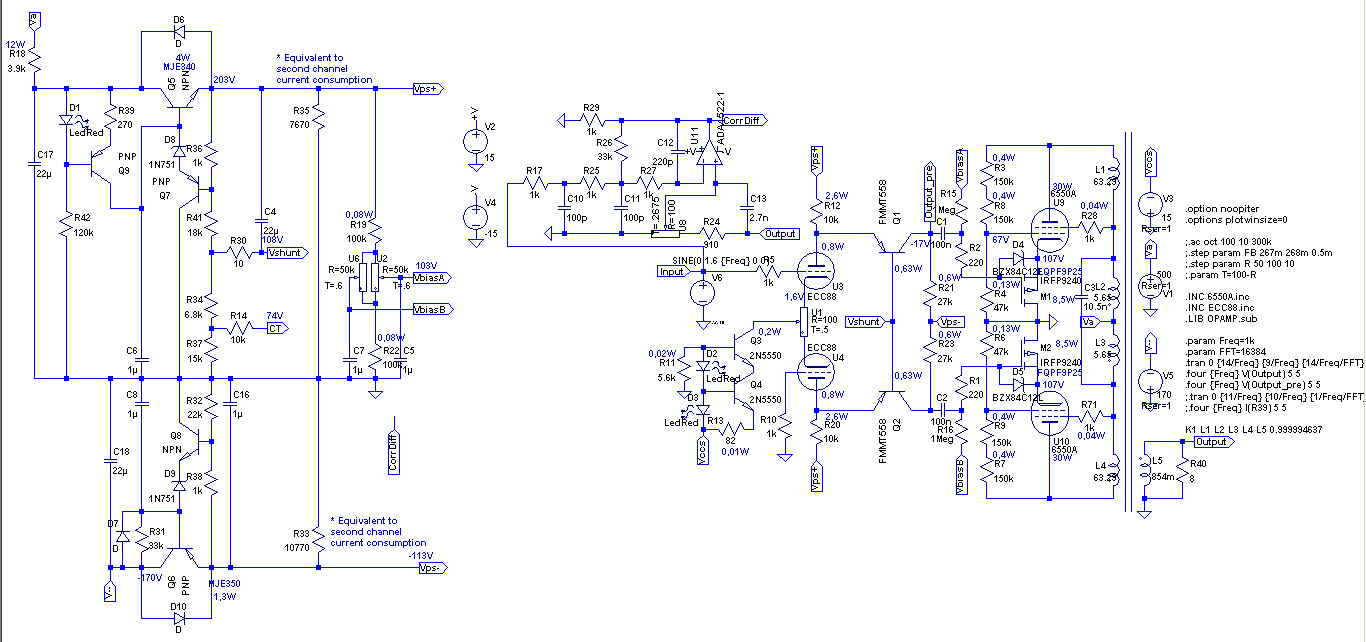

En travaillant sur l'idée de ne pas avoir des trimmer pour la tension des bases des bjt du "shunt cascode", j'ai développé cette conception pour le bloc d'alimentation.

D8, Q5, Q7 et R36 créent un CCS sur R34, R36, R37, R41, de sorte que les tensions restent stables. D1, Q9 et R39 créent un CCS pour le zener, afin de maintenir toutes les tensions stables à +-0,5% même avec une variation de +-10% sur B+.

Le courant passant par R12 et R20 est maintenant maintenu stable à (R36+R41)*I(R36)/R12, et peut être modifié en faisant varier R41.

Il ne reste que le trimmer du balance driver et du bias lampes de puissance.
J'ai trouvé un meilleur point de fonctionnement ECC88 (sur les sims) à 108V et 5,3 mA: H3 est pire, mais les rapports harmoniques H3/H5/H7 etc.. sont meilleurs.

Yves07 · **Posté:** Mar 05 Oct 2021, 07:52

Totof a écrit:

Re

Justement si I et R sont constant, V l'est aussi :oops:

Seul Vanode est constant.
C'est tout simplement un cascode hybride.
R12 et R60 ne servent pas à grand chose.ERREUR, pas vu que les transis sont des PNP
L'impédance de sortie (aux collecteurs des transis) est assez élevée mais acceptable puisqu'on attaque des gates de MosFets. (Néanmoins assez capacitives)

Je n'ai pas d'opinion sur les avantages ou inconvénients de cette configuration . . .

Yves.

roberto · **Inscription:** Mar 10 Aoû 2021, 11:17 **Messages:** 104

Bonjour Yves,

n'est pas un cascode conventionnel (en série), mais c'est "shunt", c'est à dire que le ZTX558 dérive (shunts) l'excès de courant à la sortie (R21 et R23) par opposition au cascode régulier, où l'appareil correspondant est en série.

EDIT:
En concernant la Ciss du pmosfet https://www.mouser.com/datasheet/2/149/FQPF9P25-110839.pdf utilisé par George Tubelab est 910 pF, mais le http://85.226.187.247/_pdf/FQ/FQPF3P50.pdf est 510 pF. Le Ciss du https://www.vishay.com/docs/91239/sihfp924.pdf est 1200 pF.
