Des mesures sur les transfos.

Inductance de fuite: 3,8 mH
Capacité parasite: 230 pF
Inductance Primaire : à 50Hz sous 250V eff. : 265 H
** je n'ai pas de générateur de puissance descendant à 30Hz, la simulation à 50Hz prévoit 256 H. **
Rapport de transformation : Primaire 5V eff, Secondaire chargé sur 8 Ohms : 650 ( x 8 = 5200).
Résistance 1/2 primaire "Anode 1" : 57 Ohms
Résistance 1/2 primaire "Anode 2" : 56,8 Ohms
Résistance secondaire : 0,2 Ohms

A bas niveau (5 V eff / 3KOhms au primaire, toujours pas de générateur de puissance) la bande passante est désèpérément plate de 10 Hz à 50Khz et chute de 3dB vers 200 Khz.

A la puissance nominale (10W) il devrait se produire une chute de 3 dB vers 20 Hz.

Yves.

ouah les r120 vont chauffer.

DAvid

Bonsoir Yves !
Je constate que tu avances !
Tu as 265H pour chacun des primaires ou plaque à plaque ?
C’est le rapport d’impédance qui est de 650, le rapport de transformation est alors de racine de 650 = 25,5 . Soit par exemple un 110V+110V / 4.3V

Salut Arnaud,

Plaque à plaque.

Lapsus, le rapport d'impédance est bien 650, donc 5K2 réfléchis pour une charge de 8 Ohms.

La suite est du ressort de David !

Yves.

j'ai l'ossature du coffret de fini et la plaque alu découpée. Il me reste les deux potard de 1K a recevoir sinon j'ai à peu près tout. La découpe de feraille, j'aime pas ça.
Jaurais bien de question, au sujet des filaments. la 6sn7 supporte 100V entre K et filament. La r120 ,50 V, en polarisant les filaments à 90 V, est ce que je peux tout alimenter avec le même enroulement?
Si oui comment on fait cette pola?
DAvid

Salut David.

Comme ça:



Pour R1 et R2, met des grandes resistances de l'ordre de 100 à 300K 2-3 Watts.

Serge

Bonjour Yves !
Les 265H plaque à plaque nous donnent par primaire : 265 / deux au carré = 66H.
Les simulations ne montrent aucun problème du côté des graves (coupure à 2Hz), par contre la coupure dans les aigus varie fort avec le coefficient de couplage :
0,99999 et plus : 160KHz
0,9999 : 77KHz
0,999 : 10KHz
Le taux de distorsions monte rapidement dès apparition de courant grille positif vers 3W / 8 ohms. Sinon il reste cantonné vers 0,1%.

Salut Arnaud,

J'ai tenté sans succés de relier le coefficient de couplage à l'inductance de fuite qui ont l'air d'être deux façons d'exprimer la même chose.
Soit, il me faut trouver une méthode de mesure, soit un moyen de conversion.
Sur ce transfo là, je mesure une coupure F-3dB vers 200KHz et une inductance de fuite de l'ordre 4mH.
F-3 dépend de l'impédance interne du générateur (la Rp des tubes), j'ai utilisé 3K.

Pourtant, de nombreuses mesures et expèriences montrent que l'on ne peut pas négliger les capacités parasites qui provoquent des résonnances.

Autrement dit, on se trouve devant un filtre passe bas assez imprévisible avec une réponse torturée aussi bien en phase qu'un amplitude.
Le jeu consiste à repousser les "accidents" le plus haut possible, ici au delà de 200Khz afin que le retard de phase reste infèrieur à 10% au moins jusqu'à 20Khz.

Sais tu faire un plot du déphasage pour divers coefficients de couplage ?

Yves.

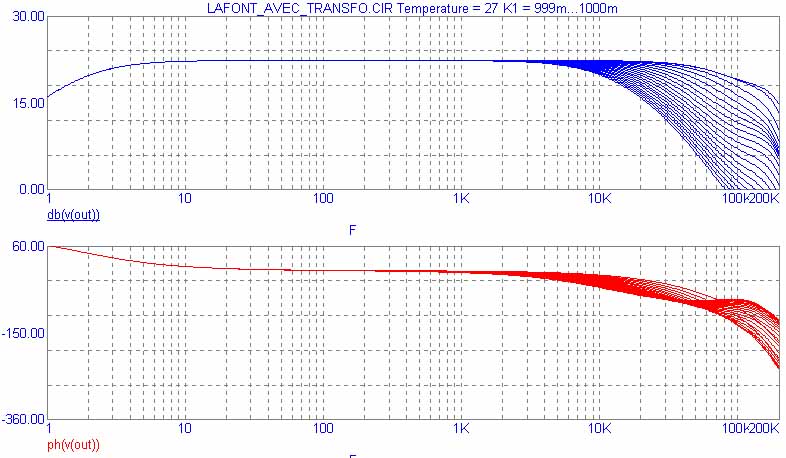

Je te rassure, du moins en simulation tout est propre , la capa parasite du transfo ne provoque pas de dégâts. Dans les coeff de couplage élevés, c’est celles des tubes qui prennent le relais pour limiter la bande passante. Ici un plot de 0.999 à 1, avec un pas de 0.00005 :
http://sites.estvideo.net/papanaka/Lafo ... NT_f_K.jpg

bon après avoir bien révisé, il s'avère que je vais être obligé d'alimenter les filaments des r120 et des 6sn7 séparement. La cathode des r120 serat à un potentiel de 185 V environ, tandis que la 1er 6sn7 sera à 1.5 V.
J'ai reçu mes potards de puissance de chez Conrad, ils sont beau et pas cher 15.5 euro pour 40W.
Il me reste à faire comme le poinçonneur des Lilas, dans la tôle.

Autre question, est ce qu'un quintupleur de tension est viable ?
Si oui, les condos que l'on utilise doivent ils être nécessairement polarisés?

DAvid

Non, mais un doubleur, oui.

Non, mais leur valeurs est double pour un "filtrage" équivalent parce qu'ils se retrouvent en série.
Avantage: la tension de service nécessaire est moitié !

Yves.

pourquoi ne peut on pas quintupler?
Ou plutôt quels sont les inconvénient d'un quintupleur puisque électriquement le montage de schenkel est viable?

DAvid

Il faut bien que la puissance vienne de quelque part.
Il te faudra 5 fois plus de courant au transfo et des condos 5 fois plus gros !

La régulation d'un "schenkel" est déplorable.

Je te prépare un exemple en doubleur . . .

Yves.
