On continue ?
Oh oui ! 94%  94%  [ 34 ]
J'ai autre chose à faire que de répondre à des questions stupides ! 6%  6%  [ 2 ]
Nombre total de votes : 36
Auteur Message
 Sujet du message:
MessagePosté: Jeu 08 Oct 2009, 10:35
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Ven 11 Fév 2005, 06:51
Messages: 1424
Localisation: Toulouse
J'ai attaqué le routage...


Haut
 Profil

 Sujet du message:
MessagePosté: Jeu 08 Oct 2009, 13:03
Hors ligne
Membre Assidu

Inscription: Mer 21 Juil 2004, 21:10
Messages: 414
Localisation: Mulhouse - Alsace
WismerHill a écrit:
J'ai attaqué le routage...


Y a un moment de ca (longue pause depuis pour cause de construction de homesweet home) et suite à quelques discussion j'avais pondu un pcb (je l'ai fait tiré mais jamais testé) pour l'etage d'entrée du PP 6L6 d'yves voir un DPP 6L6.



Marc


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 12:09
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Ven 11 Fév 2005, 06:51
Messages: 1424
Localisation: Toulouse
Après un premier routage abandonné car mauvais choix d'orientation des tube, un second a été finalisé. Encore assez grossier mais tout rentre. Je n'ai pas tous les composants, j'ai un peu intuité la taille des capas...

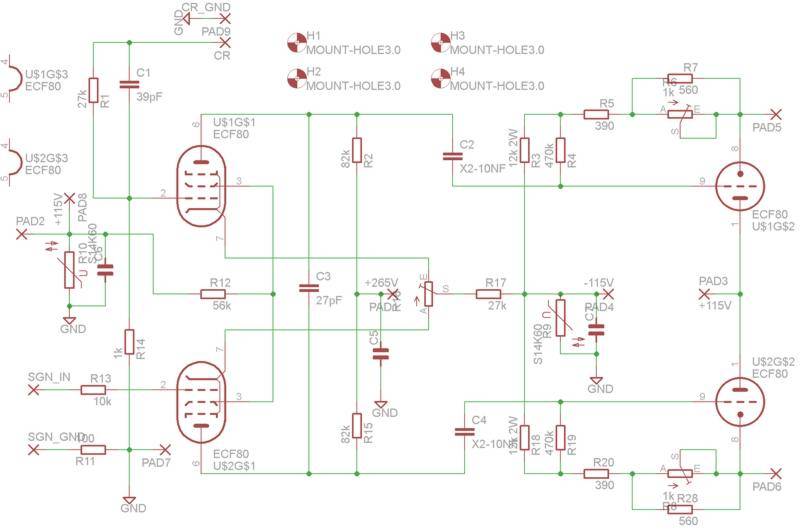

La version du schéma ayant servi pour ce routage est celle de la première page car les 6550 sont les tubes les plus gros que je connaisse en octal.

J'espère pouvoir faire rentrer une version stéréo sur un PCB de 300x180. Peut-être moins. Sans les alims et sur cette surface j'ai environ 40% de surface libre.

Ca serait bien d'utiliser le PCB comme radiateur si la surface le permet. J'ai vu des cartes doubles face avec des TO200 soudés dessus et tout un tas de trous métalisés pour relier les deux plans de dissipation et en augmenter la surface. On doit pouvoir trouver des formules pour ça !

Maintenant je vais rajouter le second canal sur le schéma, mettre à jour le PCB et je m'occuperais des alims.


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 12:20
Hors ligne
Membre Assidu

Inscription: Mer 21 Juil 2004, 21:10
Messages: 414
Localisation: Mulhouse - Alsace
WismerHill a écrit:
Après un premier routage abandonné car mauvais choix d'orientation des tube, un second a été finalisé. Encore assez grossier mais tout rentre. Je n'ai pas tous les composants, j'ai un peu intuité la taille des capas...

La version du schéma ayant servi pour ce routage est celle de la première page car les 6550 sont les tubes les plus gros que je connaisse en octal.

J'espère pouvoir faire rentrer une version stéréo sur un PCB de 300x180. Peut-être moins. Sans les alims et sur cette surface j'ai environ 40% de surface libre.

Ca serait bien d'utiliser le PCB comme radiateur si la surface le permet. J'ai vu des cartes doubles face avec des TO200 soudés dessus et tout un tas de trous métalisés pour relier les deux plans de dissipation et en augmenter la surface. On doit pouvoir trouver des formules pour ça !

Maintenant je vais rajouter le second canal sur le schéma, mettre à jour le PCB et je m'occuperais des alims.


Un visuel maybe?

Marc


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 13:21
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 15 Juin 2005, 17:23
Messages: 7292
Localisation: Ardeche
WismerHill a écrit:
. . .
Ca serait bien d'utiliser le PCB comme radiateur si la surface le permet. J'ai vu des cartes doubles face avec des TO200 soudés dessus et tout un tas de trous métalisés pour relier les deux plans de dissipation et en augmenter la surface. On doit pouvoir trouver des formules pour ça !

:lol: :lol: :lol: :lol: :lol:

Ca c'est une idée rigolotte à creuser !
Les trous assez gros pour permettre aussi une circulation d'air mais pas trop pour conserver de la surface 8)
Eventuellement complété par un petit dissipateur en U . . .
J'ai aussi utilisé parfois des rondelles larges :roll:

_________________
Seules les choses que l'on refuse de comprendre en leur attribuant des propriétés magiques semblent compliquées.


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 14:43
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Ven 11 Fév 2005, 06:51
Messages: 1424
Localisation: Toulouse
Idefixes a écrit:
Un visuel maybe?

Marc
Comme dirait Yves :
"Non, rien de publiable !"

Mais d'ici quelques jours je mettrais des images.


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 15:05
Hors ligne
Membre Assidu

Inscription: Mer 21 Juil 2004, 21:10
Messages: 414
Localisation: Mulhouse - Alsace
WismerHill a écrit:
Idefixes a écrit:
Un visuel maybe?

Marc
Comme dirait Yves :
"Non, rien de publiable !"

Mais d'ici quelques jours je mettrais des images.


Ok wait and see.

Marc


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 15:49
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Ven 11 Fév 2005, 06:51
Messages: 1424
Localisation: Toulouse
Edit : PCB déplacé en page 1.


Dernière édition par WismerHill le Dim 18 Oct 2009, 08:10, édité 1 fois.

Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 16:06
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 15 Juin 2005, 17:23
Messages: 7292
Localisation: Ardeche
WismerHill a écrit:
La partie gauche est juste un copié-collé de la droite. Il vas falloir ramener le potar vers le milieu et probablement permuter les penthodes.


C'est selon !
Tu peux croiser:
-Les grilles du déphaseur (me semble incontournable), donc il faudrait aussi croiser:
-Les anodes du déphaseur ou
-les condos de liaison ou
-Les anodes des tubes de puissance (peut être le plus facile, juste à renommer les bornes

"C'est vous qui voyez"

Yves.

_________________
Seules les choses que l'on refuse de comprendre en leur attribuant des propriétés magiques semblent compliquées.


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 17:39
Hors ligne
Inscrits

Inscription: Ven 20 Jan 2006, 20:13
Messages: 15
Localisation: Hauts-de-Seine
Bonsoir,

Beau travail ! Mais d'une manière générale, en marge de ce qui est décrit dans ce sujet, n'y aurait-il pas un intérêt à marier PCB et câblage en l'air :
tous les composants sur le PCB et certaines liaisons électriquement délicates en fils (HT, chauffage) ?
Pour un particulier, peut-on trouver dans le commerce de l'époxy avec épaisseur cuivre à + de 70um ?
Bonne soirée à tous.

Bruno6l6.

_________________
Thank-you M. Graham BELL


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 18:10
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Ven 11 Fév 2005, 06:51
Messages: 1424
Localisation: Toulouse
Non, si je peux éviter de rajouter des fils je le ferais. Je trouve ca pénible !

Pour l'instant il y a juste 2 vias sur ce que j'ai routé et c'est un brouillon.

Des PCB à plus de 70 µm ça se trouve mais tu n'auras pas ca dans mes commandes groupés. Beaucoup trop cher.

Les pistes où il y a du courant sont calculés pour une épaisseur de 35 µm avec les marges nécessaires pour cette épaisseur. Le PCB est réalisé en 70 µm ainsi si les épaisseurs ne sont pas respectées, ca passe quand même.

Je compte faire réaliser des éprouvettes pour justement mesurer ce que mon fabriquant réalise. Mesures d'épaisseur, de rigidité diélectrique, d'isolement et surement d'autres.

Je vais surement inclure une partie de ces éprouvettes dans le PCB.


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 21:20
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 9141
Localisation: St Mathieu de Tréviers près de Montpellier
Salut a tous

Pour idefixes , j'ai cru reconnaître des fichiers Eagle

si c'est bien ça peut tu m'envoyer sur mon adresse mail les fichiers en question

merci d'avance

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 22:00
Hors ligne
Membre Assidu

Inscription: Mer 21 Juil 2004, 21:10
Messages: 414
Localisation: Mulhouse - Alsace
Totof a écrit:
Salut a tous

Pour idefixes , j'ai cru reconnaître des fichiers Eagle

si c'est bien ça peut tu m'envoyer sur mon adresse mail les fichiers en question

merci d'avance


C'est fait.

Marc


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 22:17
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 9141
Localisation: St Mathieu de Tréviers près de Montpellier
merci idefixes

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 09 Oct 2009, 22:58
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 9141
Localisation: St Mathieu de Tréviers près de Montpellier
Salut Seb

Tu est parti de quel schéma finalement

celui de Yves ou le tiens en lien pdf

bonne nuit

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil
