Reb tous, amha, il faut toujours référencer le chauffage, le PM du transfo s'il y en a un est parfait. Et on peut aussi filtrer un peu :
- Une 100 nF entre les sorties pour les cochonneries EDF transmises par le transfo (facultatif à mon avis mais pas cher).
- Le petit filtre à mode commun du secteur peut être reproduit, principalement pour éliminer les pics de redressement HT qui aiment bien passer par le 6.3 v, surtout si le transfo n'a pas d'écran. Sur des étages d'entrée sensibles et avec un impédance élevée dans la cathode, ce 'truc' m'a oté le plus gros du bruit.
Mais dans ton cas, avec un redresseur à l'ancienne, cela ne devrait pas être nécessaire.

Donc reste une seule chose indispensable : le raccord à la masse (1 bout de fil - le cuivre OFC argenté sous soie est totalement inutile - 2 soudures et voilà) du PM 6.3 v.

Qui a dit que le silence est d'or.

Salut Pascal
Te bille pas , la réponse de Jephe est là pour le rappeler


Le 100 hz doit être résiduellement améliorable
ça n'enlève rien a ce que tu as dit

ps:As tu jeté un oeil au PP de 6p3s sur l'autre post , je voudrais bien ton avis

Bonjour à tous
Je reviens encore une fois vers vous parce que je ne comprends pas ce qui m'arrive...
L'ampli fonctionnai à merveille jusqu'à il y a peu de temps.
Il grogne et plus de son ne sort des enceintes. Lorsque je le touche, le grognement change, si je débranche la source il ne grogne plus.
Dans l'alimentation j'ai trouver un Condo explosé, je l'ai changé.
Ce qui m'étonne puisque c'est un 400v alors que j'ai 250v maxi. Mais pas de changement...
J'ai changé les lampes aussi. Même la diode.

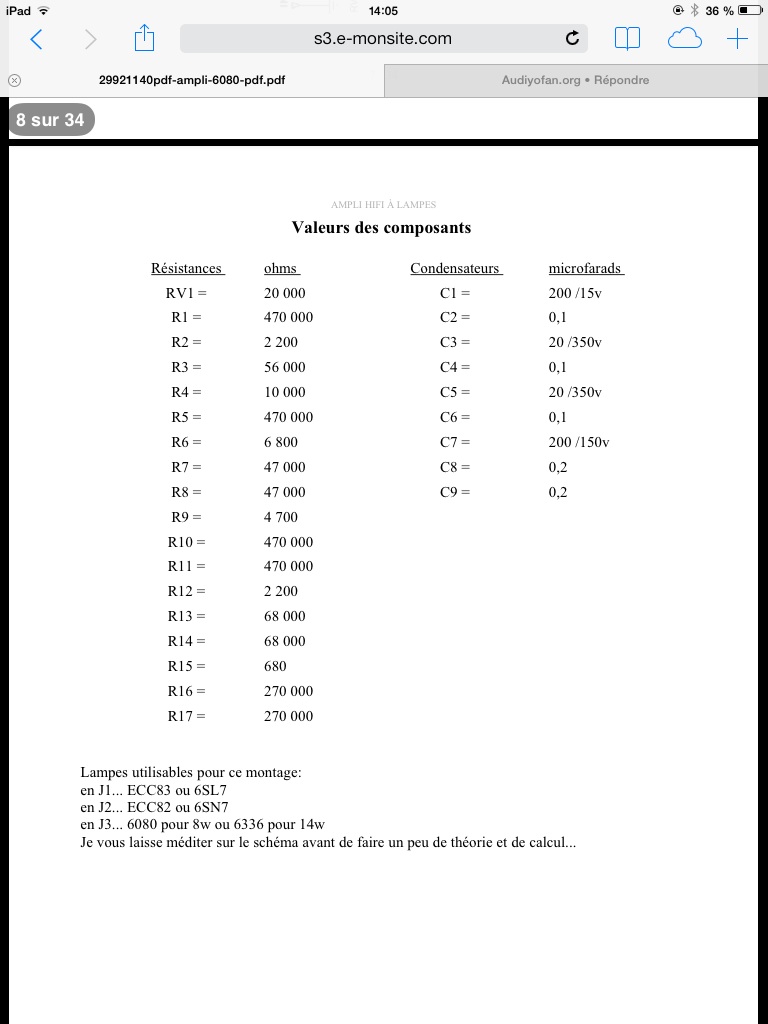

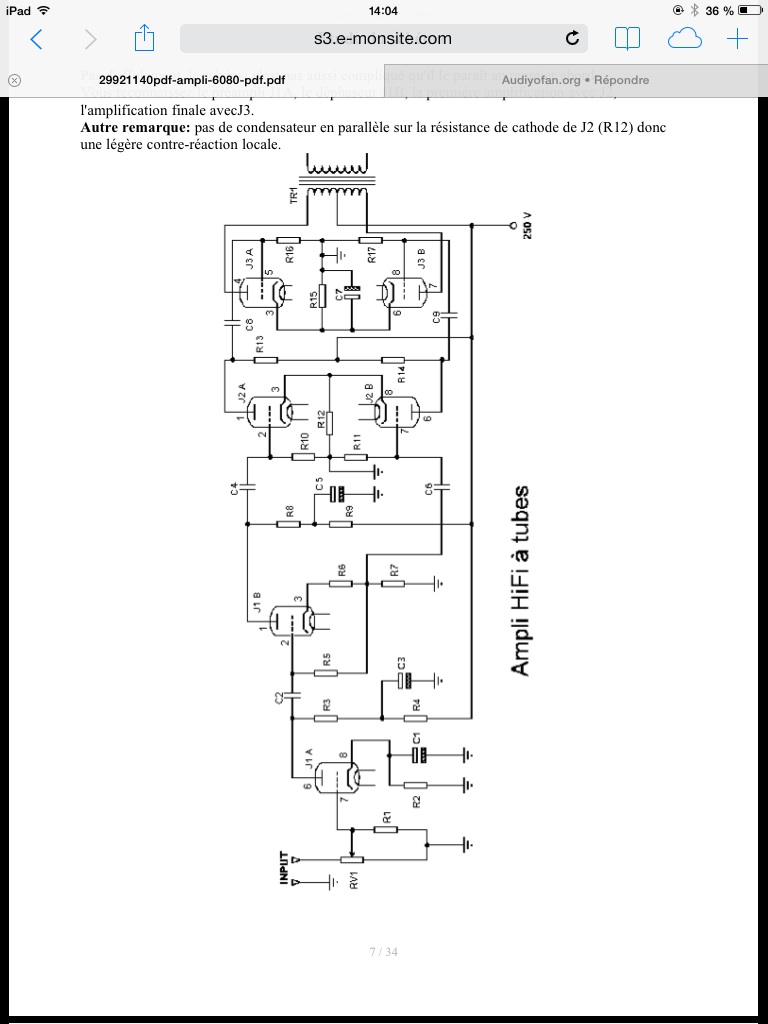

J'ai ce schéma. s3.e-monsite.com/2010/12/12/29921140pdf-ampli-6080-pdf.pdf
Avec des 6336

Que dois je vérifier avant de tout changer?

Ha j'ai oublié de dire. L'alimentation est séparée des amplis et le grognement est sur les deux côtés. Même en débranchant un côté comme l'autre. Et j'ai aussi essayé avec une autre source et autre câble rca

Bonsoir

Vérifie déjà du côté des composants si ils ont la bonne valeur
ensuite que tu est bien conforme au schéma
ensuite si tu retrouve tes tensions aux points de mesure
d'abord à vide puis en charge

Et tu poste le résultat

A+

Si il grogne, faut lui donner un bifteck*....autrement attention les doigts !

=de boeuf, pas de jvâ ni de baleine !

Moi qui pensais qu'il était végétarien....
Je vois demain matin pour les tensions.
En tout cas merci d'avoir répondu si vite!!!!
Bonne soirée

Bonjour

Voici les tensions relevées

Alimentation
Sorti transfo 280v
Entrée ampli 230v

6336
Anode 1 236v
Cathode 1. 60v
Anode 2. 233v
Cathode 2. 60v (en même temps les deux cathodes sont parallèle)

ECC82
Anode 1. 128v
Cathode 1. 6,5v
Anode 2. 138v
Cathode 2. 15,3v

ECC83
Anode 1 234v
Cathode 1. 15,1v
Anode 2. 224v
Cathode 2. 16,9v

Voilà. Bon dimanche

Bonjour

Etonnant d'avoir une sortie d'alim différente de l'entrée ampli
soit la jonction entre ton bloc alim séparé et l'ampli oualors c'est mal exprimé
ou ta mesure n'est pas adéquate

Peut tu refaire une mesure en X et Y pour mesurer le courant consommé
et une mesure aux bornes des TRS au point commun des enroulements primaire



Bizarre ça aussi , dans ta configuration avec une seule R de cathode commune
tu devrais obtenir des tensions proches et là ça fait un bon écart

A+

280v en sortie transfo et 230v après redressement. Je crois me souvenir que j'avais 250v avant. Mais je peux me tromper. En tout cas c'est ce que j'avais annoncé au début de ce fil....

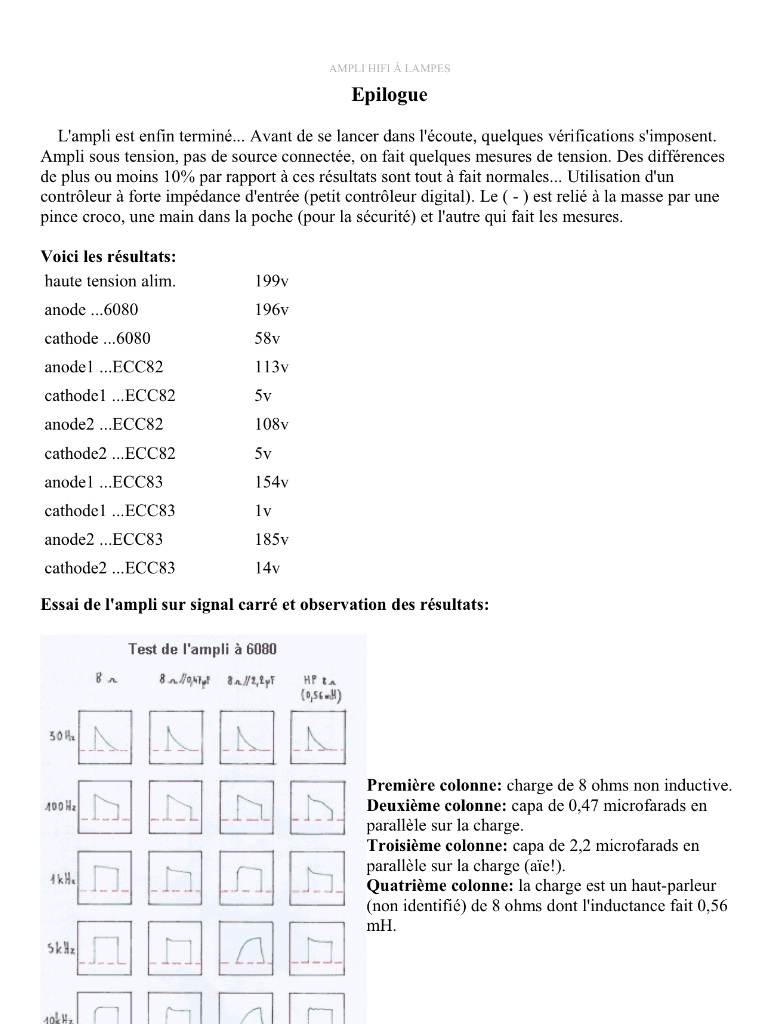

Voici les tensions qu'avait annoncé Papytriode
Mais avec un tranfo de 2x250v alors que j'ai un 2x280v

Rhooooooo suis boulet!


L'intensité après préchauffe en x y est de 0,20A

Re

Ton ECC82 pose soucis aussi

Calcule les courants de chaque triode pour voir si ça correspond
à chaque plage de fonctionnement des tubes , ce sera déjà une bonne indication

les 6080 ou 6336 semble dans les clous, par contre l'ECC83 et 82
n'ont pas l'air de correspondre aux valeurs attendue

A+

Heu....... Calcul?
Ou mesure?
Je suis relativement novice en électronique.

Autre question (mais toujours en rapport)
Je soupçonne l'alimentation de déconner.
Puisque les 2 amplis ont le même souci.

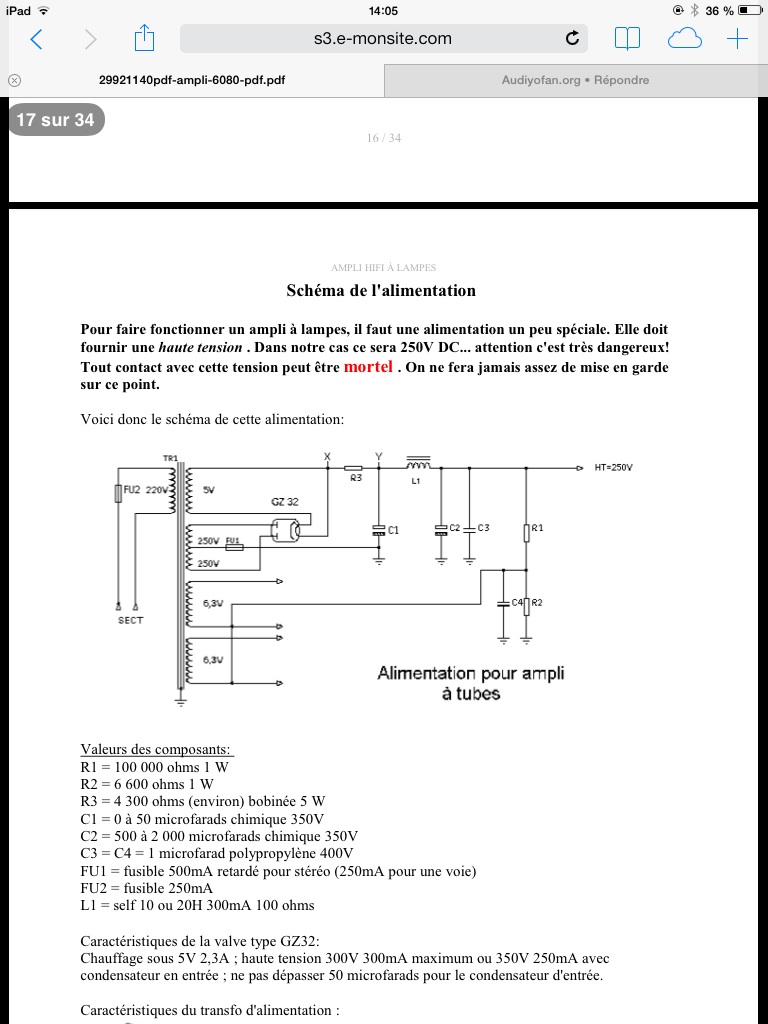

Le schéma alim étant très simple.
Est-ce normal que je trouve 50hz en entrée des amplis? Avec fréquencemètre. Je n'ai pas d'oscilloscope
Comment vérifier la self?

Re

Oui par calcul avec U=RxI ( Volt = Ohm x Ampère )

I=U/R

Avec R3, en prenant les mesures aux bornes X et Y en faisant la différence des deux et
en divisant par la valeur de R3 tu obtiens le courant total consommé par ta charge

idem pour les R de cathode des triodes ça te donneras les courants de cathode
par exemple pour une ECC83 en général autour de 1ma
pour une ECC82 autour de 6ma , tout ça selon les droites de charge choisie
et la tension anode cathode disponible

Bref ça nous donneras une indication sur le fonctionnement des triodes

Pour la self, passe pour le moment, d'abord vérifer les tensions et courant
au pire tu peux remplacer la self par une R ou reprendre l'alim si besoin

A+ et bon appétit
