Yes et pis Ales c'est pas loin de chez Charly , profite en pour lui prendre
des carcasses toutes faite , c'est bien plus simple

To be continued et surtout garde la foi

Hu hu ... s'il y a bien quelque chose qu'on apprend avec le DIY, c'est qu'on peut rarement corriger ce qui n'est pas bien fait du premier coup ... du coup on fait, refait et rerefait.

Courage, quand tu auras le coup de patte, bobiner tes propres transfo te rendra pas mal de services

Amicalement,
Grégoire

Oui, c'est une chance même ;-)
Le prochain donnera pile 6.3v sans qu'il ait besoin de résistance!
Courage!
Guy

Oops, oubliez ma réponse, je comprends seulement maintenant que c'est le TRS qui est à refaire et non le TA
Bon courage quand même
Guy

Oh, mais j'ai soigné notre ami : Quand il m'a décrit comment il s'y était pris pour couper les papiers, je lui ai offert des carcasses, les cosses à sertir, des papiers isolants déjà coupés à la bonne dimension, du fil car il ne lui en restait plus, ET des tôles .... Avec ces derniers déboires, il a maintenant suffisamment d'expérience pour réussir.
Rassures-toi, Phil, il n'y a pas si longtemps que ça, j'ai coupé la couche supérieure d'un TS avec une tôle.....

Bonne journée

Charly

Bonjour,

Oui, Charly m'a apporté tous les bons ingrédients et même plus, on a discuté "tour de main" et j'espère,cette fois ci ,mener a bien le bobinage des deux nouveaux transfos!
Je le remercie encore

Mais en attendant d'avoir assez de temps a y consacrer, je réfléchissais sur l'ampli
car avant que ça "pète" , j'ai eu le temps de relever des tensions sur les ECF80 car elle est quand même différente de la 7199 d'origine monté sur cet ampli pour lequel j'ai copié toutes les valeurs des composants et je me dis qu'il serait peut être utile de corriger ça pour un fonctionnement optimal de l'ECF80

Si je compare les sections pentode, la tension d'anode est un peu plus forte que pour l'ECF80 et la polarisation est de -1V contre -2V pour l'ECF80
pour la partie triode, la tension d'anode est du simple au double avec une polar de -8.5V pour la 7199 contre -2 V pour l'ECF80 et le courant d'anode passe de 9 à 14mA......

voilà le relevé des tensions sur mon montage :
Pentode
Anode: 85V
G2: 65V
cathode: 1.30V

Triode
Anode: 278V
cathode: 95V

Pour rappel, j'ai eu a peine le temps d'écouter l'ampli, il fonctionnait, je n'ai pas eu l'impression que c'était mauvais mais qu'il ne sortait pas la puissance, en comparaison le 6L6 de Yves m'a donné l'impression de marcher plus fort!

Merci pour votre aide
amitiés
philippe

Ca ne parait pas délirant.

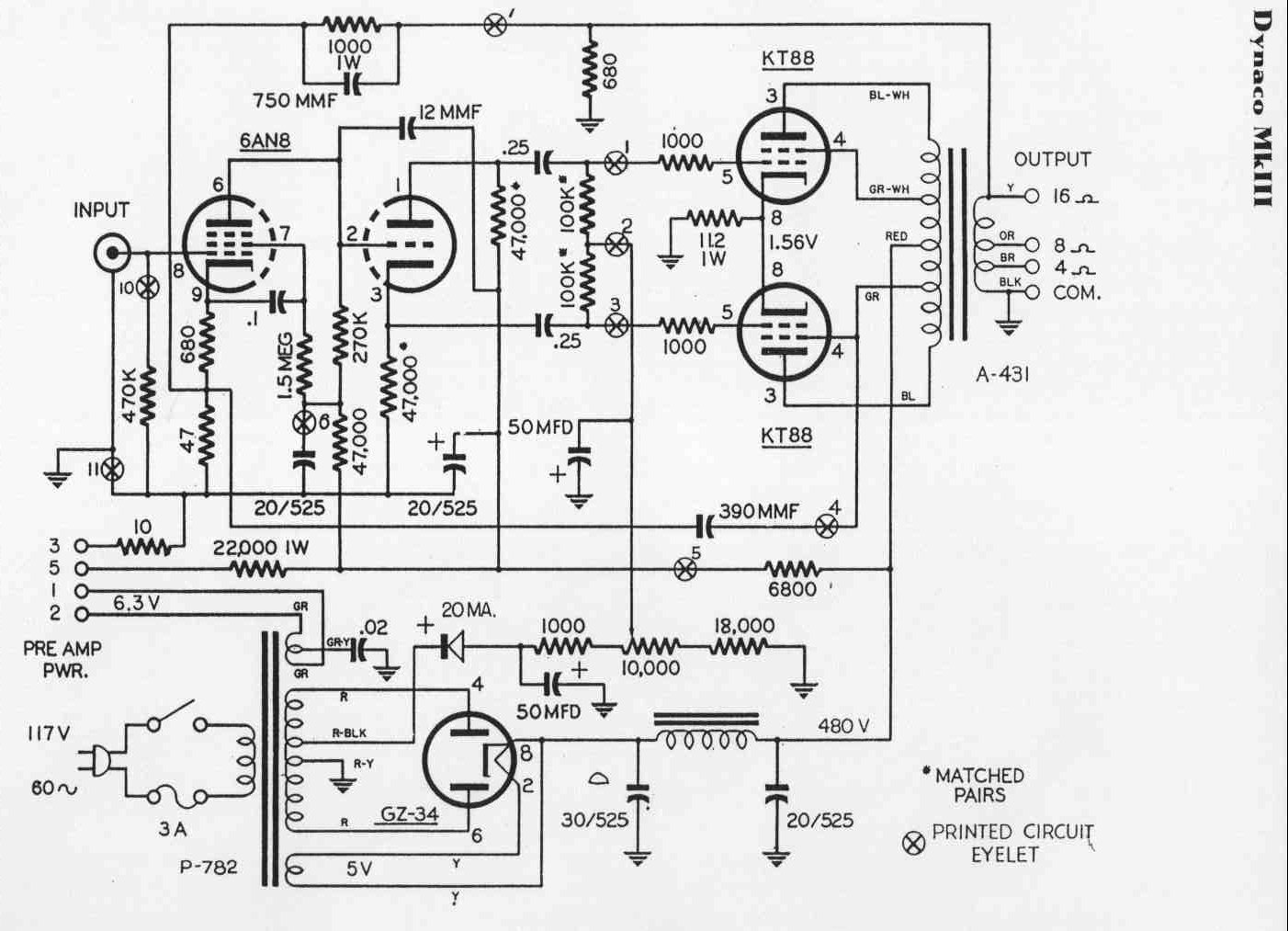

Est ce celui là ?



Quelle est la tension d'alim et quelles sont les valeurs des résistances d'anode et de cathode de la triode ?

Yves.

Étonnant cette petite capa de 0,2µF entre le point milieu du chauffage et la masse

Amicalement,
Grégoire

Bonsoir Yves et Gregoire,

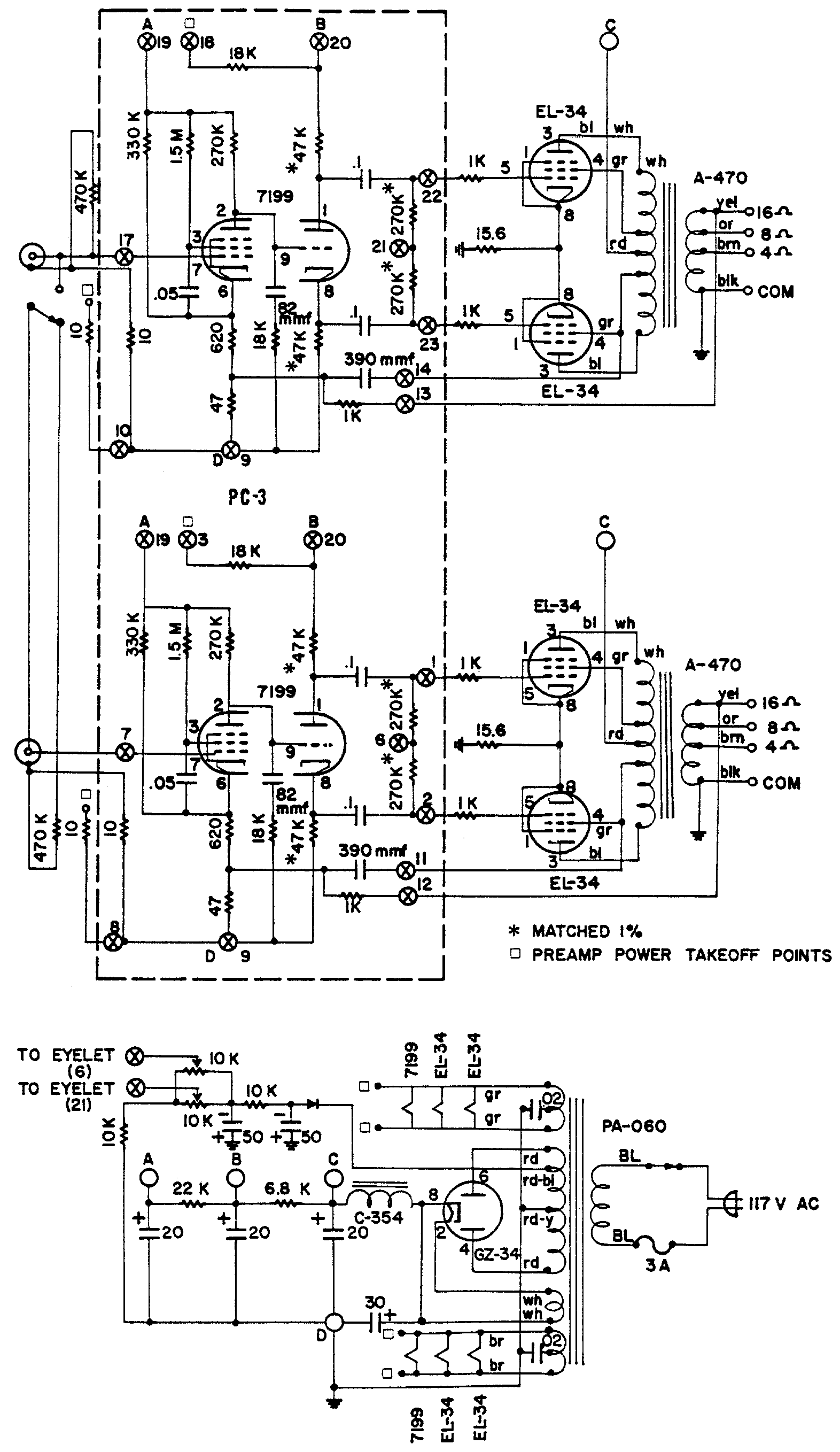

Je joint le schéma du ST70,

La HT mesurée est à 425V
Après la 6.8k : 375V comme prévu
et après la 22k , 290V au lieu de 305 attendu

Merci pour l'aide
philippe

Bonsoir,

Yves as-tu en version électronique ledit ouvrage de Lucien Chretien?

Chapeau pour la réalisation et surtout le bobinage des transfos. J'aimerais essayer aussi mais je n'ai ni le matériel ni le temps...

Hélas non.

Bonsoir,

Suite avec un nouveau transfo (le second n'est pas encore fait!)
Grâce aux excellents conseils de Charly, j’espère avoir tout fait comme il faut!








Je vais bobiner le second,
Yves, pourrais tu m'aider pour les valeurs de composants a changer pour l'ECF80, merci

a bientôt
philippe

"Sans mentir, si votre ramage . . ."

D'après tes derniers relevés de tensions, je n'ai pas vu la nécessité de changer quoi que soit !

Peut être après d'autres mesures mais pour l'instant, non !

Yves.

Bonjour,

D'abord, quelques mesures du dernier bébé de 12 Livres,
Inductance de fuite, la résonance avec capa 15nF est a peut près à 21kHz
et en ce qui concerne la capacité parasite, j'ai du mal a voir la fréquence de résonance sans la capa mais je dirais quand même que l'amplitude la plus forte se situe au alentours de 109kHz......!?

Quelques oscillogrammes sur signal carré avec 1k en série







Y a pas photo!............j'entends la différence entre les deux voies, la scène semble bien mieux aérée sur la voie avec le nouveau TRS; je cours bobiner le second

PS: Je suis pratiquement en butée du potentiomètre de réglage du BIAS (Schéma Bias sécurisé de Yves) pour 40mA, je dois peut être baisser la valeur de la résistance en série avec le potar de 10k?

tu vois: cette panne était une chance, elle a permis de progresser :-)

Il semble que tu aies changé pas mal la taille du noyau? ce qui doit expliquer la difference.
En tout cas c'est vrai que ton bobinage est superbe, ta bobineuse a l'air top!

(je suis toujours sur la fabrication de la mienne :-())

Cordialement
Guy
