Oui elle est bien vue

Tout à l'heure d'autres captures en sortie du driver et tant qu'à faire rebrancher le SIPP pour voir en sortie du TS.

Ce TS semble un peu antique de construction, il y a plein de couches de papier isolant.. bon enfin je dis ça je dis rien, je n'y connais rien.

Voilà le SIPP est rebranché, quelques mesures:

Ua 130V
Uk (100R) 14V donc 70mA par PL504

Quelques captures en sortie du TS sans CR

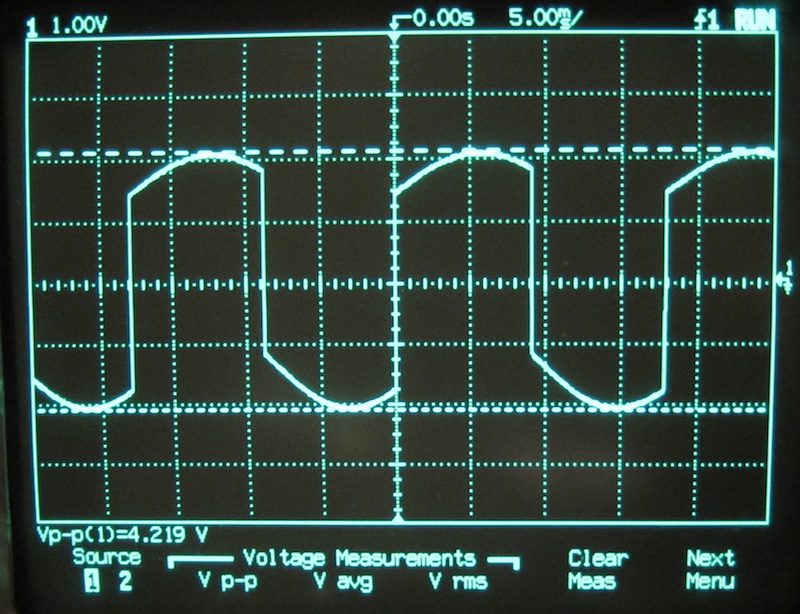

50Hz

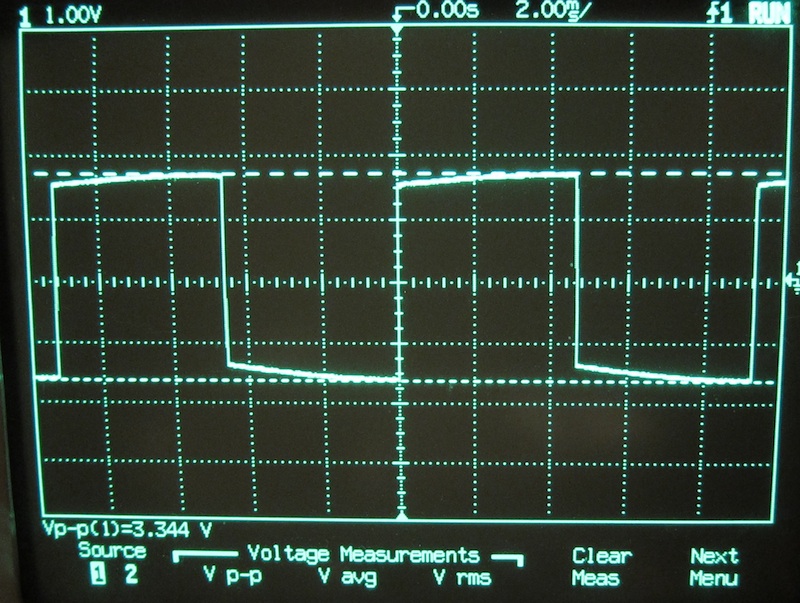

100Hz

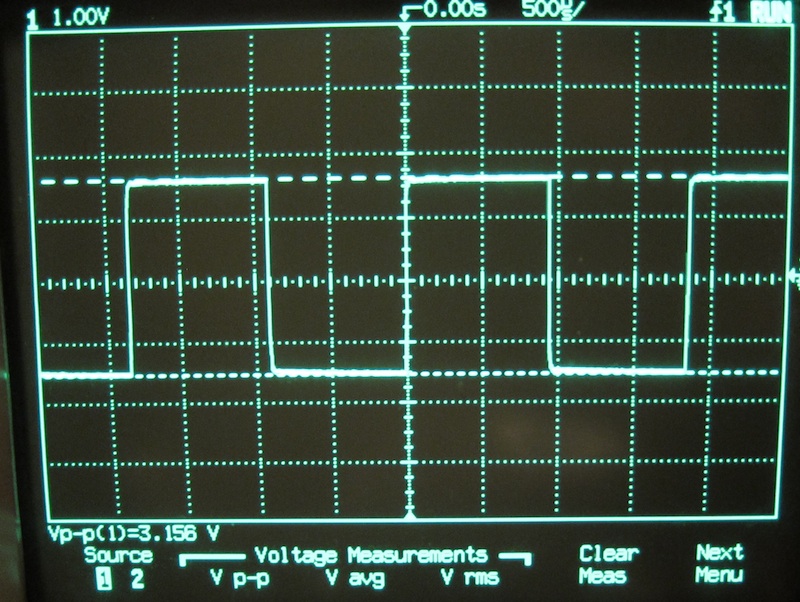

500Hz

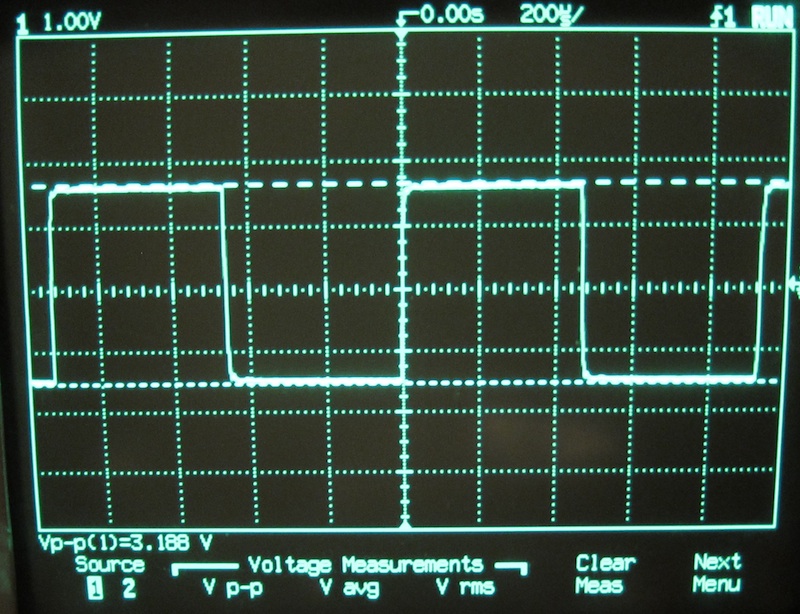

1KHz

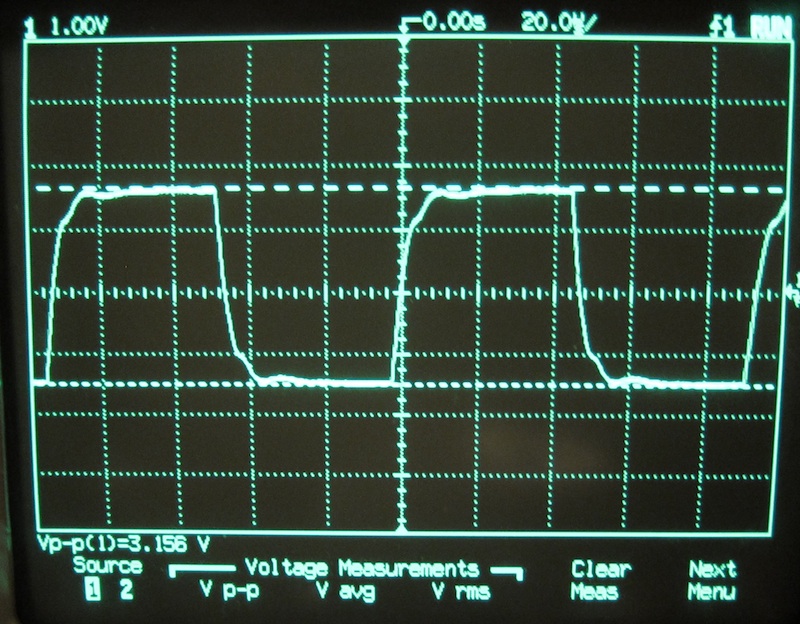

10KHz

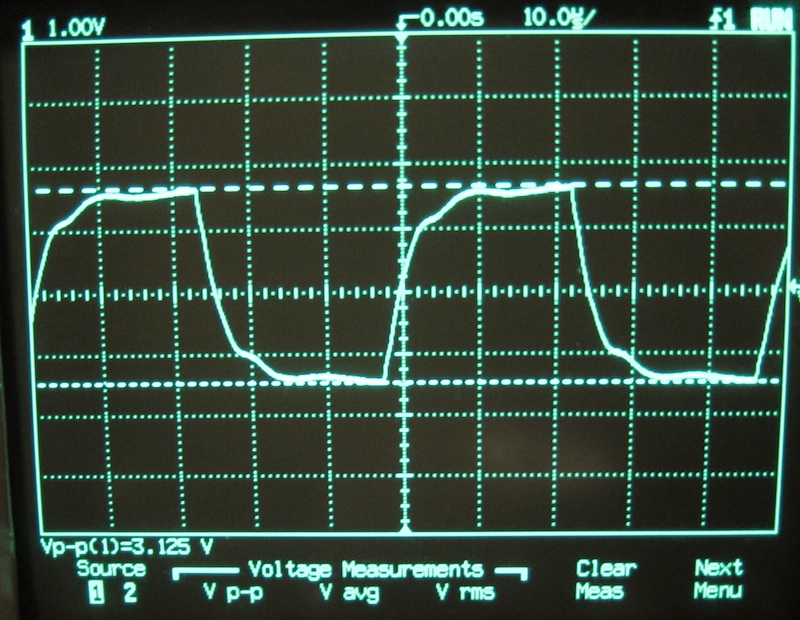

20KHz

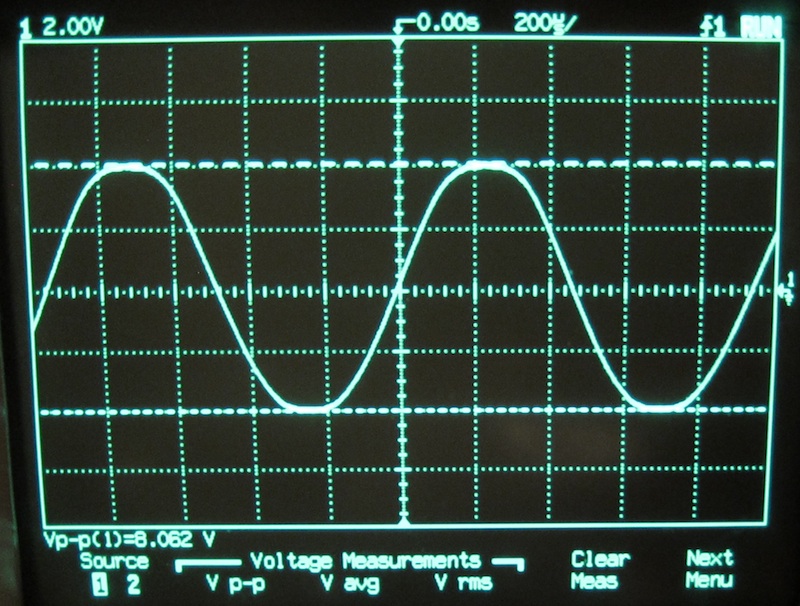

Et une mesure en sinus à 1Khz à l'écrêtage: 8Vpp tout rond, attention ça dépote...

Oui, 8W efficaces !
Connaît on le rapport de transformation du transfo de sortie (qui semble par ailleurs très correct) ?

Yves.

Bonsoir eko2

Tu vois, ça va beaucoup mieux du coup

Joli carré à 10 khz pour ton SIPP

Tu va pouvoir valider pour l'autre voie maintenant et essayer d'autre truc comme
la mesure de la THD, IMD , facteur d'amortissement etc etc

Tu as pas fini, rassure toi

Heu, Yves ça donne 1 watt pour une charge de 8 ohm, sur ça capture je lis 8 Volts plaque à plaque
ou j'ai mal lu

Et sur le schéma page précédente le TRS est marqué 4K5:8

Au programme, viser plutôt 150V (Vak) et 80-100mA, un driver correctement chargé et mieux "biasé", sinon pas eu de souci avec le pot et Rk sur le ur, mais ce serait mieux de le mettre sur la grille du tube inférieur du SIPP comme vous l'aviez conseillé.

Par rapport au transfo, c'est pas mal, potable ou plutôt médiocre ? en sachant qu'il n'y a aucune correction (CR).

Nos messages se croisent, le transfo est un 4K5 (mais non mesuré, c'est le concepteur qui m'avait dit "environ 4K5") et le calcul de la puissance est sur charge résistive de 8 ohms, si je ne me trompe pas ça fait 4V peak donc 2.82V rms donc 1W.

Concernant le transfo, j'ai mesuré une résistance de 105-107 ohms entre CT et anodes, 54-56 ohms pour les prises UL.

1 Watt, exact Je vais me coucher !
