Source de courant

tack69 · **Posté:** Dim 12 Sep 2010, 14:09

Bonjour,

Je souhaite avoir un avis éclairé sur une utilisation de source de courant.

En cours de réflexion et de montage sur la réalisation d'un amplificateur à lampes, j'ai trouvé un schéma d'une source de courant pour calibrer à 2mA la polarisation des cathodes en entrée (préamplificateur/déphaseur).

J'ai joint en fichier le schéma entrée de l'ampli ainsi que celui de la source de courant.

Ma question : ce schéma peut-il s'appliquer tel quel et si oui, quel est le bon Darlington à utiliser.

Merci pour votre réponse.

Fichier(s) joint(s):

Quelques solutions pour réaliser une source de courant-3-bis.jpg [ 12.83 Kio | Vu 6372 fois ]

Fichier(s) joint(s):

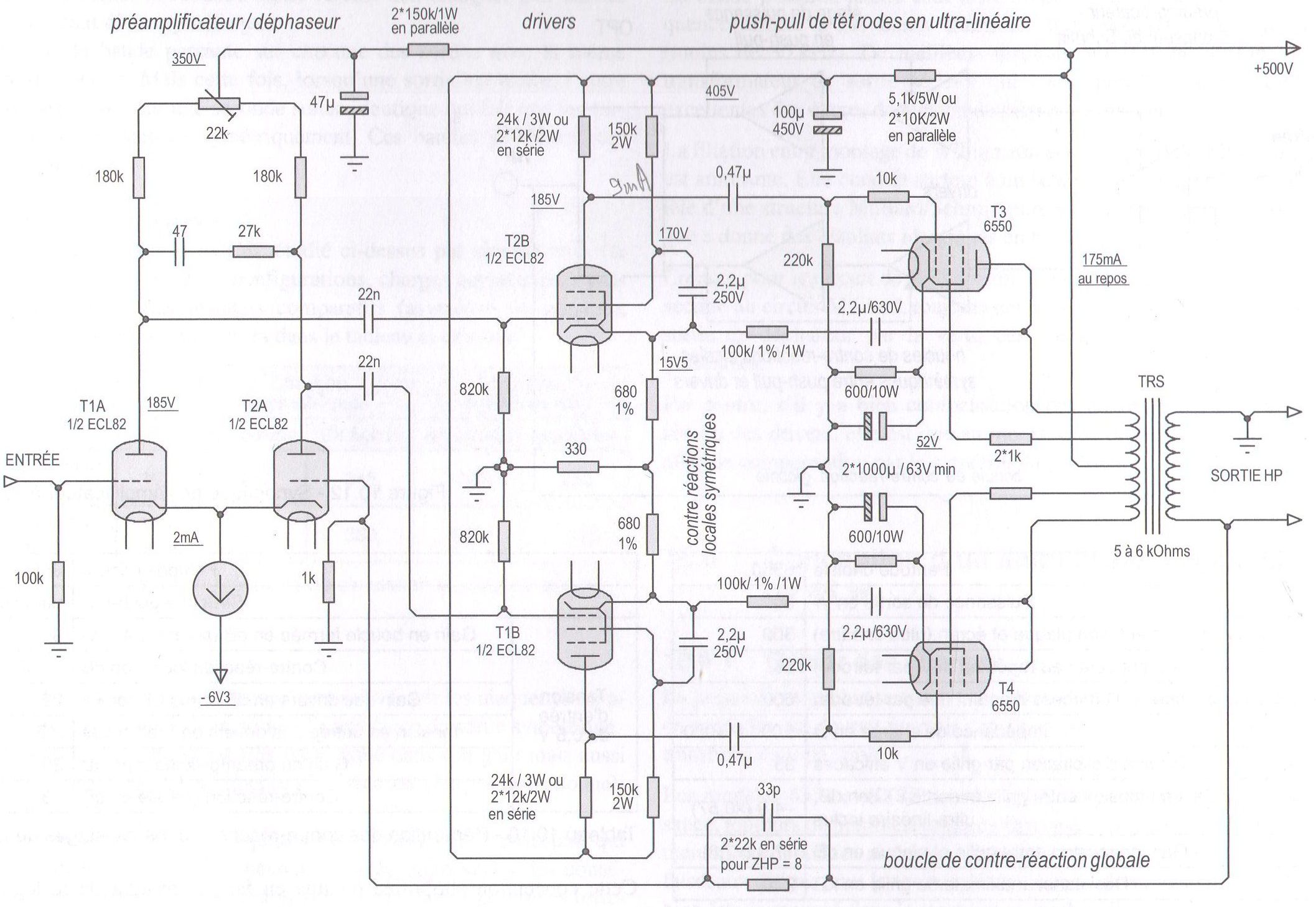

KT88-PP-UL_speudo-GEC_(2xGéGé)-bis.jpg [ 81.59 Kio | Vu 6372 fois ]

Totof · **Posté:** Dim 12 Sep 2010, 15:35

Bonjour

En cherchant un peu avec ce forum tu aurait trouver énormément d'info

déjà celle-ci répétée mainte fois

ensuite d'autre en tapant "Source de courant" dans la rubrique rechercher en haut 3 ème onglets en partant de la droite

pour les composants dans le livre dont tu as extrait les images , ils sitent des références
tu n'a pas le livre je présume

donc regarde ici bas un autre montage "facile"

mais d'abord l'explication

Yves07 a écrit:

Ce montage s'appelle une source de courant (CCS = Constant Current Source),
c'est trompeur parce que ça ne génère pas un courant, ça le régule.

Le BF256, comme la plupart des JFETS se comporte, entre source et drain, comme une simple résistance de quelque kilo ohms.
En rendant sa gate négative (environ 4 Volts pour le BF256C) par rapport à sa source,
cette résistance augmente rapidement et considérablement.
Si cette tension est obtenue par une résistance en série avec la source, il y apparait précisément ces 4 volts.
En ramenant la gate au pied de cette résistance, e courant qui circule se stabilise donc pour cette tension.
Si on souhaite qu'il soit de 1mA, on prend une résistance de (R=U/I) 4 / 1 = 4 Kohms.
Difficile de faire un régulateur de courant plus simple !

Seule contrainte, la tension à ses bornes doit être supérieure à 4Volts, évidemment.

Moins y'en a, mieux c'est :wink:

Yves.

Le montage

Bonne lecture

tack69 · **Posté:** Dim 12 Sep 2010, 16:40

Merci pour ta réponse,

Il est vrai que je suis plutôt débutant et que je suis loin de maîtriser ce domaine, c'est pourquoi j'ai fait appel à cette communauté pour avoir de l'aide.

J'ai déjà effectué des recherches sur audiyofan mais ne maîtrisant pas vraîment le sujet j'ai effectué ce post.

Cordialement

Totof · **Posté:** Dim 12 Sep 2010, 17:23

De rien

Si tu a des questions n'hésite pas :wink:

Mais je suis de nature curieuse , quel schéma quel ampli
pour améliorer ou créer :?:

Bonne suite en tout cas

tack69 · **Posté:** Dim 12 Sep 2010, 19:51

Il sagit d'un KT88 PP UL,

Il me semble que c'est schéma de type GEC en utilisant pour en entrée des ECL82 et avec une contre réaction locale supplémentaire.
Ci-joint le schéma issu du livre "traité moderne des amplificateurs haute-fidélité à tubes" de G. Fiderspil et G. Lallié que je souhaite réaliser.

Bien cordialement.

Totof · **Posté:** Dim 12 Sep 2010, 20:50

tack69 a écrit:

Merci pour ta réponse,

Il est vrai que je suis plutôt débutant et que je suis loin de maîtriser ce domaine, c'est pourquoi j'ai fait appel à cette communauté pour avoir de l'aide.

J'ai déjà effectué des recherches sur audiyofan mais ne maîtrisant pas vraîment le sujet j'ai effectué ce post.

Cordialement

Si tu est réellement débutant , je crains que tu mette la barre vraiment trop haute
cet ampli est destiné a des DIY expérimentés et équipés de matériel conséquent

Je ne veut pas décourager mais c'est attaquer une montagne par sa face
la plus dure , ce schéma est plein d'astuces, réglages et autres subtilitées

Tu trouvera ici des modèles plus adéquats

Déjà de quoi a tu besoin et de quoi est tu équipé :?:

tant en matériel hifi, que de labo pour mettre au point un circuit

Voila un peu de réflexion pour avancer

Sans vouloir offenser bien sûr

A plus

tack69 · **Posté:** Lun 13 Sep 2010, 10:32

Bonjour,

Effectivement ce schéma n'est pas des plus simple.
Je suis épaulé par le pseudo "Laurent ou LARRAGE" que tu dois avoir déjà croisé sur ce site et un autre amis qui a déjà construit plusieurs ampli.

Du côté "labo", je me suis équipé de plusieurs outils tel que
oscilloscope,
géné,
divers voltmètres,
une alimentation "spécial tubes" comprenant une HT pouvant aller jusqu'à +500V, d'une alim de polarisation pouvant aller jusqu'à -60V st de trois alim filaments avec divers courant,
d'un distorsiomètre.
d'une station de soudage,
et de divers tubes que j'ai "amassés" depuis quelques années,
sans parler des différents composants comme résistances, condensateurs, diodes, régulateurs et j'en passe.

Pardon pour cet inventaire à la Prévert mais c'est pour vous expliquer ma détermination en sachant ça ne sera pas facile au début.

J'ai déjà effectué deux ou trois montages, tel que le KTR issu de LED, des enceintes, des filtres "passifs" pour enceintes en suivant stricto les conseils de montages sans avoir à imaginer et bien par exemple "une alimentation complète" pour un ampli.
Mais là je souhaite franchir un pas qui est de réaliser et de comprendre ce que je fais en réalisant une électronique "qui transmet un son digne de ce nom", et apparemment je ne suis pas le seul et ce n'est pas nouveau.
A la vue de mes enceintes, il m'a semblé qu'une puissance minimale de 40 w et voir plus était nécessaire.
D'où mon choix de cet ampli après différentes recherches.

Merci pour l'intérêt que tu portes à mon projet.

Bien Cordialement

Totof · **Posté:** Lun 13 Sep 2010, 12:04

Bonjour

Bon :lol:

ben rien a craindre alors tu sais ou tu va :lol:

Fait nous part de ton avancement , c'est un bon schéma pour bidouiller
et se faire plaisir :wink:

L'autre Lyonnais , c'est indiscret de demander qui s'est ( Guy, P BEN etc ... )

tack69 · **Posté:** Lun 13 Sep 2010, 17:52

Bonjour,

J'ai une question concernant le composant intégré TL431,

Je souhaite l'utiliser comme je l'ai déjà décrit pour une polarisation de -6,3V avec un courant de 2mA.
Mais par ailleurs j'ai vu que que le 1N5305 pouvait être utilisé.
Le premier n'est-il pas plus précis, mais est-il justifié ? (ce n'est pas un problème de coût étant donné que je dispose des deux).
Bien sûr qui peut le plus peut le moins....

Merci à vous

Totof · **Posté:** Lun 13 Sep 2010, 19:36

Bonsoir

Pour le peu que j'en connais

la TL431 est une réf programmable en tension ( 2.5 volts )
qui agit sur la tension cathode anode pour gardé 2.5 volts entre cathode réf
cette CCS est composée d'un transistor aditionel

et la 1n5305 une diode fixe en courant ici 2 ma et ce suffit a elle même
hormis une résistance de charge peut être

Bonne lecture des pages 219 à 227 de ton bouquin :wink:

iriaax · **Posté:** Mar 14 Sep 2010, 11:50

Bonjour !
On a tendance à oublier qu'une source de courant est un ensemble actif, qui réagit en s'opposant au variations de courant engendrées par le signal (comme une CR), sa signature se retrouve forcement en sortie.

chanmix51 · **Posté:** Mar 14 Sep 2010, 15:49

Bonjour Tack,

Sur le schéma de l'ECL86 posté par maître Totof plus haut, tu as une source de courant réalisée avec un mosfet BF256C. Ce petit montage est très simple et facilement réglable (dans la queue de l'inverseur). J'ai également utilisé ce mosfet pour faire une source de courant et régler le bias des lampes de puissance sur un push pull, c'est efficace au pouillème de mA près !

Amicalement,
Chanmix

Totof · **Posté:** Mar 14 Sep 2010, 16:34

Salut

Iriaax a raison , on retrouve "presque" toujours trace "mesurables ou pas"
en sortie du montage , mais le but d'une CCS est d'apporter un plus dans quelque chose
sinon pourquoi compliquer un montage tub13

Sur ce forum il y avait ça aussi
http://www.audiyofan.org/forum/viewtopic.php?f=60&t=7362&hilit=source+de+courant

et ici http://www.audiyofan.org/forum/viewtopic.php?f=60&t=6892&p=75365&hilit=source+de+courant#p75365

et il y a surement d'autre post

Ps pour Chanmix c'est pas maître mais petit apprenti
un bon mot d'un grand monsieur
"Plus j'en apprend, moins j'en sais" , c'est dire a quel point je suis ignorant :oops:

Bonne lecture :wink:

tack69 · **Posté:** Mar 14 Sep 2010, 17:46

Bonjour,

Messieurs chapeau bas, et merci pour vos interventions, de ce pas si j'ose dire je vais regarder ça.

Pour un peu je signerais petit scarabée.

Cordialement

phil677 · **Inscription:** Lun 17 Déc 2007, 00:41 **Messages:** 114

Bonjour

Toujours dans les sources de courants constant les montages a base de régulateur marche très bien ainsi que le IXCP10M45S.
Les montages ont l’avantage d’être simple.
Cordialement philippe.
