 Sujet du message: Montage du PCB DPP EL84
MessagePosté: Lun 11 Avr 2011, 17:21
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 15 Juin 2005, 17:23
Messages: 7306
Localisation: Ardeche
Dans l'espoir de faciliter la recherche des réponses (quand il y aura des questions !) je les regrouperais ici.

A LIRE IMPERATIVEMENT :
http://www.audiyofan.org/forum/viewtopic.php?f=60&t=9135

Yves.

_________________
Seules les choses que l'on refuse de comprendre en leur attribuant des propriétés magiques semblent compliquées.


Haut
 Profil

 Sujet du message: Re: Montage du PCB DPP EL84
MessagePosté: Lun 11 Avr 2011, 19:34
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 15 Juin 2005, 17:23
Messages: 7306
Localisation: Ardeche
samy a écrit:
pour le post-it d'Yves , doit-on faire la modif :

Citation:
Il va sérieusement falloir trouver une circuit de protection !
Simple, brutal mais peu élégant : une zéner 20 Volts / 3W entre chaque cathode et la masse (la cathode de la zéner sur la cathode de la EL84).


Question enregistrée, réponse dans la semaine . . . après la mise à feu !

_________________
Seules les choses que l'on refuse de comprendre en leur attribuant des propriétés magiques semblent compliquées.


Haut
 Profil

 Sujet du message: Re: Montage du PCB DPP EL84
MessagePosté: Ven 15 Avr 2011, 17:09
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 15 Juin 2005, 17:23
Messages: 7306
Localisation: Ardeche
WARNING !

Ne pas utiliser les supports TVTUSUP1063 de Electronique Diffusion !
Je viens d'en recevoir 30, ils ne sont pas en stéatite mais en plastique et ne supportent pas la chaleur.
J'ai signalé l'anomalie et attends une réponse.
Par chance ils sont en rupture de stock (j'ai du prendre les derniers tub16 )

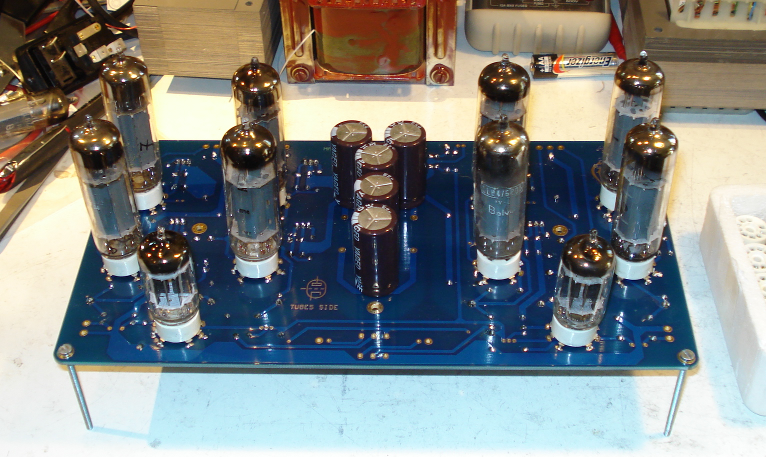

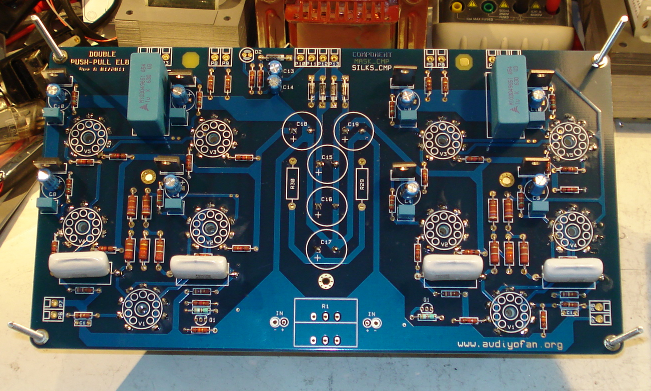

A l'exception des tubes, on peut monter les composants sur n'importe quelle face du circuit.
J'ai mis les condensateurs de filtrage du même côté que les tubes pour réduire la hauteur totale.


Et tout le reste en dessous !

Pas encore trouvé le potentiomètre . . .
A suivre.

Yves.

_________________
Seules les choses que l'on refuse de comprendre en leur attribuant des propriétés magiques semblent compliquées.


Haut
 Profil

 Sujet du message: Re: Montage du PCB DPP EL84
MessagePosté: Jeu 28 Avr 2011, 14:39
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 15 Juin 2005, 17:23
Messages: 7306
Localisation: Ardeche

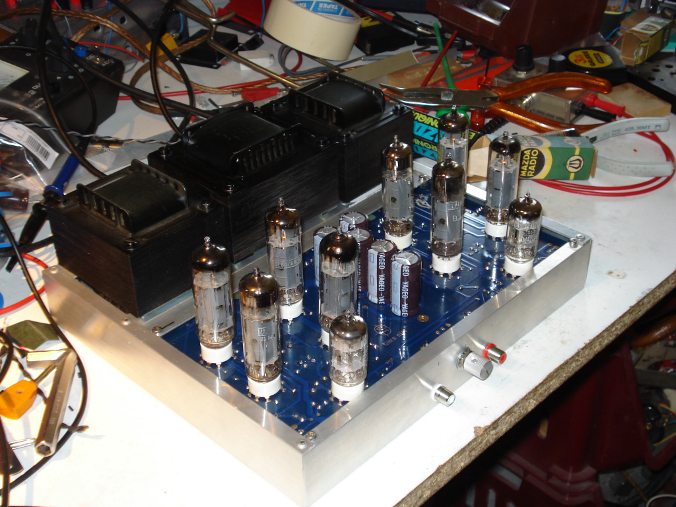

Quelques cornières et rivets pop plus tard . . .

Fichier(s) joint(s):
TOP1.png [ 578.33 Kio | Vu 19626 fois ]


A suivre . . .

_________________
Seules les choses que l'on refuse de comprendre en leur attribuant des propriétés magiques semblent compliquées.


Haut
 Profil

 Sujet du message: Re: Montage du PCB DPP EL84
MessagePosté: Ven 29 Avr 2011, 12:39
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 15 Juin 2005, 17:23
Messages: 7306
Localisation: Ardeche
Fichier(s) joint(s):
TrsCr.png [ 602.41 Kio | Vu 19560 fois ]


Le raccordement du transfo de sortie (ici en 8 Ohms) et de la contre réaction (torsade gris/noir) pour qu'elle soit "dans le bon sens".
Du fait de l'implantation "en miroir", les fils d'anodes doivent être inversés sur l'autre canal.

Une 220K 2Watts rajoutée au milieu en bas entre C15 et C16 pour décharger les condensateurs de filtrage.

A suivre . . .

_________________
Seules les choses que l'on refuse de comprendre en leur attribuant des propriétés magiques semblent compliquées.


Haut
 Profil

 Sujet du message: Re: Montage du PCB DPP EL84
MessagePosté: Ven 29 Avr 2011, 19:29
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 15 Juin 2005, 17:23
Messages: 7306
Localisation: Ardeche
Toutes les valeurs conformes à la nomenclature sauf le potentiometre et la résistance de 220K en // sur la HT.
Première mise à feu : Générateur d'ultra sons curse
Faute d'une meilleure idée et pour pouvoir poursuivre, ajouté un condo de 27pF entre les anodes des ECC83. Ca baigne.

Après poubellisation de quelques vieilles EL84, mesures préliminaires correctes: plus de 20W avant écrétage, moins de 1% THD à 10W malgrè un grande disparité dans les tubes: les tensions de cathode au repos s'étalent entre 8,5V pour la plus "molle" et 11V pour la plus nerveuse.
La HT est de 295 / 300V sur chaque canal.
J'attend une poignée de 6P14.

Les carrés sont carrés de 40Hz à plus de 10KHz et la bande passante est plate dans le dB.

Ecouté un peu de musique, pas de problème, ça marche et ça marche fort avec les HPs Philips 97dB :shock:

Mais . . .

Ca chauffe ! 8 x EL84 dissipant chacune un peu plus de 10W, c'est pas rien.
En régime sinus à 20W, les cathodes "grimpent" à plus de 15 Volts, les condos de découplages ne vont pas résister longtemps ! Prévoir des 25V.

Suite dès réceptions des tubes russes, remplacement des condos de cathode et réduction des courants de repos.

Yves.

_________________
Seules les choses que l'on refuse de comprendre en leur attribuant des propriétés magiques semblent compliquées.


Haut
 Profil

 Sujet du message: Re: Montage du PCB DPP EL84
MessagePosté: Mar 03 Mai 2011, 19:28
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 15 Juin 2005, 17:23
Messages: 7306
Localisation: Ardeche
Yves07 a écrit:
Première mise à feu : Générateur d'ultra sons curse
Faute d'une meilleure idée et pour pouvoir poursuivre, ajouté un condo de 27pF entre les anodes des ECC83. Ca baigne.

Ce sont les 7905 qui oscillent curse

Monter des condos de 300 à 500nF en parallèle sur R13, R16, R19 et R22. Droite et gauche, 8 en tout.
http://www.electronique-diffusion.fr/product_info.php?cPath=99_151_188&products_id=2069
et enlever le 27pF.

A suivre . . .

_________________
Seules les choses que l'on refuse de comprendre en leur attribuant des propriétés magiques semblent compliquées.


Haut
 Profil

 Sujet du message: Re: Montage du PCB DPP EL84
MessagePosté: Jeu 12 Mai 2011, 10:20
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 15 Juin 2005, 17:23
Messages: 7306
Localisation: Ardeche
Récap du jour.

Schéma de référence:
http://svle.free.fr/DPP-EL84/DPP-EL84-B-SCH.pdf

1- A faire impérativement:
- Installer une 220K 2W en parallèle sur C15 pour décharger les condos "rapidement"
- Augmenter les valeurs de R13, R16, R19 et R22 à 220 Ohms (réduction du courant de repos des EL84 et, par conséquent du dégagement de calories)
- Ajouter 8 condensateurs de 0,2 à 0,5µF 50V céramique en parallèle sur ces résistances (empécher les 7905 d'osciller).
- Remplacer R8 par un strap (ou la court circuiter sans l'enlever).
- Monter un condensateur de 22µF 350V entre ce point et la masse (suppression de la CR symétrique en attendant mieux . . . si possible).

A suivre . . .

Yves.
