Bonjour !

J'ai un boulot que je dois réaliser sous Eagle et je suis à la rue

Y aurait-il un utilisateur "expérimenté" dans le coin ???

Merci Merci Merci !!!

Je sais pas si ça répond mais y'a un tuto français qui permet de démarrer :

ftp://ftp.cadsoft.de/eagle/userfiles/do ... gle_fr.pdf


guy

Pour le démarrage c'est bon.

J'ai des trucs que je faisais facilement sous Kicad et que je n'arrive pas à faire aussi bien sous Eagle. Genre la mettre un frein thermique sur un via, reprendre une piste par son milieu...

Salut Wismerhill

J'ai quelques notions sous Eagle
C'est quoi tes soucis

A plus

Merci !

Je t’enverrais un MP semaine prochaine. Là c'est WE

Pas de soucis

Tu n'hésite pas hein

Même ce weekend je te réponds dès que j'ai soit le temps soit la réponse

Bon weekend

J'ai trouvé pas mal de réponses sur le net mais là j'en ai une !

Comment on fait un schéma sur plusieurs pages ?

Merci

Bonjour Wismerhill
avec une version officielle ou officieuse de Eagle
tu as accès a plusieurs couches sur les PCB et plusieurs
pages pour les schémas

Sur le schéma en cour en haut de ton écran tu a un bouton qui te permet
de passer du PCB au Schéma en cliquant
en mode schéma juste à sa droite tu as une boîte de sélection marqué "1/1"
tu l'ouvre et tu choisi new
tu devrais avoir après 1/2 et 2/2

petite copie d'écran ci-joint

Merci je vais regarder de ce coté.

Est-ce qu'il est possible de cliquer sur un composant sur le schéma et de l'avoir en surbrillance sur le PCB ? Et inversement ?

A qoi sert l'icone "oeil" et "mark" juste dessous ?

Mark je sais pas je m'en suis jamais servi mais il me semble avoir lu
quand cliquant sur un signal tu vois toutes les connexions a ce signal du moins sur les PCB
mais oeil oui sur un PCB par exemple ça mais en surbrillance le composant ou on clique
et en bas de l'écran tu as le nom le package de dito
Et sur les chéma par exemple en clicquant sur une 6F12P (partie triode) tu obtiens en surbrillance
son chauffage et sa partie pentode , pratique pour connecter les signaux quand tu
as plusieurs fois le même tube
A plus je vais courrir

Ok, j'etais pas loin avec l'oeil.

Merci, bonne balade.

Encore une question :-)

Quand on ouvre un PCB sous Eagle, les plans de masses sont affichés juste par leurs contours.

Si on clique sur "Ratsnest" les plans de masses sont remplis.

Comment faire pour les vider sans avoir à fermer le PCB et à le réouvrir ?

Merci !

Salut Seb

Tu clique sur le bouton outil "Ripup routed tracks to airwires"
Voire la capture d'écran le bouton de droite en relief
et ensuite tu clique sur ton plan de masse pour le remettre en pointillé

A plus

Nickel ! Merci Totof

Bonjour Seb

De plus si tu veut re-router un signal manuellement
avec cet outil tu remets en "airwires" et avec celui à ça gauche
tu re-route en selectionnant la couche au choix

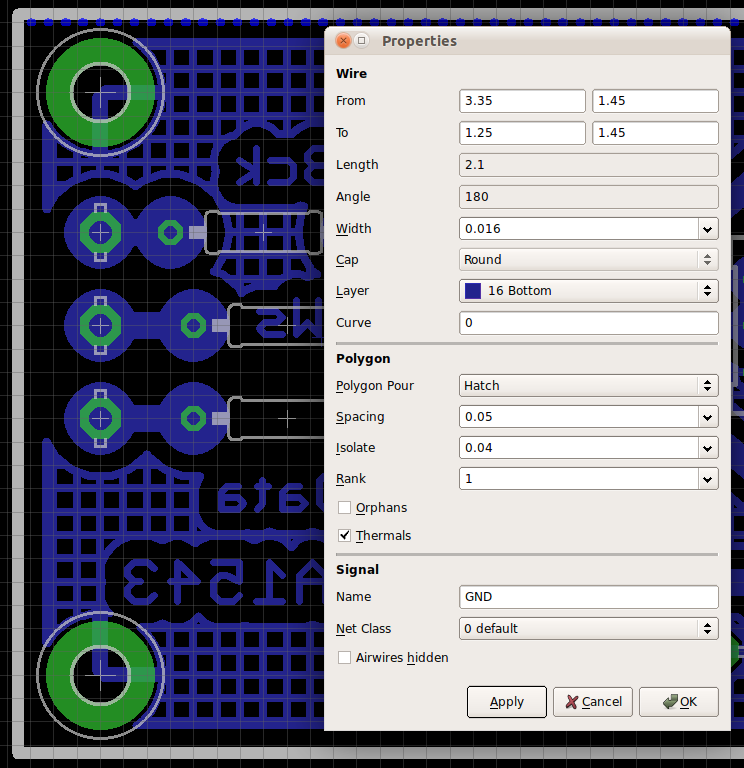

Autre astuces au lieu de remplir le polygone par du plein tu peut le remplir
par des carrépour formé des croissillons

Click droit sur ton polygon et dans le menu déroulant "Polygon Pour"
tu choisi Hatch

Comme la capture d'écran ci-jointe

Bonne journée à toi
