Bonjour a tous,

Après les ECL86, EL84, 6L6 et EL34, j'ai envie de construire un nouvel ampli mais pour changer un peu avec des triodes cette fois!
Je n'ai pas le budget pour les grosses triodes dîtes "audiophiles" comme les 300B ou 845...

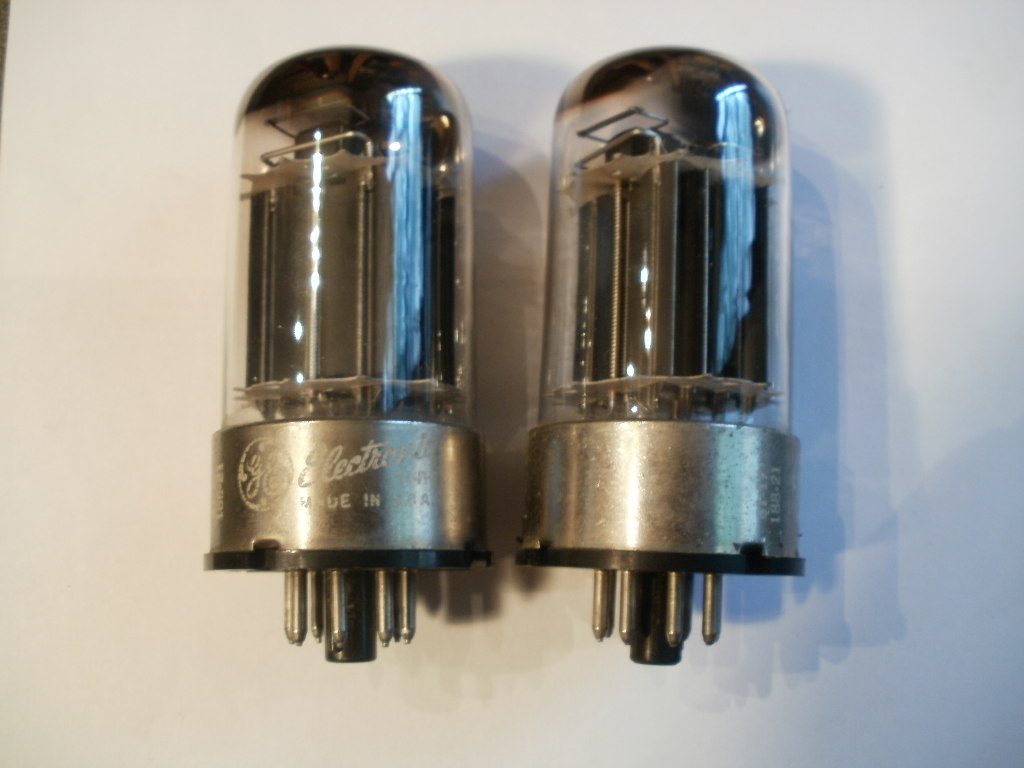

Mais il me reste dans mes tiroirs une paire de 6080 en bon état (testées sur mon 310)
Alors, j'ai lu plusieurs choses sur le forum et particulièrement ceci:
viewtopic.php?f=60&t=5049&hilit=6as7g
Par contre, au fur et a mesure de la lecture des 11 pages, j'ai cru comprendre qu'il y avait des évolutions a apporter au schéma !?
avez vous des conseils a me donner?
a l'avance merci
a bientôt
philippe

Hello Philot,

Tu as pas mal de littérature dans le genre sur ce forum. La dernière réalisation en date est à ma connaissance le presqu'OTL d'Alain93 dont le schéma est assez "efficace"

Amicalement,
Grégoire

Bonjour,

Pour avoir c'est lampes en ballast attention à l'appairage. Non seulement il y a de grandes disparités et en plus il y en a entre les 2 sections de triode.

Cdt.

Eric

Merci Grégoire,

Je viens de lire l'article d'Alain93 et il me donne envie de l'essayer!
pas de gros condo dans le trajet du signal et un TRS a priori "faisable"
Me reste a trouver un TR de 2X115V......en fouillant bien

Je vais lire une seconde fois
merci beaucoup!

Eric,
Oui, je m'en suis aperçu et j'ai eu un peu de mal a en trier deux " assez proche "en caractéristiques
mais bon, j'ai quand même envie d'essayer!

cordialement
philippe

Bonjour Philippe,

Je viens justement de commencer un SE de 6080 - celui qui est sur le site d'Yves.

Charly

Je pense que ces transformateurs devraient aller,
Je sort 2X140V avec ma tension secteur à 236V.....Il faudra peut être "jongler" un peu avec la HT

Salut Charly, tiens c'est marrant, ça!

Charly,
Je n'ai pas vu de 6080 SE sur le site de Yves

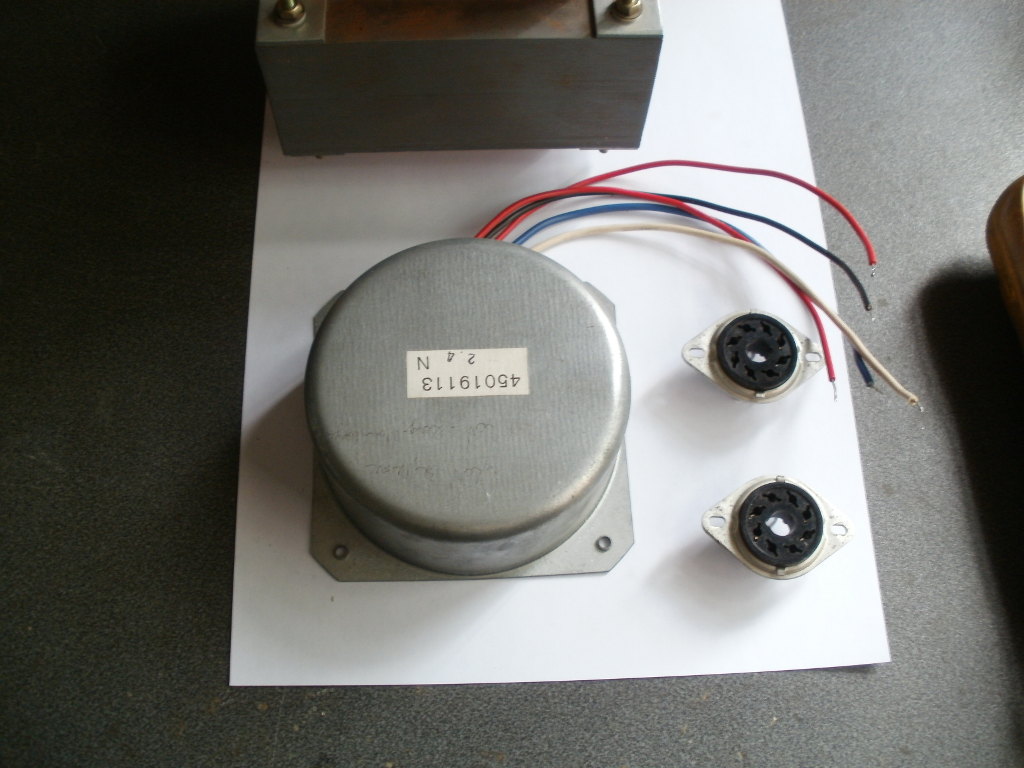

pour faire un essai avec le presqu'otl, j'ai un torique qui me sort 2X23.5V (toujours avec mon secteur à 236V), je pense que le rapport sera plus élevé....

Tu as mal cherché ........http://www.dissident-audio.com/SE_6AS7/Schema.pdf

Merci Charly,

Pour le presqu'OTL de 6C41, j'ai l'impression que la 6080 est différente et que la droite de charge doit l'être aussi
Je ne peux donc pas recopier ce schéma a la lettre
Avec un point de repos a 110V et une polar a -30V, je n'arrive a rien!
De plus je ne connais pas la résistance de charge et je ne sais pas comment tracer une droite sans!

pouvez vous me guider?
Merci beaucoup
philippe

Bonjour Philot

plusieurs voies s'ouvre à toi

D'abord un peu de littérature ici https://skydrive.live.com/#cid=BC6D058043F0D364&id=BC6D058043F0D364!187

les archives nommées droite de charge et plus précisément celle qui est spécifiée triode

Ensuite tu peux utiliser le logiciel de Yves TCT sous Wine avec le .tdf d'une 6080
en gros tu auras un outil semi-automatique pour voir les effets de la pente et de la tension du driver à appliquer

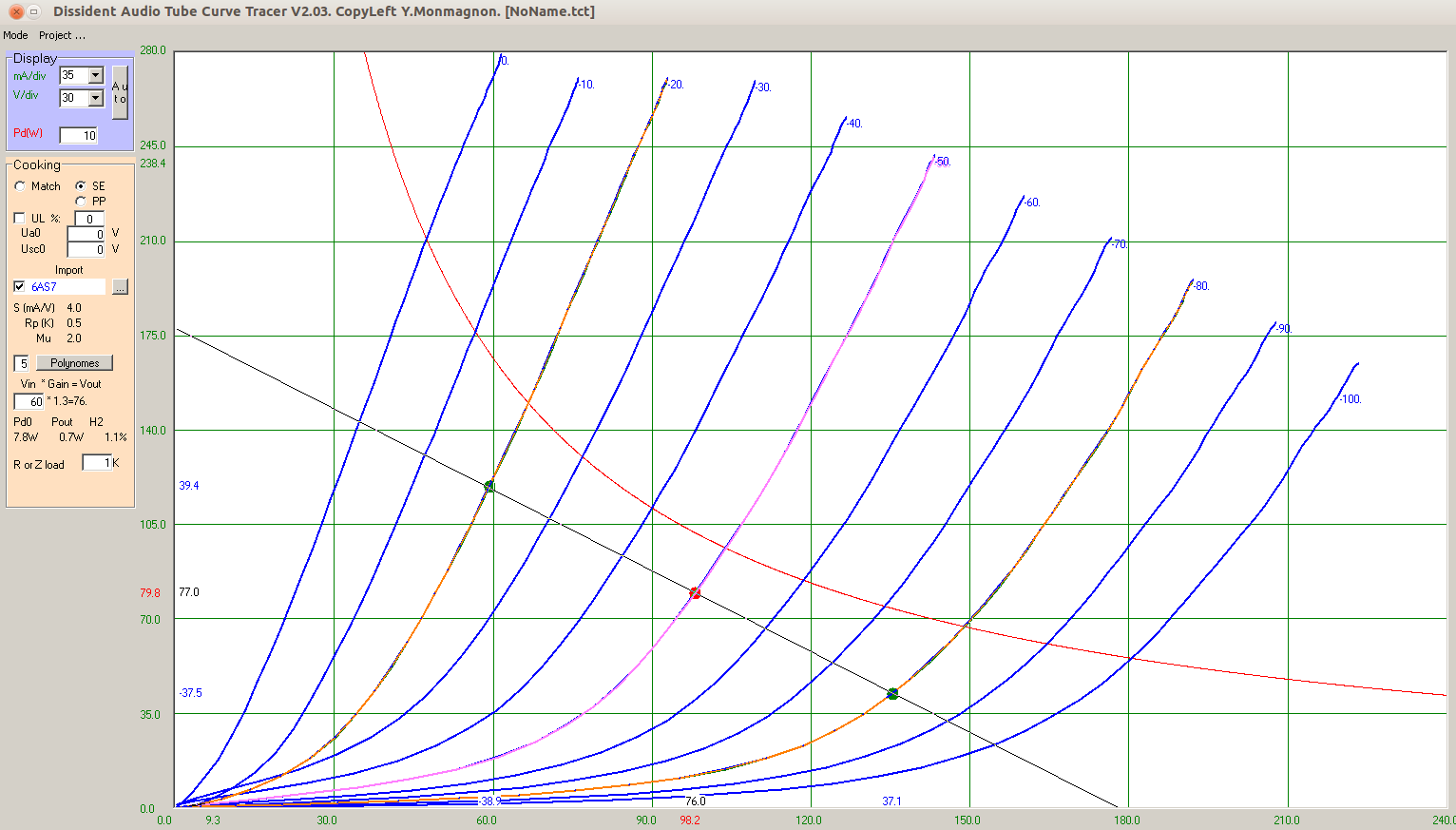

Comme ceci

A+

Bonjour Totof,

Mon cerveau a bien du mal a comprendre ces choses là!

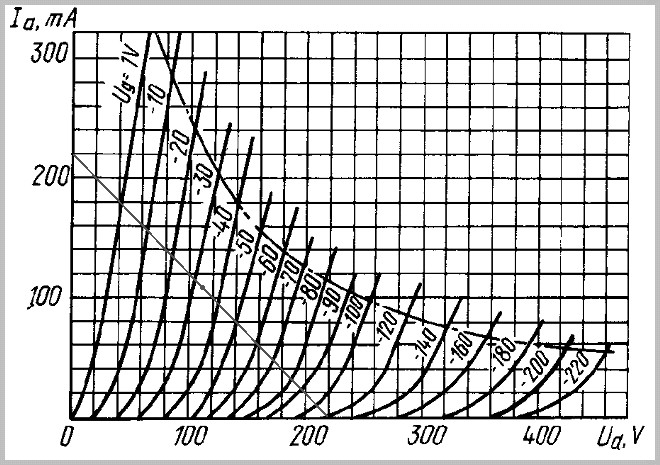

j'avais commencé par tracer la droite de charge pour le montage avec la 6C41 (que j’insère en dessous pour voir si c'est ça!)
Mais en prenant les mêmes points de fonctionnement ça ne "rentrait" pas pour une 6080 et j'en étai arrivé a peu près a ce que tu viens de me montrer soit pour une polar a -50V, un point de repos à 100V
Maintenant, si tu me dit qu'il y a d'autres possibilités, tu risques de m'embrouiller...
déjà que je vais avoir du mal a trouver les bonnes valeurs de résistance pour avoir -50 et -150V sur l'anode et la cathode du tube déphaseur!

Bonsoir Philot

Non non commence par regarder le doc nommé droite de charge en classe AB
avec la puissance max dissipée du tube et le bias et retrace une droite de charge

le but du jeu avoir le plus grand delta de tension de Va le long de cette droite de charge
provoquer par le plus grand delta de tension Vg1 , c'est là que le logiciel de Yves est fantastique
( sur ma capture tu vois qu'il te faut un swing de 60 Volts càc pour obtenir
en sortie 76 Volts de swing pour ton TRS

Mais on peut faire mieux, une fois que tu as compris le principe on en redsicute

Pense juste que tu veux faire un SE donc l'impédance de ta droite de charge est par exemple
1K5 au total , pas besoin de diviser par 2 ou 4 comme pour un PP

A+

Totof,

ou puis je trouver le 6080.tdf?

Re

Là http://www.dissident-audio.com/AutoIndex/index.php?dir=Traceur/&file=TCTupdate.zip

tu télécharge l'archive et tu as le TCT à jour et un dossier contenant les .tdf que Yves à réalisé

Amuse toi bien

Bonjour Totof et tout le monde

Pas très clair pour moi tout ça!
Je crois bien que je vais me fier a cette mesure et commencer a câbler
j'appréhenderai mieux une fois que je pourrai mesurer sur pied
de toute façon la droite de charge ne peut être que parallèle a celle indiquée donc soit j'augmente la tension du point de repos ou soit je la baisse selon la charge du tube déphaseur..non?

Et puis, si je me plante, on fera direction poubelle...
