Bonjour,
Je viens de déterrer l'ampli guitare de M Arbelot paru dans LED 299-302 ( 2006 ), que j'avais démarré à l'époque puis abandonné en raison de problèmes de ronflement.
Il s'agit d'un double PP de 6L6GC,transfo de sortie 3K8, HT environ 460V, polarisation fixe et régulée des 6L6.
Au niveau du transfo de sortie je trouve une originalité que je n'avais pas notée à l'époque:
Sur PM primaire HT normale, mais entre A1 et A2 du primaire je trouve un filtre RC série soi disant " pour annuler de petites oscillations résiduelles".
Ne trouvant dans le texte aucun renseignement sur les valeurs de R et de C quelqu'un pourrait il éclairer ma lanterne et me renseigner sur l'ordre de grandeur des éléments de ce filtre ainsi que sur son intérêt.
Merci
Pierre

Bonjour Pierre,

Je ne connais pas cet ampli, aurais tu un schéma à tout hasard?

A bientôt!


François

C'est probablement à mettre si, quand tu auras fini ton ampli, tu as, toi aussi, une oscillation qui t'ennuie. Dans ce cas là, les valeurs seront à choisir en fonction de ce que t'indiquera ton oscilloscope..... et de celles dont tu disposes dans tes tiroirs.

Charly

Merci Charly pour ta réponse,
Je vais donc attendre et revisiter tout l'ampli avant de vérifier ce qui en sort.
Pour ma gouverne perso, s'agit il un filtre passe RC passe bas ? Comment se calcule t il en fonction de la fréquence à éliminer ?
Pierre

Re bonjour,

Ca je sais! Si c'est une résistance en série et un condensateur en parallèle, la fréquence de coupure à 3dB est égale à:
f = 1/(2*PI*R*C)

A bientôt!


François

Oui, mais ici ça ne sert qu'à calmer les suroscillations qui peuvent se produire DANS le transfo selon ses performances.
Les valeurs dépendent donc des "défauts" à corriger, autrement dit, seront différentes d'un transfo à l'autre, voire inutiles . . .
A la louche, c'est de l'ordre de 1 à 5nF en série avec 1 à 10K ohms !
Attention, la tension entre les anodes peut atteindre 4 fois la tension d'alimentation

Yves.

Bonsoir à tous

Comme dès fois c'est plus facile de se baser sur le schéma pour comprendre de quoi on parle

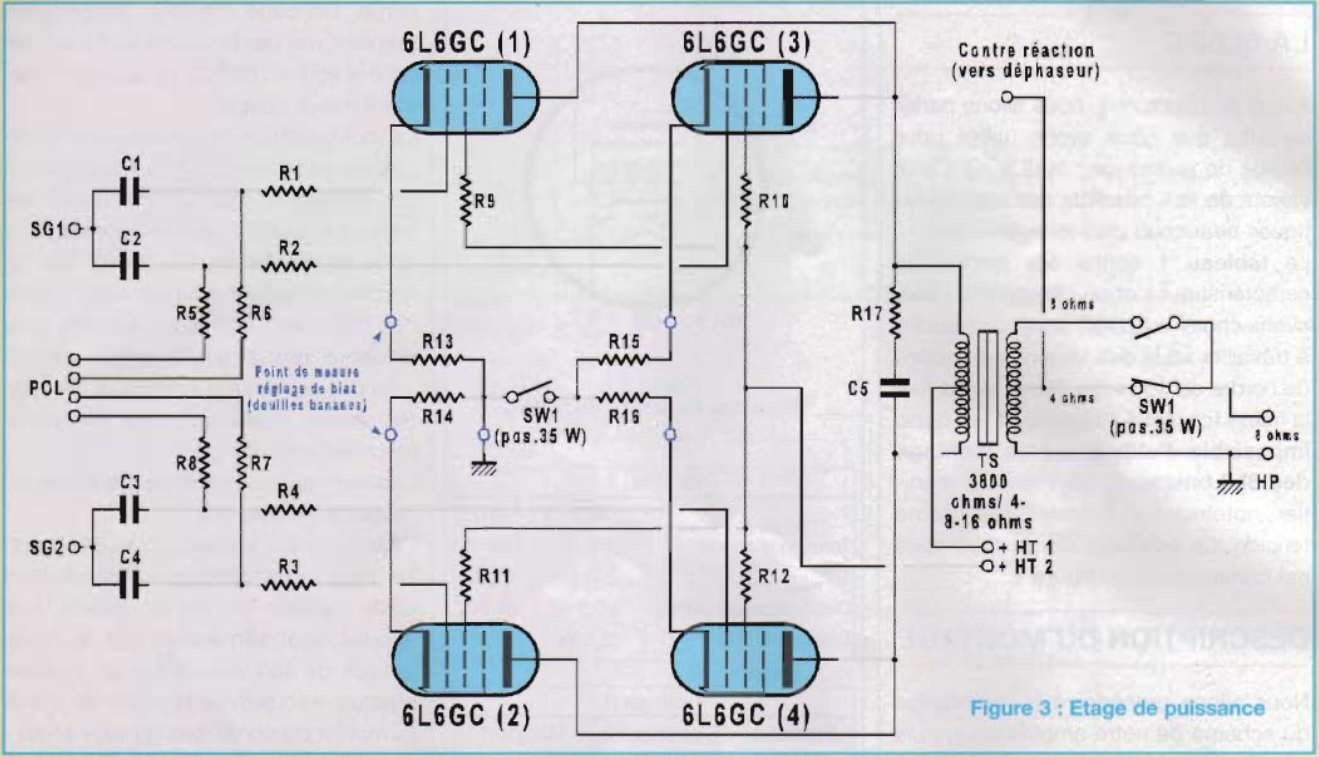

Voici l'ampli

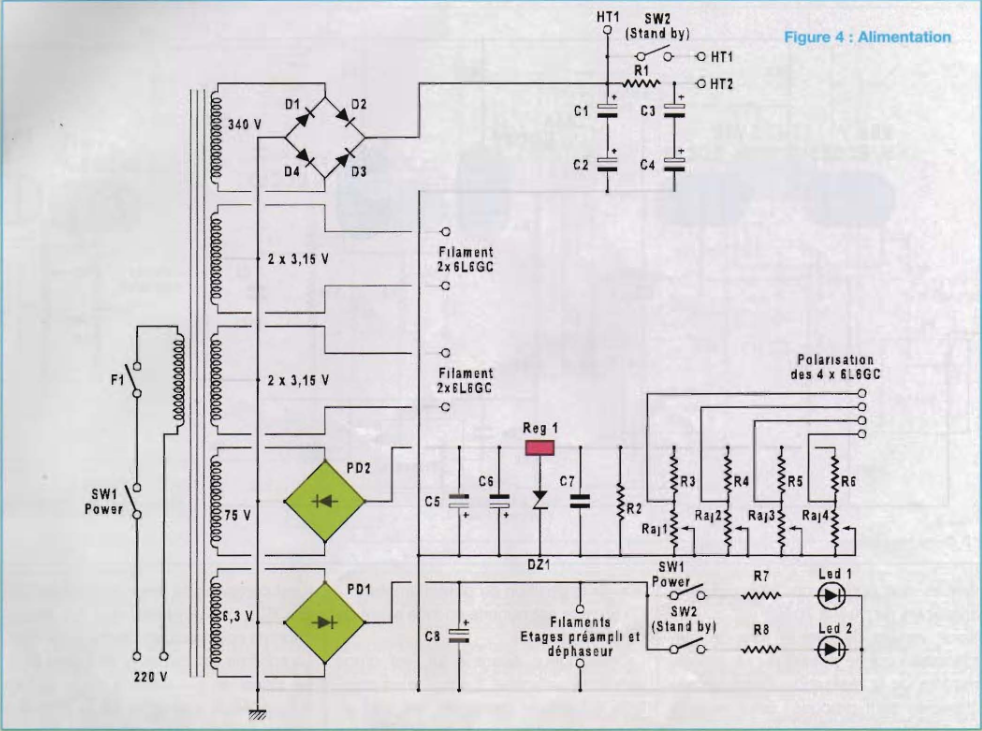

l'alim

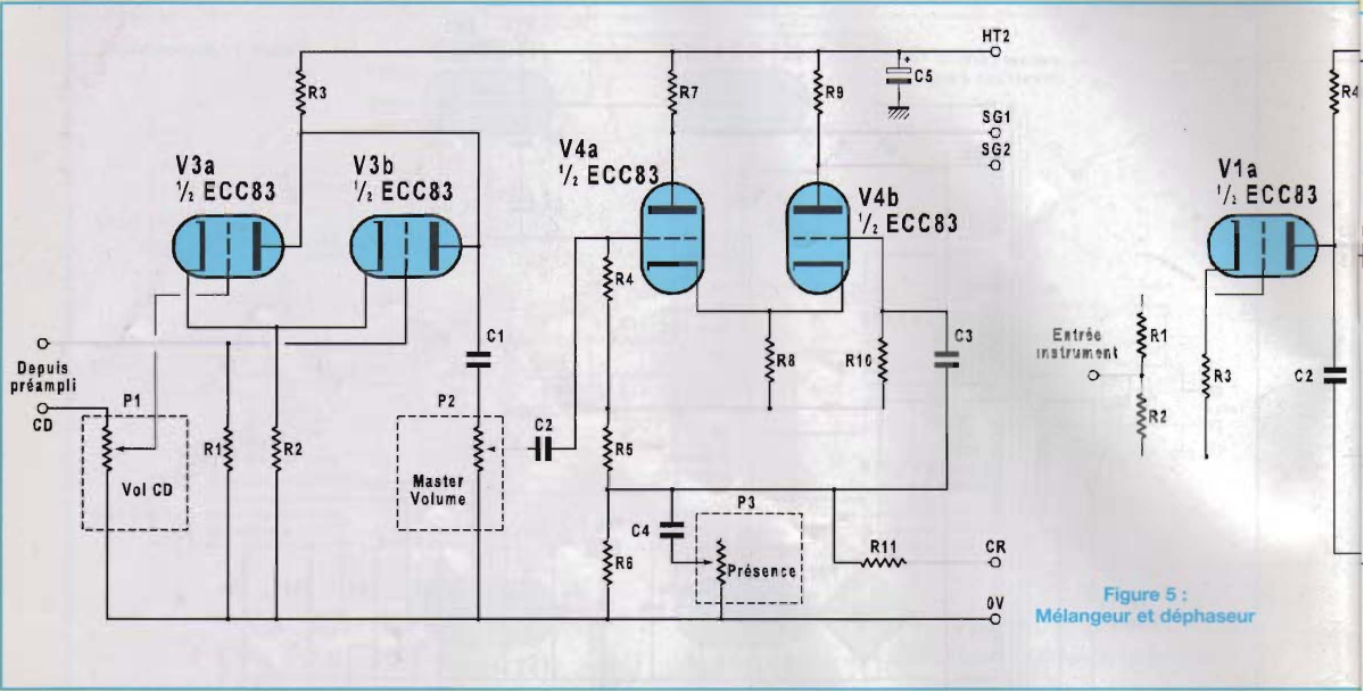

Le mélengeur déphaseur



et le préampli "clean overdrive"



Pour ceux qui n'ont pas la revue papier
l'article complet du n°299 et 300 compilé



Bonne lecture

Merci pour tous ces renseignements.
Si j'ai bien compris je vais terminer cet ampli guitare , puis voir à l'oscilloscope ce qui sort sans modulation sur une charge de 8 ohms /50W.
Les suroscillations doivent être visualisables sur un oscilloscope .
Sur les HP cela se manifestent elles par un sifflement un bruit ou un ronflement ?
Pierre

Si tes suroscillations sont inférieures à 20 Khz, tu entendras un sifflement dans tes HPs. si elles sont > à 20 KHz, tu n'entendras rien ou du souffle, est là où l'oscillo te sera utile ! ! ! ! ! : tu les verras.
Les supprimer rendra le son plus propre. Mais sur un ampli guitare sera-ce utile ?.

Charly

Pas sûr !
Les "sur"oscillations peuvent n'apparaître que "super"posées au signal !
Sinon, ce sont des oscillations; les conséquences, les causes et les remèdes sont différents, il FAUT les supprimer.

Yves.

Je ne trouve pas sur le schéma de résistance d'équilibrage entre C1 C2 et C3 C4.
Il serait peut être judicieux d'en mettre pour préserver les 2 chimiques et cela permettrait une décharge rapide des chimiques à l'extinction ?
Pierre

Oui !

Yop yop!

Attention toutefois, souvent, les HP guitare ne vont pas plus haut que 5kHz! Par contre si c'est des bons, souvent le rendement est assez élevé (un Vintage 30 est donné pour 100dB par exemple).
Quant au fait de rendre plus propre le son de la guitare, je pense que oui c'est utile. Ce qui est souvent recherché par les guitariste sur l'ampli (sans effets externes), c'est les harmoniques d'ordre 2 (avec de l'ordre trois pour les brutes aussi), et surtout le phénomène de compression (très important ça). Rajouter une oscillation par dessus, ce n'est pas un bon plan, vu la richesse du spectre en "distorsion" ça doit même être bizarre. A moins de vouloir du chorus peut être

A bientôt!


François

Bonjour,
J'ai refait tout le câblage de l'étage de puissance.
Vérification de la HT nickel
polarisations des tubes de sortie réglées nickel
tout petit ronflement résiduel que je vais sans doute arriver à minimiser encore.
Comme indiqué sur le schéma mis en ligne par Totof je branche le déphaseur , mélangeur pour tester l'entrée CD.
Je monte le potar général et celui de l'entrée CD : il ne se passe rien : pas de musique.
Par contre quand je coupe la HT ,au bout de 1 seconde j'entends de la musique dans mon HP pendant environ 5 secondes.
Si ensuite je coupe l'alimentation des filaments même phénomène pendant 5 secondes .
Quelqu'un a t il une idée de ce qui se passe ?

Bonjour

As tu vérifier tout ton câblage, car les schéma que j'ai posté son de mauvaise qualité issu du net , si il faut j'ai les originaux
dans un placard mais tu les as peut être aussi , si besoin fait signe

As tu vérifier les points de fonctionnement , la présence de signal en sortie de déphaseur et en entrée des finales

A+
