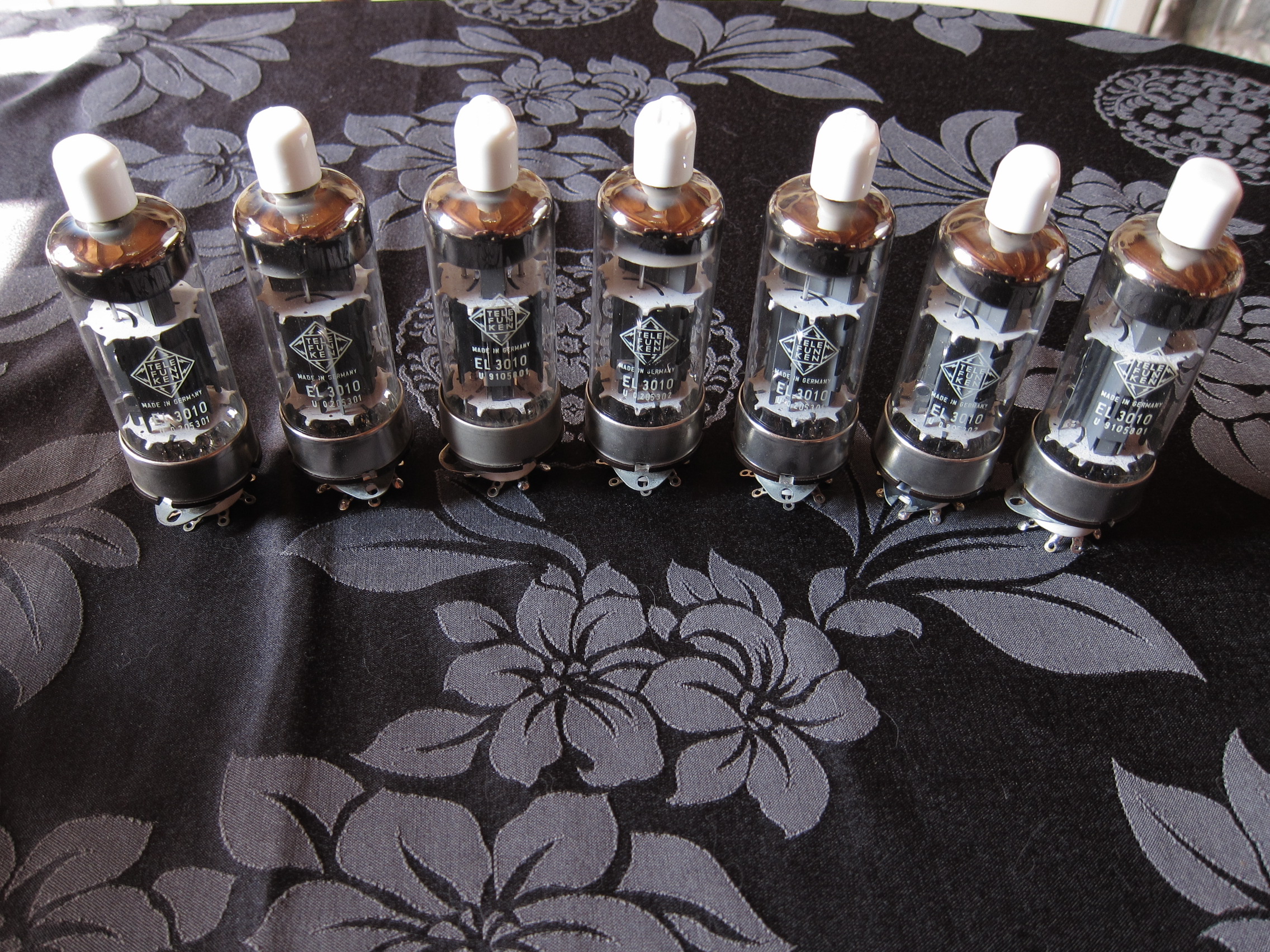

Ca trainait au grenier.

SPUD

Par contre avec ce genre de bestiole faudra arrêter de câbler n'importe comment

Quel genre de précaution faut-il prendre avec ces monstres probablement facilement instables ?
je pensais les tester dans un premier temps en triode, pas plus de 150V 80mA soit une Rk d'environ 100 ohms.
g1 directement à la masse et une 1K entre a et g2 ?

http://www.mif.pg.gda.pl/homepages/frank/sheets/128/e/EL3010.pdf

50ma/V

C'est quelque chose comme ça qu'il faut souder directement sur le capuchon d'anode ?

http://www.ebay.fr/itm/RF-Choke-5800uh-or-5-8mh-200ma-/310695460274?pt=LH_DefaultDomain_0&hash=item4856e47db2

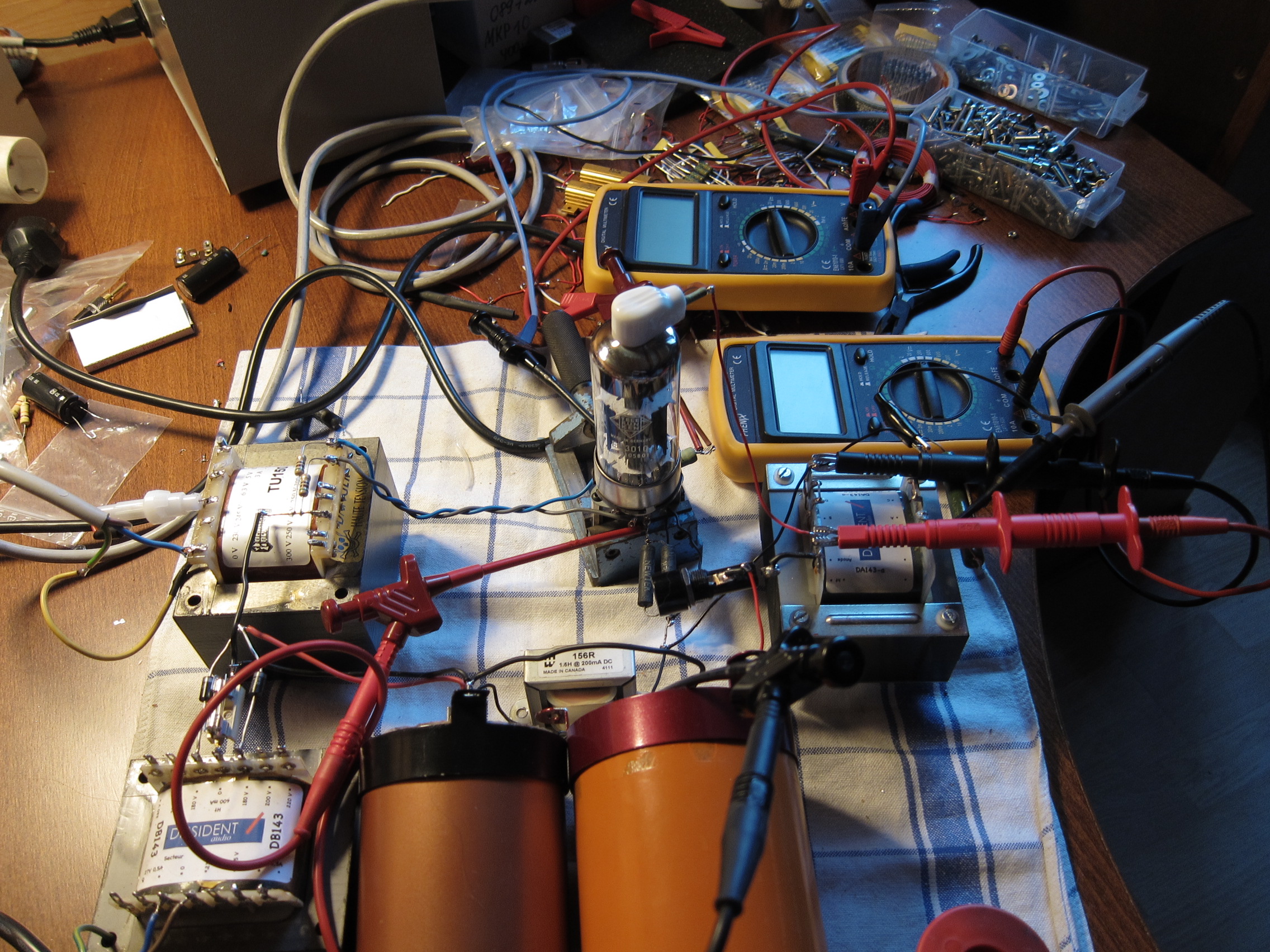

Sinon les 7 tubes ont été testés en triode avec Va=Vg2 à 155V et une Rk de 100 ohms, ça développe seulement entre 50 et 57mA en moyenne (donc 5.5 à 5.7V relevé à la cathode), ça ne correspond pas du tout au réseau sur le datasheet, non ? Ig2 compris entre 4.5 et 9 mA.

hello ,

c est beaucoup plus conséquent qu une EL 34 cette série de tube

et le tarif sur @Bay , ca fait mal au ventre si tu les fumes !

Effectivement, ça ne correspond pas du tout !

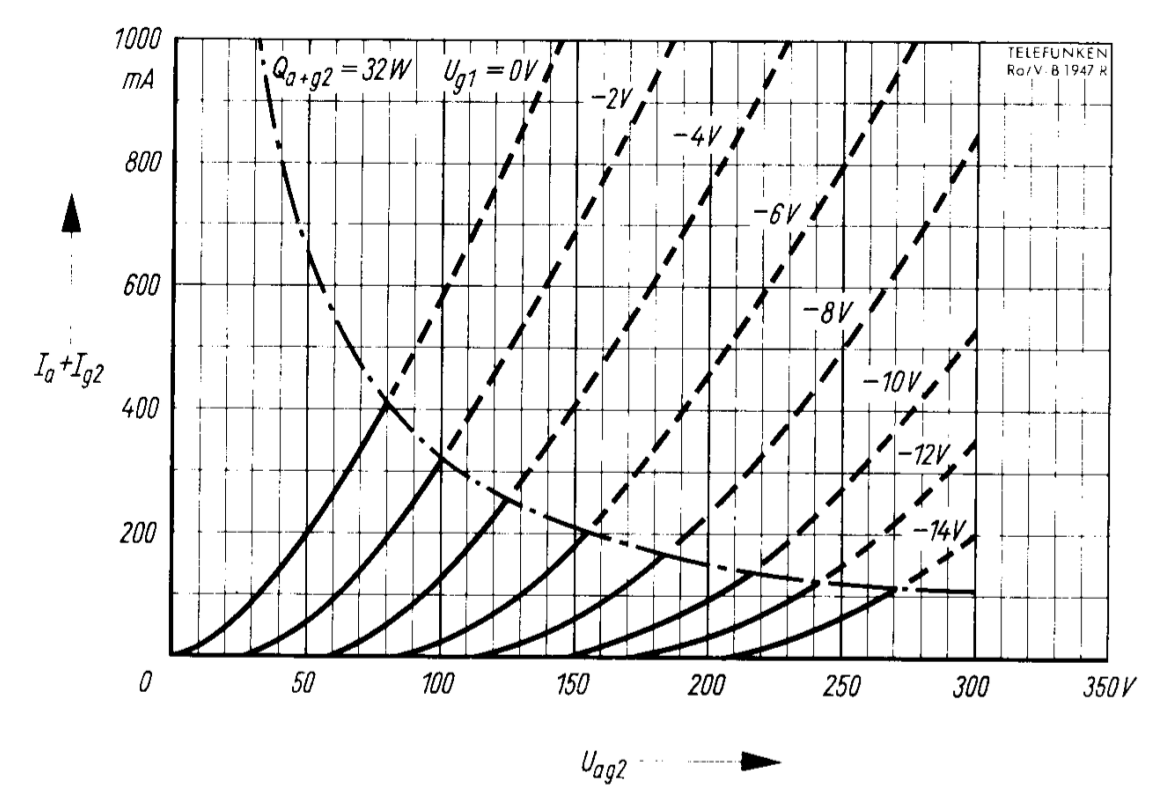

A la dernière page de la data sheet on voit les courbes d'anode en triode:



Tu devrais mesurer au moins le double . . . elles sont pompées ou sous chauffées ou tu as fait un bel oscillateur !

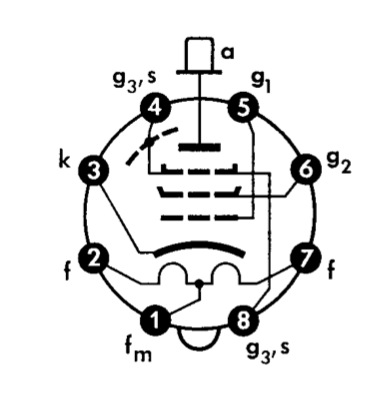

Gaffe: le filament est à point milieu et la G3 n'est pas reliée intérieurement à la cathode, play it again Sam !

Et pour les "selfs" d'anodes, tu mets ça:
http://www.electronique-diffusion.fr/product_info.php?cPath=99_1148_1157&products_id=26591

Yves.

Merci pour le lien, bien vu ce sont des résistances un peu selfiques d'après ce que j'ai compris.

Pas d'alim 12.6V sous la main alors j'ai connecté le 6.3V entre pin 2& 7 (pin 1 relié à 2) mais c'est étonnant, on ne voit presque pas le heater, un tout petit peu en bas du tube et absolument rien à travers l'ouverture verticale au niveau de la plaque. Je n'arrive pas à trouver de photo sur le net de réalisation d'amplis avec cette référence pour me faire une idée.

La tension de 155V arrive depuis le TRS sur une 51 ohms soudée au capuchon et ça repart sur la g2 à travers une 1K.
Le pin 8 est relié au 4 avec un fil qui va à la masse.
La g1 est directement reliée à la masse (sans résistance).

Le getter ne donne pas l'impression que les tubes ont 10'000h à leur actif..

Ben si ça oscille déja comme ça.
Bizarre.

AH je crois que je viens de constater mon erreur concernant le câblage des heaters.
La grosse honte.
A plus tard.

tiens ça va mieux en connectant 2&7 ensemble et le CT à l'autre fil

Par contre dès 140V (environ 60mA) on dirait que le TRS se met à chanter

Ca fait un peu flipper ces EL3010.

En effet il n'est pas question d'en fumer ne serait-ce qu'une seule, c'est pour cette raison que j'y vais au variac en triode sous basse tension pour voir comment ça réagit.

Peut-être que quelques pF entre cathode et g1 pourrait aussi aider ? vaut-il mieux mettre une 10K entre g1 et masse plutôt que directement à la masse ?

Quand ça s'est mis à chanter tout seul, en baissant la HT au variac ça change le "tone", comme si on s'amusait avec le potar d'un géné BF.

As tu une charge sur le secondaire du TRS ?

Oui il y a une résistance de 8 ohms au secondaire.

Ce tube donne l'impression qu'il n'attend qu'une chose, c'est de partir en vrille tout seul sans même l'aider.

Ben oui, c'est un pur sang
Prépare un "test bench" sérieux: chassis métal, liaisons courtes, découplages efficaces, etc ...

bonne idée, j'ai des petits châssis en acier de récup'.
Merci pour ce conseil.

Toujours le même problème, dès que la tension à l'anode arrive vers 130V (6V à la cathode, Rk = 150), paf ça se met à chanter et le bruit est modulé par la tension d'alim en jouant avec le variac.

- 18R bobinée au capuchon d'anode
- 560R entre g1 et masse
- 470R entre g2 et anode (connection directement à "anode" au TRS)
- 680nF entre arrivée HT au TRS et masse

Les connections sont plus courtes et dans un châssis en acier.



edit: toutes les R dont des bobinées vitrifiées vertes sfernice.
