bonjour à tous,
je suis pas vexé.
le thème était PP 12GN7A.
en gros beaucoup d'amplis à tube (-le cloud-) marchent avec des transfos de sortie avec des primaires de 3k à 7 k d'impédance.
moi j'ai envie de m'amuser avec des charges de 10k à 20k (ces charges ne sont pas bien réputées... elle demande plus d'enroulements aux primaires).
donc PP 12GN7A, j'aurais pu appeler ça PP de 12gn7a, de el42, el 95, el83, DPP de ef184, de ef89...etc...
la puissance visée est de 3 à 5 watts.
donc ont peut essayer de se passer d'étage d'entrée.

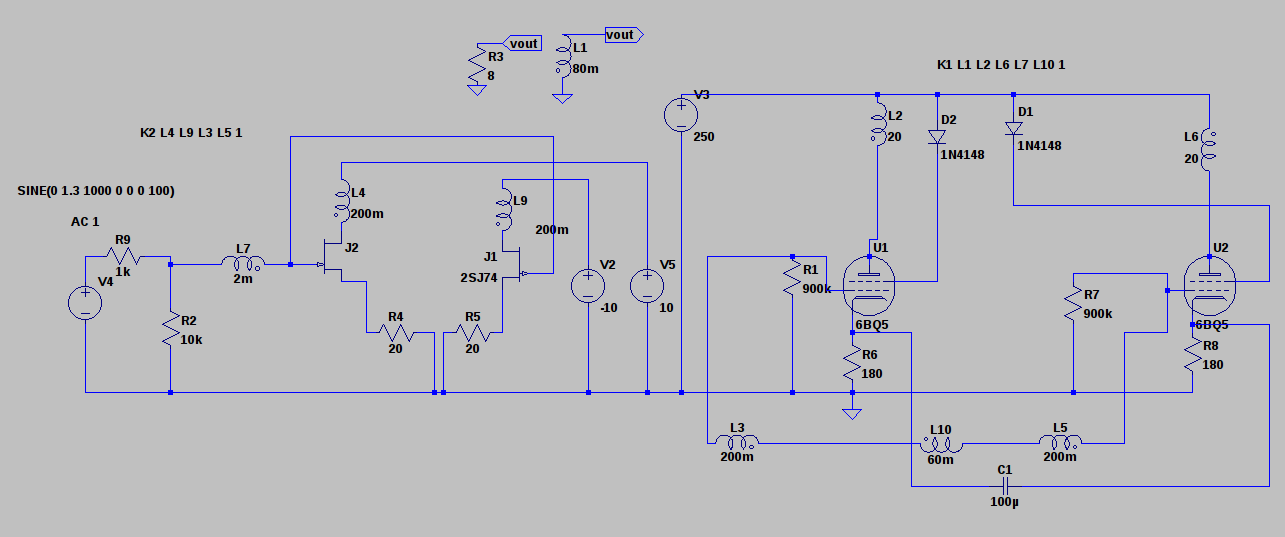

sur la première image:
pour ceux qui ne sont pas familier avec le logiciel spice, K2 L4 L3 L5 1 veut dire que les enroulements L4 L3 L5 sont sur même transfo K2( idem K1 L1 L2 L6 L7 1 les enroulements L1 L2 L6 L7 sont sur même transfo K1).
donc on a un premier tranfo en entrée et un deuxième transfo en sortie:
chanmix51 a écrit:
Un transfo inter-étage entre les deux grilles d'un push à la mode SPUD
Grégoire
R4 n'a pas besoin d'être découplé par un condo pour annuler la cr local car le signal est symetrique mais ça couple au continu les deux tubes.

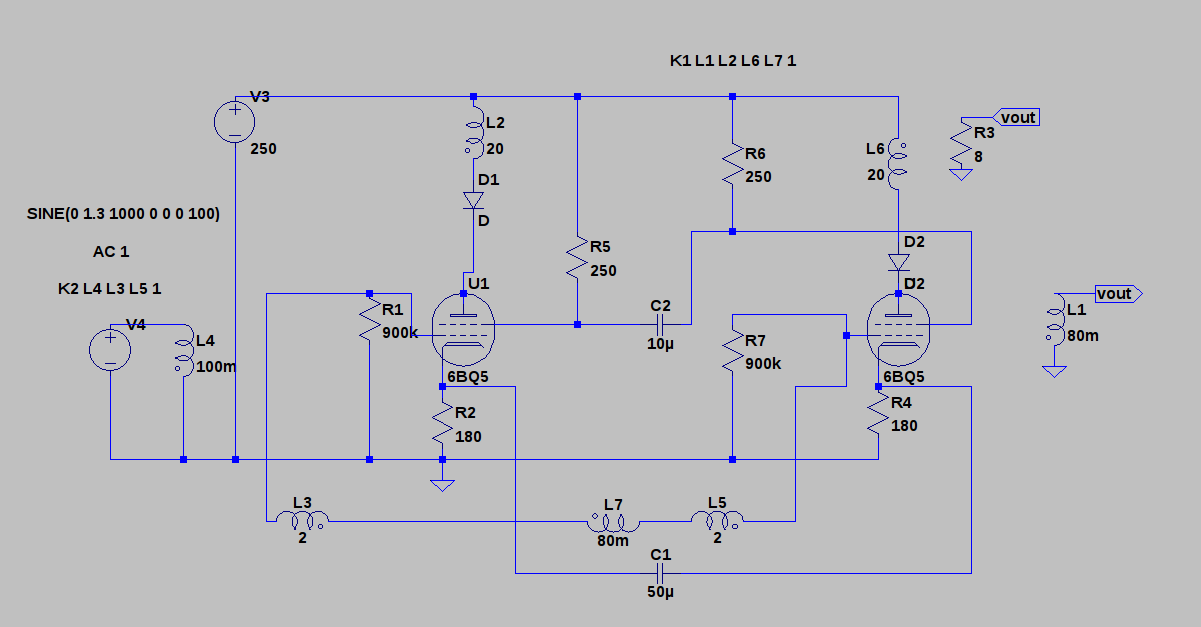

sur la deuxième image
petite astuce que j'aime bien employer de temps en temps et qui fait voir autrement la masse.
pour la grille 2, je me suis un peu amusé. j'aurais pu essayer de simplifier en remplaçant R2 par une zener.

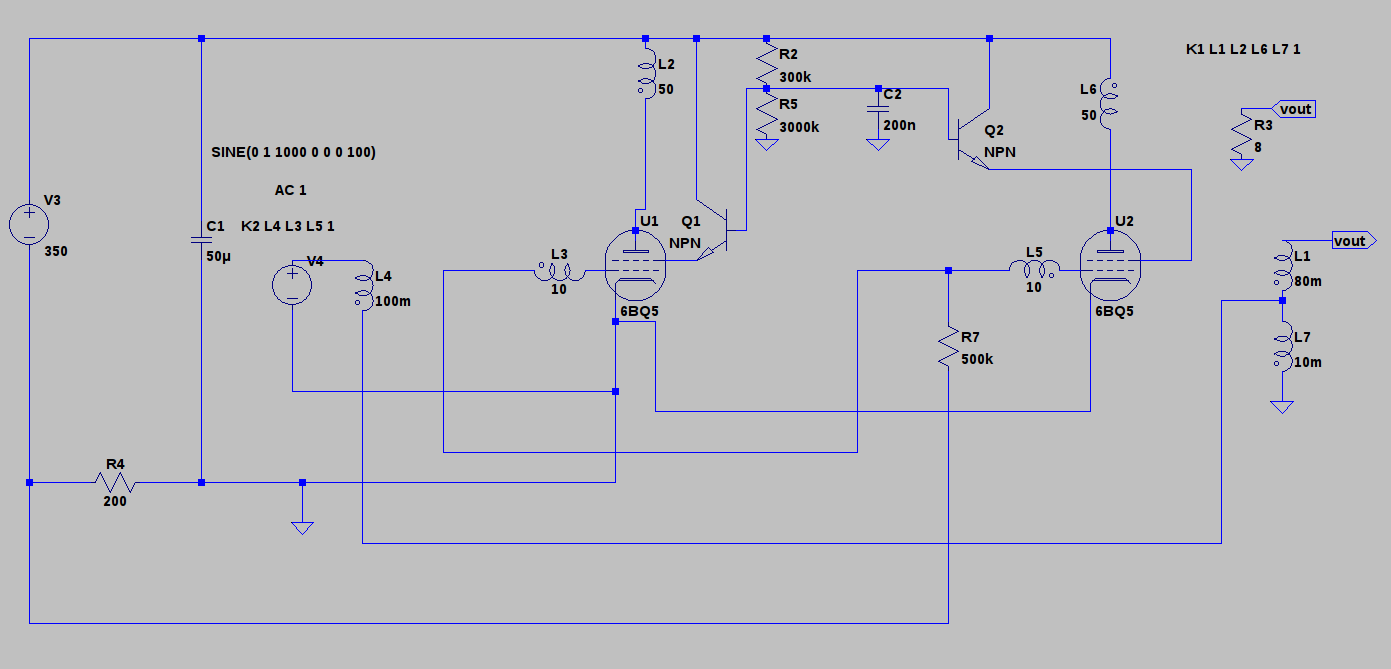

sur la troisième image:
il y a C1, c'est pas bien mais il est référencé à quelques chose de plus amusant que la masse.
D1 et D2, je joue avec les écarts de tension entre plaque et G2 à cause de la chute causé par les enroulements L2 L6.
après vu la basse impédence d'entrée, faut mieux une source qui "envoie".
on peut faire ça (avec un 2sk170 et 2sj74) par exemple:
Fichier(s) joint(s):
2sk170pp.png [ 35.97 Kio | Vu 4419 fois ]
tout dépend de ce que l'on a en amont.
