Bonjour,

Pourriez-vous me dire comment on câble les secondaires du DA17-3.

A-B-C-D-E-F-G pour 3 ohms, 7 ohms et 12 ohms?

Merci.

Bonsoir

Contacte érato allias Charly via son site
ou via un mp , tu cherches érato comme pseudo avec l'onglet recherche

Sinon sur le site de Yves07 tu as le câblage du DA17-2 mais pas sur que Charly
ai fait pareil pour le DA17-3

Bonne soirée

Voila la doc

https://gitlab.com/vapkse/qqe03-12spud-v2/blob/master/Doc/DA17-3.pdf

Merci à vous deux

Bonjour Manu, Totof, Serge;

Pour les secondaires du DA17-3, je ne pense pas les avoir réalisé ainsi que représenté sur la documentation originelle : dans le soucis d'homogénéiser les fabrications.
En fait, le modèle des raccordements est à prendre sur le descriptif du DA174. Je ne l'ai qu'en .pdf et le site refuse ce format .
3Ω : relier AC; BDF; EG
7Ω: relier AC; BD; EF
12Ω: relier BC; EF.
Dans tous les cas : HP sur A et G

Bonne journée et bonne musique.

Charly

Salut Charly. Il te suffit de zipper le pdf, et ça passe.

Voilà:

Bonjour Charly et tous,

Merci, hier quelques tests en élévateur avec entrée sur le secondaire 13 ohms, ça marche plutôt bien.. avec comme source le générateur BF mais ça s'écroule à partir de 100Hz avec le préampli (Z out trop élevée sans doute).

Ca me trotte dans la tête depuis quelque temps d'essayer cet étage de gain pour piloter une seule 6080 en PP.

Il faudra que je refasse un essai avec le dac asus xonar.

Salut Manu_,

Tu veux utiliser ce transfo en inter-étage ?

Amicalement,
Grégoire

Salut Grégoire

En inter-étage j'y avais pensé, mais vu le rapport de transformation 7K > 13 ohms, le recul de grille du PP de sortie a intérêt à être faible. En quelque sorte un ampli qui drive un autre ampli.. l'idée est sympa.

Là je pensais utiliser ces DA-17 à "l'envers" en entrée et unique étage et pousser une 6080 (-Vg1 = 100V environ...)
Possible mais il faut que le préamp ai une Zout particulièrement faible.

Le problème avec les aop est la limitation en courant qui fait que la zout n'est pas si faible que ça à haut niveau.

LM386 . . .

https://www.banggood.com/fr/LM386-Audio-Amplifier-Module-200-Times-Input-10K-Adjustable-Resistance-p-917571.html?gmcCountry=FR&currency=EUR&createTmp=1&utm_source=googleshopping&utm_medium=cpc_elc&utm_content=zouzou&utm_campaign=pla-fr-elc2-brand-pc&gclid=EAIaIQobChMI-uTz-smc3wIVw5TVCh174AgOEAQYBSABEgL1FfD_BwE&cur_warehouse=CN

Yves.

Bonjour à tous,

Merci Yves pour ta suggestion, un peu long à répondre sur ce coup mais mieux vaut tard que jamais.

Finalement j'ai opté pour un ampli casque Topping NX5 à base de AD8610 + BUF634.
Le fabricant m'a répondu que l'impédance de sortie n'est pas supérieure à 0.2 ohm.

http://en.tpdz.net/products_detail/productId=28.html
https://www.analog.com/media/en/technical-documentation/data-sheets/AD8610_8620.pdf
http://www.ti.com/lit/ds/symlink/buf634.pdf

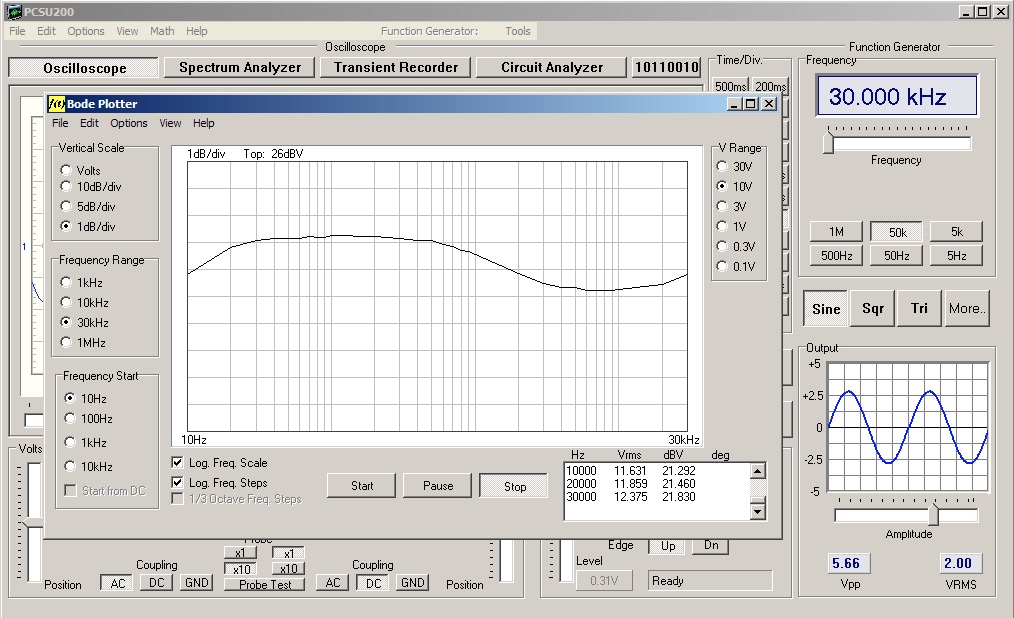

Reçu aujourd'hui-même, je viens de tester la bande passante avec le DA17-3 utilisé comme transfo d'entrée, rapport 7000/12 mais en élévateur 1:24

Voici en pièce jointe le résultat qui me semble assez prometteur, d'autant que le secondaire du DA17-3 (anode-anode) n'est même pas chargé.

Ca me semble être une voie intéressante pour les spuds, d'autant que ce NX5 a un réglage de volume ainsi qu'un choix low/high gain, ce qui permet de distribuer le gain.
Il est doté d'une batterie, on peut l'utiliser des heures sans alim externe.

Voilà, pour info, si ça peut intéresser quelqu'un..

hello Manu
peux tu donner un schéma grossier de ta config? C'est quoi la source?
Que t'apporte le transfo en entrée?
Sinon, quitte à avoir un transfo, autant l'utiliser pour faire le déphaseur et avoir un PP direct?
C'est ça le plan?

Cordialement
Guy

Salut Guy

Pas de plan précis pour le moment, j'aime bien le concept "spud", un tube, un transfo et c'est (presque) tout.
Il y a quelque temps, une 6N6P en PP avec un transfo 10K, ça marchait bien avec un LB de 97dB.

Mac mini avec daphile > DAC ES9023 > préampli Rotel RC-1070 > NX5 qui devrait permettre de driver par exemple une simple 6AS7 en PP.

Oui rien n'empêche d'utiliser le transfo en déphaseur avec dans ce cas la connection HT/B+ du DA17-3 à la masse.

Je ferai un test in situ pour mesurer le "swing" maxi de ce montage.
