Bonne et heureuse année à tous,

Pour bien commencé l'année 2017 j'ai pris comme bonne résolution d'avoir un Lampemètre.

Les bons Lampemètres ancien étant pas tous complet pour mes besoins, voir hors de prix dans certain cas et ce trouvant dans des état plus ou moins variable, j'ai décide de me prendre un Kit de Lampemètre moderne.

J'ai fini par Prendre le Kit DuoVac de Monsieur Alain Ducrocq (radioelec), qui ma fournit toutes les doc du produit et répondue à toutes mes questions avec grande amabilité avant que je passe commande.

Je trouve pour ma part sont produit plutôt, bien pensé, et je voulais partagé ceci avec vous cela peut intéressé certain membres peut être.

En plus du Kit de base j'ai commandé un transfo pour filament, et sur Ebay d'autre des connecteur Bananes 4mm pour effectué un matriçage qui permettra de testé tous tube a polarisation négative de manière simple et efficace.

Une fois tous reçu mon but sera de me créer une valise de test transportable, permettant le test de débit et de pente de tous tubes utiles pour mes utilisations.

Je viendrais mettre les infos sur le résultat ou les soucis voir des photo quand j'aurais attaqué le projet.

Exemple de réalisation de Mr Ducrocq, ma réalisation sera dans le même esprit :

Voila j'ai enfin reçu mon kit après un problème avec la poste qui avait perdu mon colis et retrouver après 2 mois et demi.

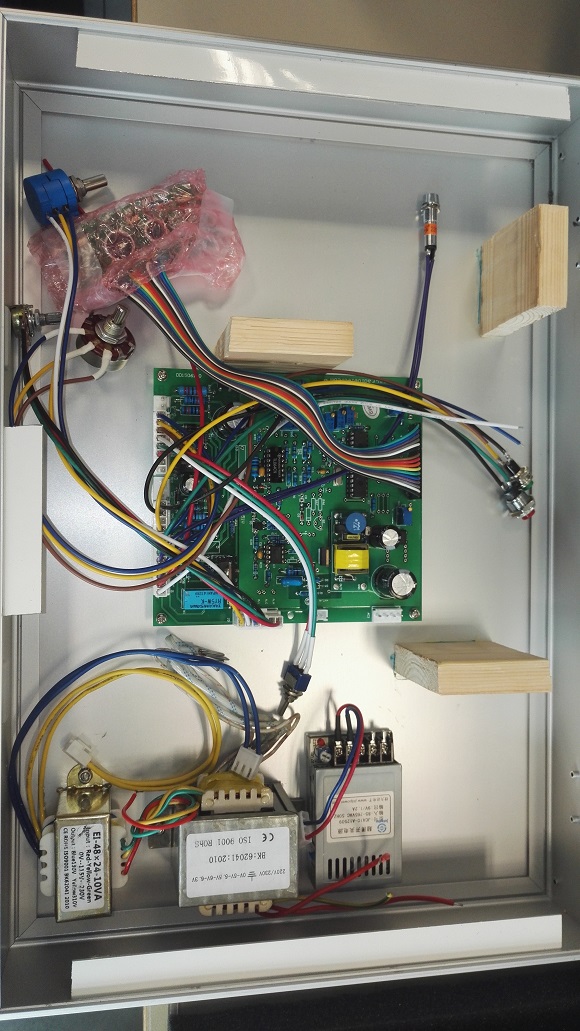

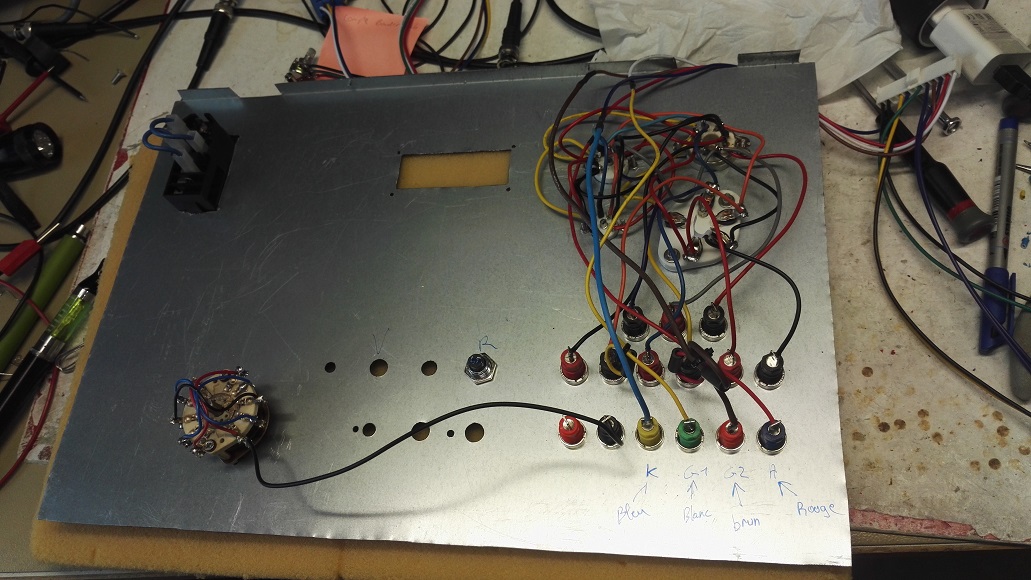

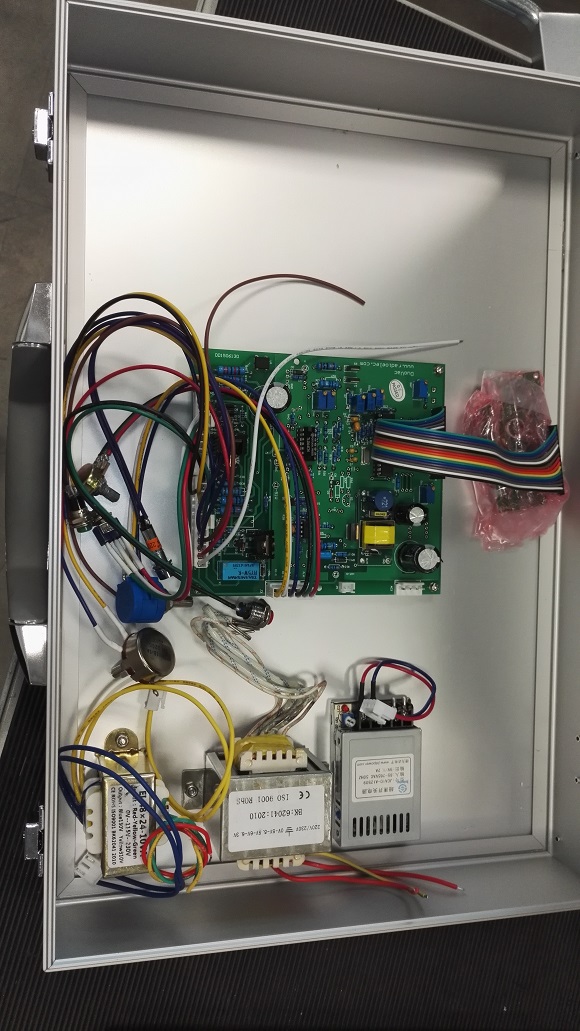

voici donc mon proto de lampe-mètre, il fonctionne parfaitement rien a dire pour le prix excellent produit.

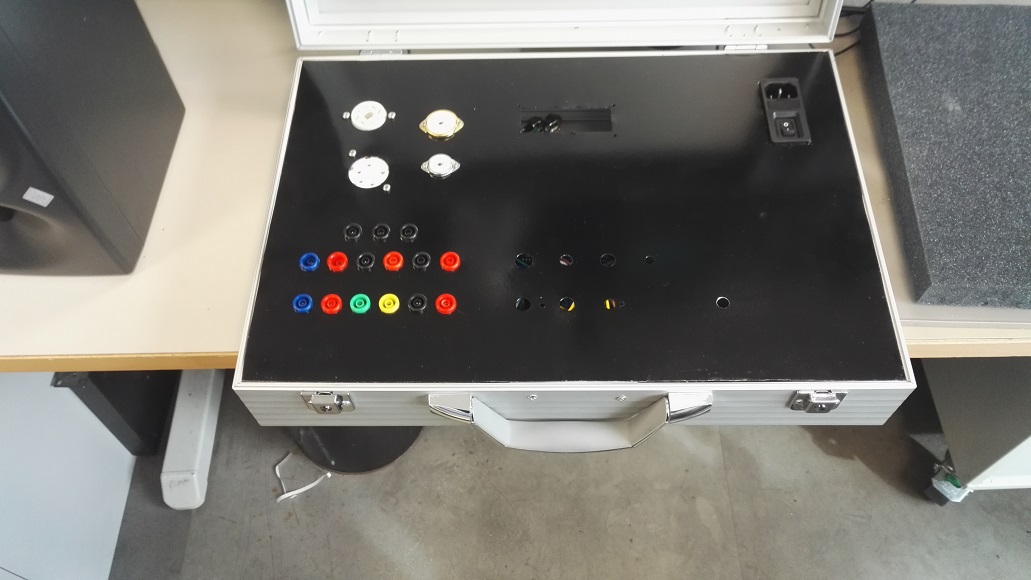

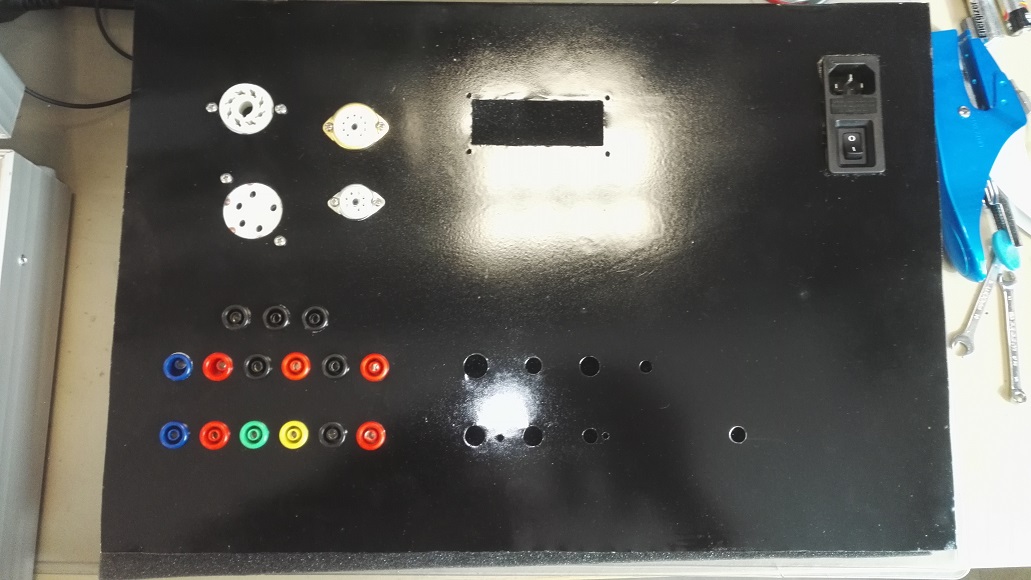

Je prendrais des photos du proto fini et fonctionnel, me restera a faire une finition propre de la plaque noir et les inscription.

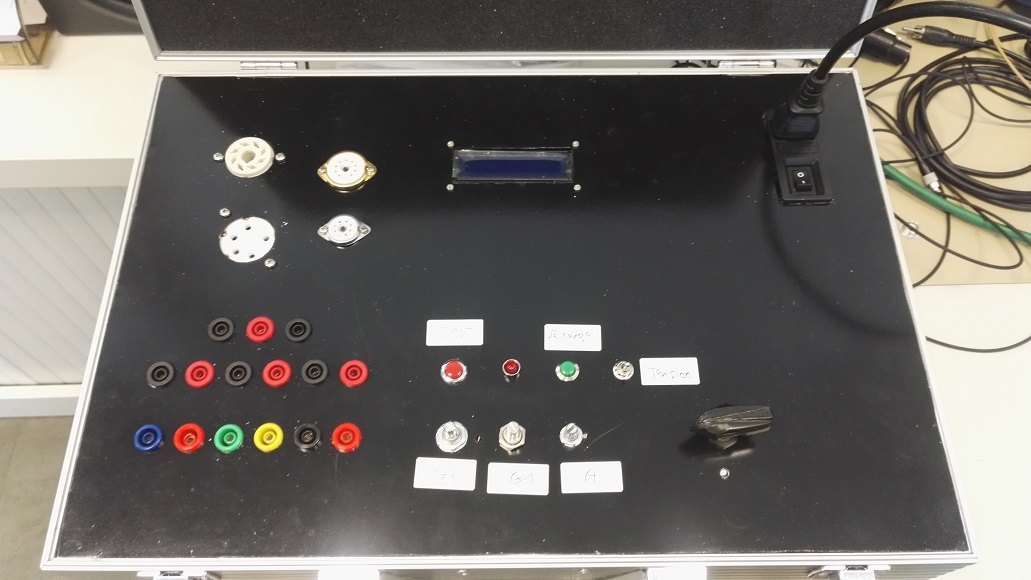

Voici donc le proto complet et en fonction.

Hello Fredy !
Il faudra tester des tubes 'modernes' à grille cadre, car en absence de grid-stopper ou autres astuces ils ont tendance à osciller en VHF/UHF, rendant toute mesure impossible, les ficelles jouant le rôle de selfs.

J'ai actuellement fait des mesure pour certain nombre de tube une 20ene de 6F12P, une serie de ECC83, ECC81, EF86, 6SN7, ECC85 et 88 (donc tube a grille cadre), et en tube de puisance EL86, ECL86, EL34, G807, 6080 et quelques autres tube que j'ai du oublié aucun soucis.

Par contre Arnaud les perles de ferrite mise sur le fils de G1 et G2 ne sont t'il pas la pour éviter ce soucis ?

Oui Fredy, les perles de ferrite sont parfaitement judicieuses.

Bonjour,

Juste pour ne pas dire de connerie (ça changerait ), il faut mettre les ferrites autour du câble, et pas juste du fil, c'est à dire ne mode commun, comme ça lorsque la fréquence augmente, elles ont pour effet d'augmenter l'impédance du câble, empêchant les perturbations de passer.

En tout cas il est chouette ce lampemètre!

A bientôt!

Hello !
Un exemple, à placer au ras des pins :

ou format axial façon résistance :
https://jmb-electronique.com/accueil/218-self-ferrite-axiale.html

Oui c'est des ferrite axial que j'ai utilisé.

bonjour
j'utilises ce type de ferrite au raz des pins.
http://www.tme.eu/fr/details/rt-35-8-25 ... te/richco/
Cependant le cablage ne fait pas de tours dans le corps de la ferrite. est ce efficace, ou bien est ce que je dois entortiller le fils autour?

DAvid

Pour ma part j'ai fait une simple boucle

Bonjour à tous.

En fait les ferrites ne sont utiles que pour certaines fréquences d'oscillation.
Donc, à chaque oscillation sa ferrite.

Pour les VK200, comme montrées ci-dessus, on peut facilement modifier:
http://www.rf-microwave.com/en/shop/0/220-vk200-inductors.html

Après, dans un lampemètre, cela n’empêchera pas les tubes les plus chatouilleux d'entrer en oscillation.
Le mieux est de prévoir des bornes accessibles qui servent à mettre une self en série dans le circuit de grille ET une self en série dans le circuit d'anode (pour les triodes.) Car dans certains cas, on a besoin des deux selfs en plus des perles de ferrite.
