Bonjour

Nouvel emploi, nouveau schéma.
Je vais partir sur ce schéma, afin de vider un peu les étagères.
J'ai hésité avec une topologie différente soit un drive avec une 12gn7 au taquet pour pousser des 12hg7 en triode drivé sur leur cathode. Mais ça c'est plus casse gueule.
Je vous soumet donc mon schéma de principe. A noter que l'étage de sortie sera doublé, et le trs fait 5K.


David

Salut DAvid,

Comme schéma de base, y'a pas plus simple ...

La CorDiff, quel choix ?
Hawksford ou globale (style Arnaud ) ??

Je suis en cours de réalisation d'un autre ampli CorDiff et je reste fidèle au "style" Arnaud (comme Grégoire) car cela englobe aussi le TS...

Ce sera probablement le dernier que je ferai ... because mon âge avancé... , les oreilles qui faiblissent et la main droite qui tremblotte un poil sur le Weller ... bref, le début de la décomposition est "en marche"

Quand il sera terminé, je mettrai en vente le précédent qui trône dans mon salon depuis 18 mois et certainement une partie de mon mini-labo.

Daniel

Hello vous deux

David regarde le post de Sébastien ici
tu y trouveras pas mal d'idée

Bonne fin de semaine

Re
Pour la corr er, je vais tabler sur la version hawksford car j'en comprends le principe, et les modes de calculs.
De plus je n'aime pas trop la sensation d'échec, alors je me dis qu'une seconde tentative avec des tensions un peu plus civilisées devrait me permettre de mieux ".bricoler".
Je penses utiliser cet ampli avec mes pavtons de LB, mais dans la salle à manger.

David

On peut faire un spud avec un transfo d'entrée...
Et je penses qu'il est plus compliqué de faire simple qu'il n'y parait...

David

Elle est pas sympas ma mienne d'idée?
David

Hello David

Si mais j'ai adoré l'étage à mosfet de Sébastien et particulièrement le réglage
du bias , la topologie de son interétage issu du forum Diyaudio est plus qu'intéressante

Et une CDiff à AOP en prime

Bon weekend

Bonjour
J'ai pas mal avancé, la "quincaillerie" est déja montée, le chassis percé, les transfos en place, les supports fixés et les rails filaments cablés...
L'alime -20 V est fonctionnelle, et les différents condos pour les HT (150 et 300 V) fixés au chassis.

Pour l'anecdote les condos HT sont des SIC Safco ( presque tous), et les 6sn7 des raythéon VT231 ou GE GTB ou GTA au choix, alors qui à dit que je ne suis pas audiopathe?
Ca pourrait bien se finir avec une GE sur un canal et une raythéon sur l'autre, en fonction des perf
Indécrotable le bourris!
Ou bien on peut se faire une session estivale en triple sourd pour savoir qui reconnait quel tube...

David

Bonjour !
Méfiance pour la valeur des condensateurs de séparation, la constante de temps 100nF*100K me semble faible et susceptible de provoquer du motor-boating une fois la corr.diff. connectée. Le découplage de la pola automatique risque encore d'accentuer le phénomène.
Rappelons que contrairement à la CR classique la corr.diff. oscille en TBF quand ces capa sont trop petites, en effet la corr.diff. tente de maintenir la bande passante jusque dans les infrasons, une rotation de phase trop importante provoquera alors un accrochage.

Bonjour
Ca tombes bien car je n'ai que 8 capas de 0.47µF en stock...
De toute manière un schéma en boucle ouverte, ne doit pas être mauvais sinon...
Faut balancer l'eau du bain.

David

Bonjour.

Je ne suis pas de cet avis, si il y a du motor boating c'est que la réponse en fréquence de la cdiff est trop basse par rapport à celle de l'ampli.

Il y a alors deux possibilités:
1) Accorder la fréquence de coupure basse de la cdiff à l'ampli
2) Accorder la fréquence de coupure basse de l'ampli à la cdiff (Ce que préconise indirectement Arnaud en augmentatnt les capas de liaison)

Par expérience, je préfère la solution 1, qui permet d'accorder la cdiff à une coupure par RC simple beaucoup plus facile à maitriser, plutôt que d'augmenter les capas de liaison et devoir compenser une coupure beaucoup plus complexe qui est celle tu transfo de sortie, et, en plus, qui dépend de la puissance de sortie.

Dans ton cas, ta fréquence de coupure basse sera celle que tu as décidé avec ton RC de 100nf/100K, soit -3db à 15HZ, ce qui est largement suffisant pour la plupart des HP's. La cdiff devra être accordée en conséquence, mais elle ne pourra pas améliorer cette fréquence de coupure, sans risques d'instabilités.

Serge

Bonjour !
Ahhh...plusieurs écoles ou chapelles, tout ce qu'il faut pour diffuser les idées !
Personnellement, sur mes OTL, je n'utilise aucun filtre, excepté un 2.2pF dans le retour HP vers corr.diff. pour limiter le temps de monté (BP : 0.4Hz à 80KHz).
La descente dans les infrasons distille l'ambiance de fond de salle et affermit les attaques de notes, si précieuses pour la focalisation.
Evidemment il faut filtrer le rumble des platines vinyles au niveau du préamp RIAA.

Oui, mais dans tes OTL, tu n'a pas à compenser avec des RC une courbe de descente bizzare d'un transfo de sortie et varaiable en fonction de la puissance utilisée.

Oui exact, l'application d'une corr.diff. est bien plus simple en absence de TS...d'où ma surprise quand j'ai réussi à l'appliquer à un PP.

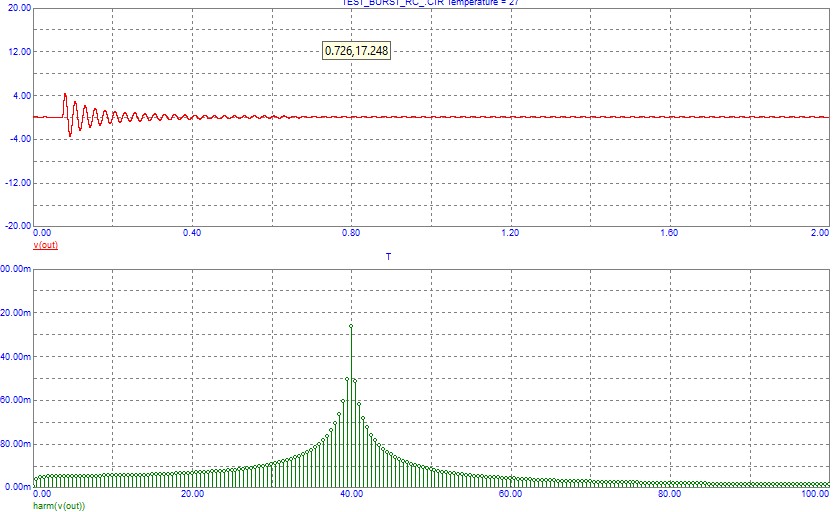

Voilà toutefois le spectre d'un pizz de contrebasse (simulé à 40Hz). On constate qu'on descend largement sous les 20Hz !

On constate que l'énergie à 40Hz est bien faible par rapport au reste de l'enveloppe !
L'établissement brutal d'une note génère une composante dans l’extrême grave ; si on ampute l’extrême grave, le démarrage de la note sera progressif au lieu d'être bien net, comme ici (avec le 20Hz coupé à -3dB et 6dB/octave):

Oui, m'enfin, si les HP's ne les sortent pas, l'ampli ne pourra pas y faire grand chose. Mettez une fois un GBF sur l'ampli et descendez la fréquence pour voir jusqu’où vous percevez quelque chose.

Pour ma part, jusqu'à 30HZ, je ne constate pas d'atténuation, à 20HZ, légère atténuation, à 10HZ j'entends encore correctement mais en poussant le volume, à 8HZ, c'est la limite, le niveau doit être assez important pour entendre quelque chose. A 7HZ, plus rien, les membranes bougent, mais aucun son. Ce descend assez bas, mais les HP's sont délégués pour ça et ne montent pas en dessus de 120HZ. Sur des deux voies, je pense que c'est un peu différent, et qu'on ne peut pas espérer grand chose à 20HZ, sauf peut-être au prix du rendement.
