Bonsoir

Le volant moteur est en effet tourné pour que la 26 ème dent avant PMH soit située dans la fenêtre du carter
après la cible est fixée sur l'écrou qui permet d'avoir le capteur en face en sachant que la position la plus adaptée
elle celle envoyée en dessin par rapport aux auxillières du moteur

En pratique on peut mettre le capteur n'importe ou sur la couronne avec en face de lui la cible fixée sur la volant
tant que la 26 ème dent reste dans la fenêtre du vision du point de PMH classique

Bonne soirée

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Ven 01 Mai 2020, 11:35
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Bonjour à tous

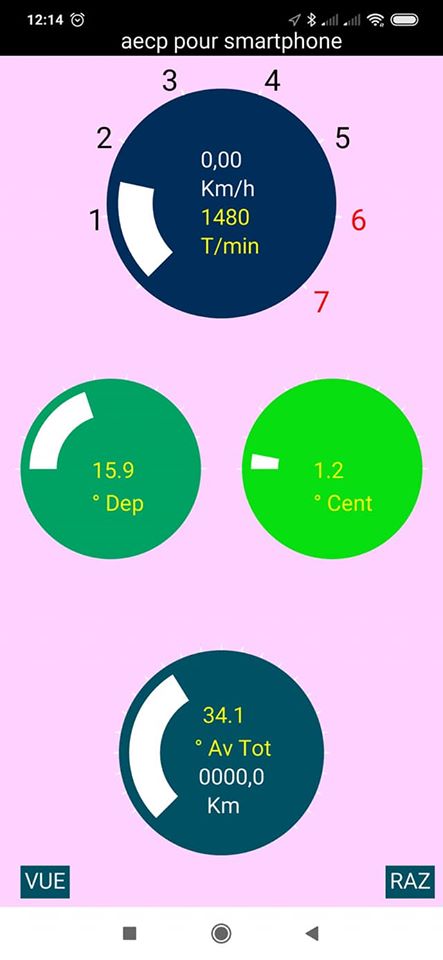

Avec mon nouveau smartphone fallait que je retravaille l'affichage de mon application pour l'allumage de la Panhard car l'ancienne Version n'avait pas la même résolution d' écran
Bref après plusieurs dizaines de lignes de code modifiées
Le résultat me convient

Fichier(s) joint(s):
95226349_10158123404290675_8958662628192813056_o.jpg [ 59.91 Kio | Vu 18323 fois ]
Fichier(s) joint(s):
95267797_10158123404190675_4390177534017273856_o.jpg [ 44.48 Kio | Vu 18323 fois ]
Fichier(s) joint(s):
95552906_10158123404080675_6570825347518955520_o.jpg [ 33.7 Kio | Vu 18323 fois ]


Le code source doit encore être un peu nettoyer mais vu qu'il n'y a que moi qui s'en sert :oops: :mrgreen: :mrgreen:
Au cas ou pour les curieux

Fichier(s) joint(s):
aecp_android_8_1.zip [254.28 Kio]
Téléchargé 902 fois


Bon premier mai à tous tub18 tub18

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Sam 02 Mai 2020, 18:26
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Bonsoir

Une petite vidéo ici de ette IHM dans ma 24B cet après midi

Bon visionnage :mrgreen:

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Mar 30 Juin 2020, 22:40
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Bonjour à tous

Etant en congé et pour s'occuper suite à un échange avec Philippe Loutrel
qui à implémenter le changement de courbes via bluetooth et terminal serie
sur smartphone , j'ai de mon côté implémenter la même chose sous Processing
pour notre interface qui est lié à notre allumage
Donc maintenant via le smartphone on peut sélectionner 5 courbes dépressions
ou 5 courbes centrifuges et charger celle choisie dans la platine Arduino qui gère
l'allumage via le smartphone et la liaison bluetooth

Prochaine étape l'essayer en vrai sur une des voitures équipées par mise à jour
du firmware car la mienne est chez le carrossier pour se faire une beauté

Voilà ce que çà donne dans cette petite vidéo
c'est sur FB et public

Bon visionnage

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Dim 12 Juil 2020, 21:55
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Bonsoir à tous

J'ai amélioré suite à l'essai en réel dans la voiture du collègue
samedi l'affichage des courbes centrifuge et dépression dans l'IHM
sous Processing

Voilà ce que ça donne dans cette petite vidéo

Bon visionnage

Fichier(s) joint(s):
Screenshot_2020-07-12-22-46-57-944_processing.test.aecp_android_8_1_multicourbes.jpg [ 507.45 Kio | Vu 18287 fois ]


Christophe

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Ven 11 Sep 2020, 19:11
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Bonsoir

Petite vidéo de la dernière Version de notre IHM pour l'allumage aecp
Avec sélection des courbes via le smartphone et moteur en marche

La vidéo

Enjoy

tites photos de la belle repeinte
Fichier(s) joint(s):
118901595_10158495905960675_9065113395841335971_n.jpg [ 100.96 Kio | Vu 18267 fois ]
Fichier(s) joint(s):
118940495_10158495908280675_5569294840091628950_n.jpg [ 95.52 Kio | Vu 18267 fois ]

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Sam 12 Sep 2020, 20:50
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Une petite vidéo après réparation et remontage du rappel de clignotant de portière
Enjoy

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Dim 13 Déc 2020, 18:25
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Bonsoir
Même si on est en période de confinement c'est pas une raison pour pas sortir promener nos vieilles dames
La mienne à eu droit à sa petite sortie en cette fin d'après midi
Les autres pneus neufs montés en tubless tiennent bien et le confort de conduite s'est amélioré
L'allumage marche toujours aussi bien et l'application smartphone permet de savoir à combien je la pousse
Du coup avec cette magnifique lumière j'ai pas résisté a faire quelques photos

Fichier(s) joint(s):
IMG_20201213_170457.jpg [ 3.64 Mio | Vu 18153 fois ]

Fichier(s) joint(s):
IMG_20201213_170505.jpg [ 3.1 Mio | Vu 18153 fois ]

Fichier(s) joint(s):
IMG_20201213_170603.jpg [ 4.11 Mio | Vu 18153 fois ]


Bonne soirée à tous

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Dim 13 Déc 2020, 20:44
Hors ligne
Membre Assidu

Inscription: Mar 11 Juin 2013, 15:37
Messages: 105
Localisation: banlieue de Marciac (32)
Bonsoir Christophe,

Très belle lumière et très belle restauration (vu de ma fenêtre).
On lest vues de l'arrière, du flanc gauche et du flan droit. Et l'avant on peut voir ?

a+mitiés raoul


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Dim 13 Déc 2020, 22:25
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Bonsoir Raoul

Voilà
Fichier(s) joint(s):
Panhard 24B devant1.jpg
Panhard 24B devant1.jpg [ 808.28 Kio | Vu 18136 fois ]

Fichier(s) joint(s):
Panhard 24B devant2.jpg
Panhard 24B devant2.jpg [ 603.44 Kio | Vu 18136 fois ]


Bonne soirée

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Jeu 31 Aoû 2023, 20:07
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Bonsoir les copain

Il y a longtemps que j'ai pass posté des nouvelles de cette fabuleuse aventure de l'allumage électronique pour Panhard
par manque de temps, par manque de changements, par manque d'innovation, par manque de motivation
Néanmoins je roule toujours avec ma titine régulièrement et avec beaucoup de bonheur jusqu'a ce que je perde les clefs il y a 15 jours :oops: :oops:

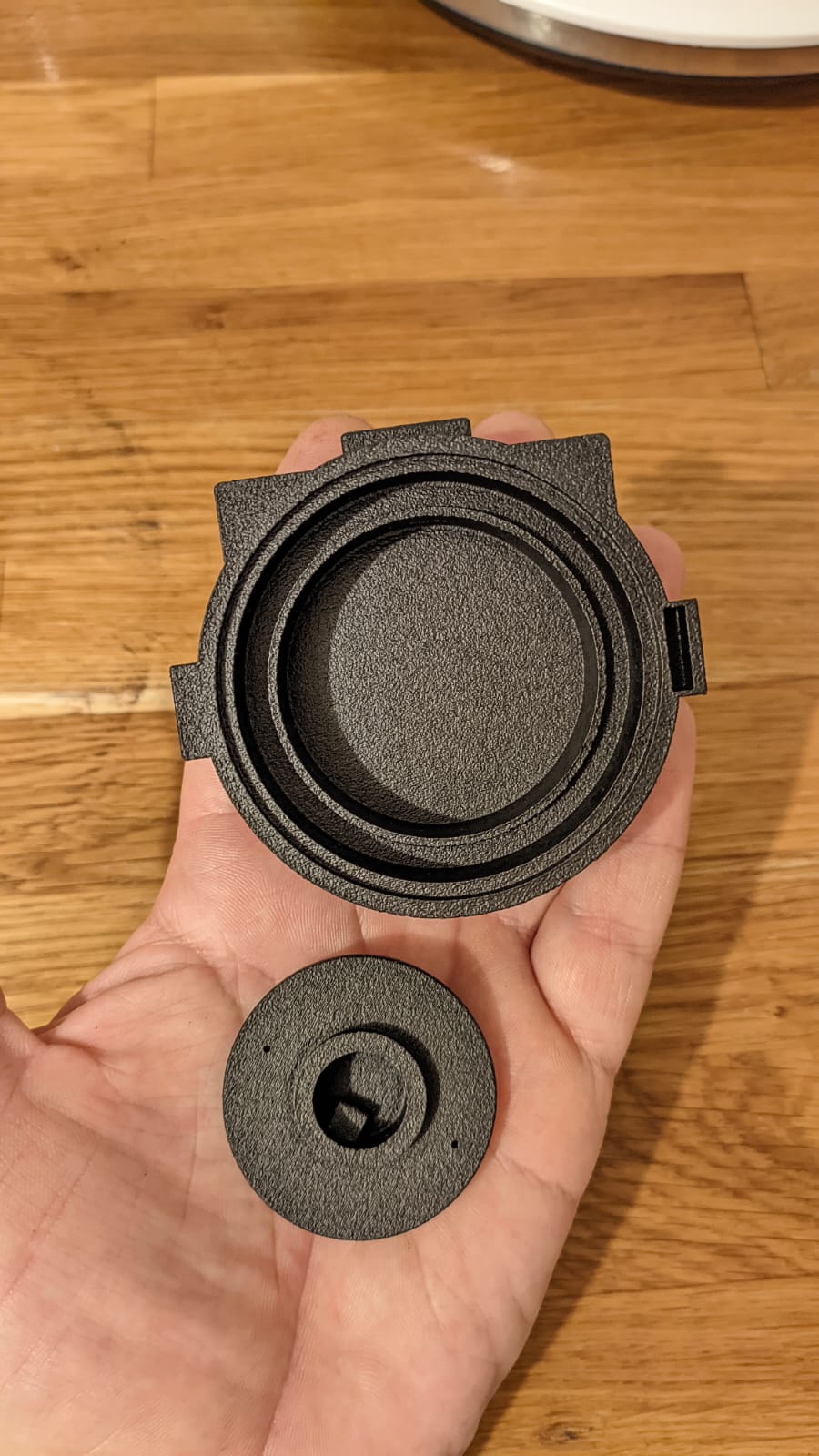

J'étais entrain de développer un rotor porte aimants et la tête idoine pour recevoir le capteur hall en 3D sous Freecad

voici quelques photos des pièces fabriquées ainsi que de captures 3D des pièces conçues

La suite prochainement dès que je retrouve de clefs pour démarrer ma belle :oops:

Fichier(s) joint(s):
Doigt delco SEV 1.jpg
Doigt delco SEV 1.jpg [ 56.66 Kio | Vu 13281 fois ]

Fichier(s) joint(s):
Doigt delco SEV 2.jpg
Doigt delco SEV 2.jpg [ 94.99 Kio | Vu 13281 fois ]

Fichier(s) joint(s):
Doigt delco SEV 3.jpg
Doigt delco SEV 3.jpg [ 116.42 Kio | Vu 13281 fois ]

Fichier(s) joint(s):
Doigt delco SEV 4.jpg
Doigt delco SEV 4.jpg [ 57.94 Kio | Vu 13281 fois ]


La modélisation 3D initiale

Fichier(s) joint(s):
Doigt sev 1.jpg
Doigt sev 1.jpg [ 86.25 Kio | Vu 13281 fois ]

Fichier(s) joint(s):
Tete delco SEV 4.jpg
Tete delco SEV 4.jpg [ 123.22 Kio | Vu 13281 fois ]


les autres vues de la modelisation 3D dans l'archive

Fichier(s) joint(s):
Doigt et tête AECP 3D.zip [245.26 Kio]
Téléchargé 540 fois


Je posterai l'avancement au fur et a mesure :mrgreen:

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Dim 10 Sep 2023, 19:11
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Bonsoir

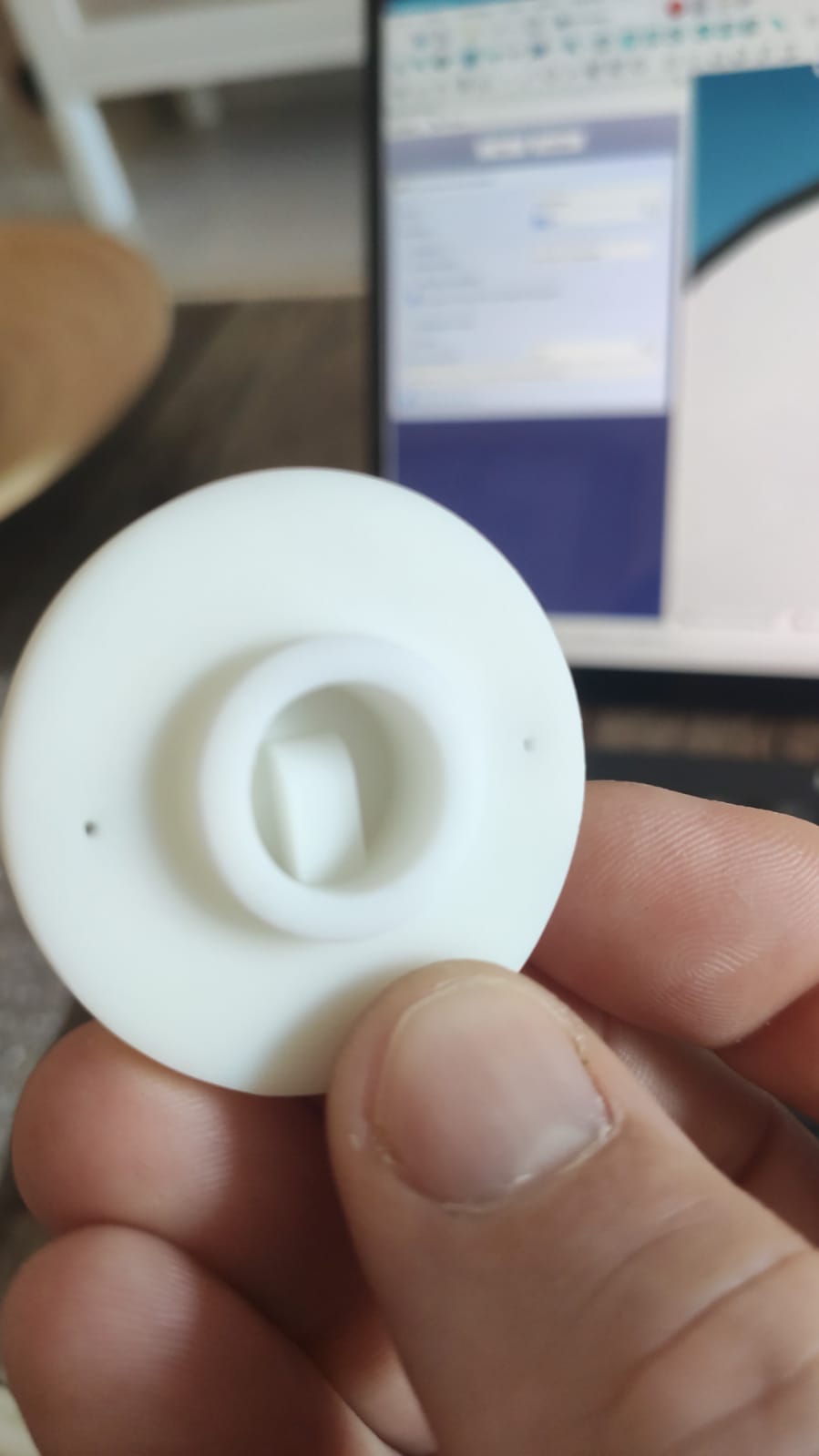

Pour info le doigt en nylon (noir) fonctionne a merveille

Je vérifie les cotes et passe commande de mon PCB avec le capteur Hall
et je fait imprimer la tête de delco en nylon du coup aussi car les cotes sont
bien respectées avec ce matériaux

Le but final étant de faire peut être usiner la tête en bakélite avec mon fichier
3D, j'ai trouvé ou la faire faire mais je veux valider le dimensionnel avant car le prix n'est pas le même que le nylon

Au fait ce nylon tiens les 150° donc adéquat pour nos delco

L'essai de la 24 ce weekend avec le doigt nylon c'est révélé jouissif
la précision de l'usinage est sans appel sur le fonctionnement de la voiture

Work in Progress :mrgreen:

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Jeu 05 Oct 2023, 11:52
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Bonjour

La tête et le doigt sont arrivés, essais dès réception du PCB qui porte le capteur
Fichier(s) joint(s):
IMG-20231004-WA0001.jpg [ 164.75 Kio | Vu 10404 fois ]

Fichier(s) joint(s):
IMG-20231004-WA0002.jpg [ 173.55 Kio | Vu 10404 fois ]


La suite prochainement

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Ven 06 Oct 2023, 23:15
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Hello
D'autres photos avec essai de montage sur corps Ducellier
À part le clavage métallique à rajouter sur la fixation, la tête modèle SEV se monte et le doigt va sur les deux marques
On est presque universel :mrgreen:
Fichier(s) joint(s):
IMG_20231007_000939.jpg [ 1.31 Mio | Vu 10238 fois ]


Fichier(s) joint(s):
IMG_20231007_000911.jpg [ 1.31 Mio | Vu 10238 fois ]

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

 Sujet du message: Re: Allumage électronique cartographique avec USB ou Bluetoo
MessagePosté: Sam 07 Oct 2023, 13:19
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8941
Localisation: St Mathieu de Tréviers près de Montpellier
Nouvelles images :mrgreen:
Fichier(s) joint(s):
IMG_20231007_141513.jpg [ 1.82 Mio | Vu 10130 fois ]

Fichier(s) joint(s):
IMG_20231007_141431.jpg [ 1.68 Mio | Vu 10130 fois ]

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil

Afficher les messages postés depuis:  Trier par
Poster un nouveau sujet Répondre au sujet  [ 127 messages ]  Aller à la page Précédente  1 ... 5, 6, 7, 8, 9  Suivante

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 3 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Aller à:
cron
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Traduction par: phpBB-fr.com
