Bonsoir à tous

Ce projet est né ici http://www.audiyofan.org/forum/viewtopic.php?f=57&t=8121

Le temps passant j'ai refondu le hardware pour le rendre "friendly"
voir ici http://www.audiyofan.org/forum/viewtopic.php?f=57&t=8121&start=30

Ce petit kit qui comprend toute la partie hardware et fonctionne avec le logiciel gratuit
Visual Analyser disponible ici http://www.sillanumsoft.org/download.htm
et basé sur la puce PCM2904, la liaison se fait avec le PC via le bus USB et il est autoalimenté

Cette dernière version comporte 4 composant CMS que je vous souderais sur les PCB, comme pour
le kit Micro .
Le reste des composants étant traversant, un simple fer à souder et un multimètre suffit

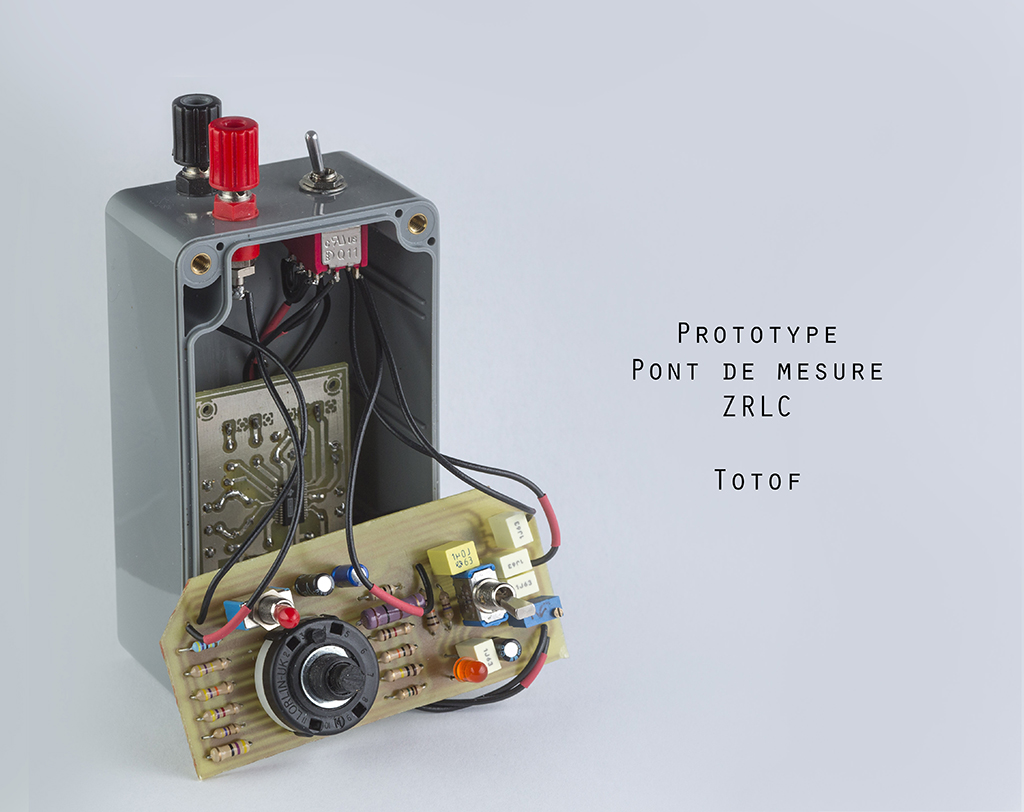

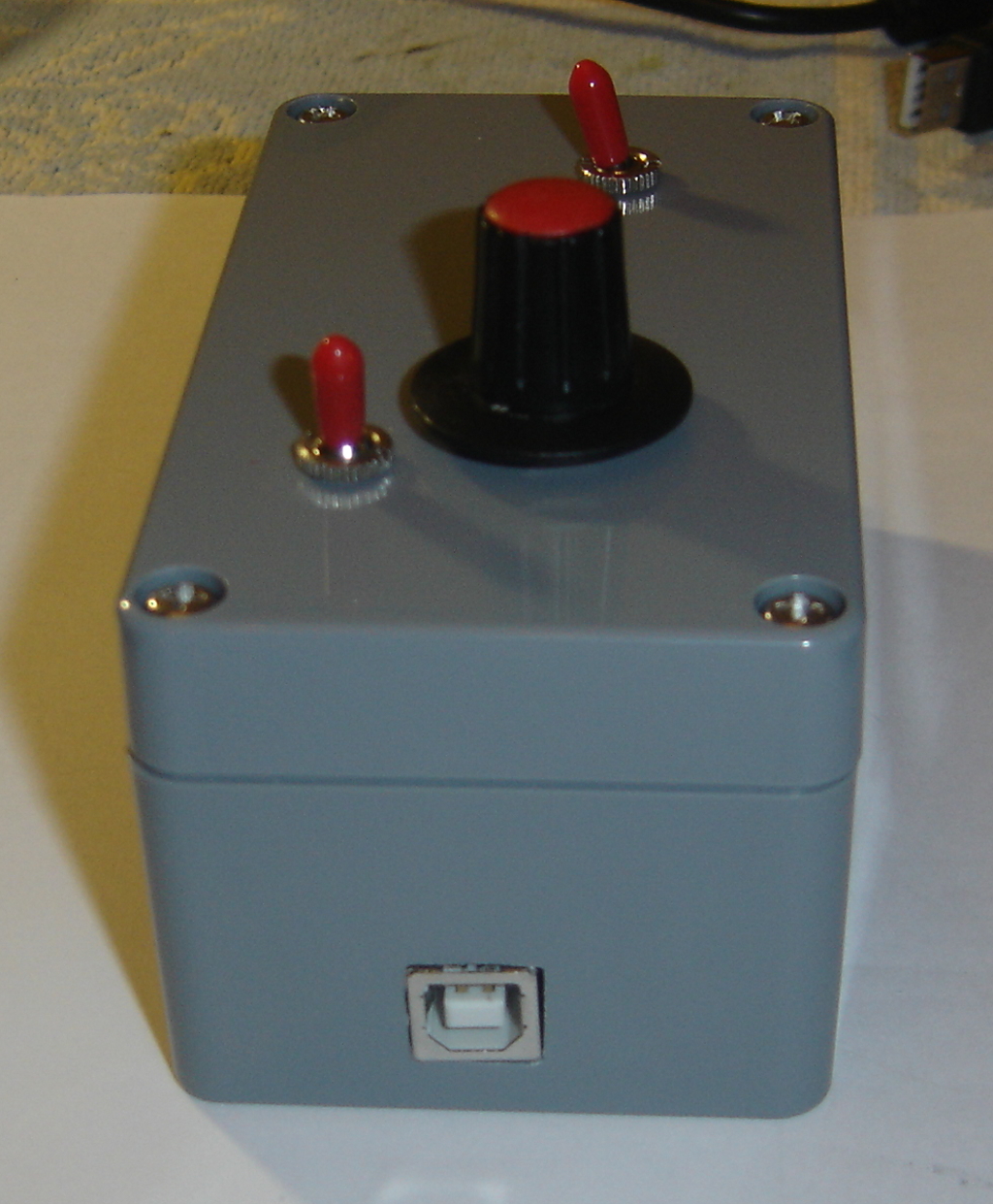

La mise en boîte ressemble à ceci

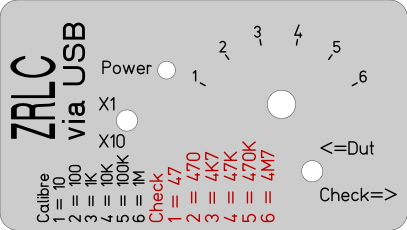

Pour faire joli j'ai aussi créé une façade sous Frontdesigner qui peut s'imprimer sur papier
autocollant et qui permet de fignoler la boîte


la nomenclature est dans le fichier ci-joint


Côté pratique cet outil permet de mesurer les résistances , les condensateurs, les selfs ainsi que les impédances
y compris des HP avec l'utilisation de REW ou Arta

Prochainement je ferais un petit tuto pour expliquer son fonctionnement

le prix de ce kit qui comprend les PCB, la boîte, et tout les composants, ainsi que le port
coûte 105.76 TTC,
comme pour le kit Micro j'ai pris une petite marge sur les composants pour le soudage des CMS et le colisage

Son côté polyvalent et facile d'emploi en feront un outil précieux pour beaucoup de projet DIY

Un Github est disponible ici https://github.com/Totof34

Si vous êtes intéressé, merci de me le faire savoir , je commande ce weekend
de quoi distribuer 5 kits en même temps que les kits micro

Bonne soirée

Hello,

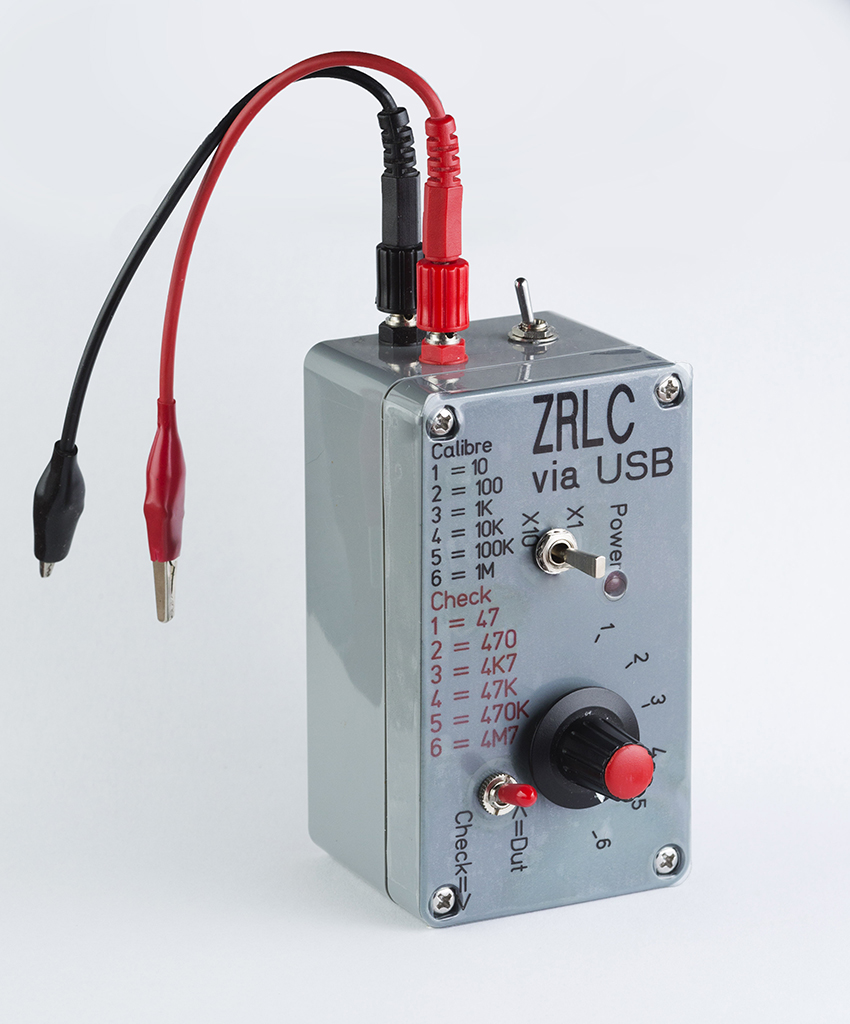

voici le boitier passé en studio photo... La facade imprimée sur papier autocollant a été collée.


A suivre une petite mesure d'impédance avec REW sur une enceinte deux HP et filtre passif...

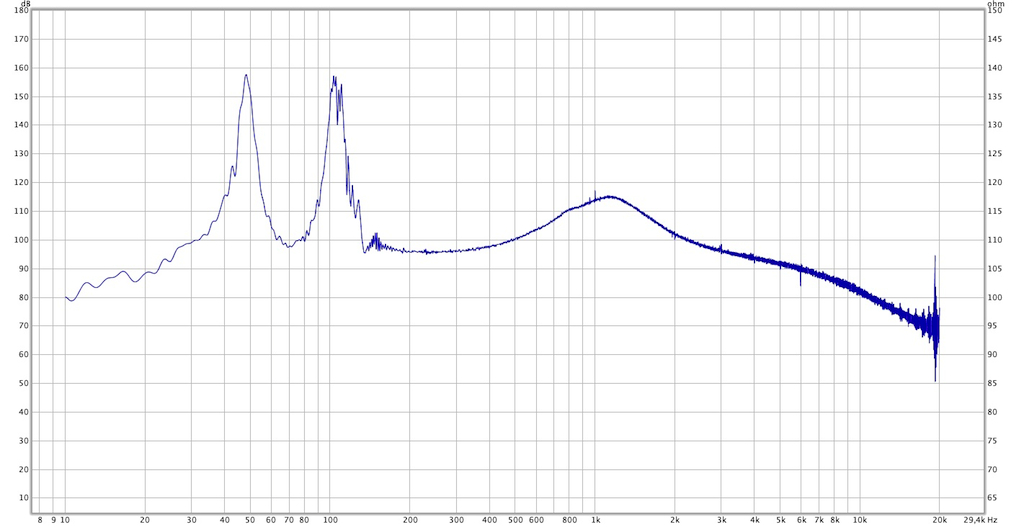

voilà la mesure d'impédance de ma petite enceinte sesame écoutée lors du meeting Yvesque de 2012...



Montagnes russes ? Oui. Et alors ? Et alors zorro est arrivé... euh pardon... ZRLC est arrivé !!! Comprendra qui veut.

Bonjour,
Je ne comprends pas les mesures : 80 dB.....en bas, 160 en haut. Combien cela fait-il en Ohm ?

L'objet est super joli. Bravo Totof, travail de pro !
Je suis toujours intéressé par ce DBT

Done By Totof

PB

Bonjour Pascal

Merci pour le compliment

sur le graph de Nico l'échelle est en ohm et le calibre est 100 ohm

donc sur l'échelle 110 ohm correspond à une impédance de 110 - le calibre soit 10 ohm

On a vérifier ce point avec les calibre 10 ohm ( exploitable aussi ) et 1 k ( ce dernier étant la limite des échelle sous REW
il n'est pas exploitable )

Ci joint un essai dde mesure avec le boitier d'une self marqué 1.20 mH et d'un condo marqué 100µf
petite déception sur la mesure conjointe de la R de la self et de la valeur de l'inductance , la valeur
de R ne semble pas réaliste , je cherche , une question de tare peut être

En première approche VA mesure très bien les composants pur

To be continued après les obligation dominicale

Re bonjour

Sous Linux j'émule VA avec Wine et toute les fonctions ne sont pas opérantes, notamment le calibrage automatique
de VA nommé autobias, qui fonctionne parfaitement sous Win7 , pour info sous Linux je fait le réglage du bias
via le mixer son, c'est un peu plus compliqué mais revient au même

Comme dirais Yves, au début faut mesurer l'instrument de mesure , ce que j'ai fait et découvert la fonction "tare"
du logiciel , bref après tatonement et lecture faudra que je vous fasse un tuto pour être clair et précis

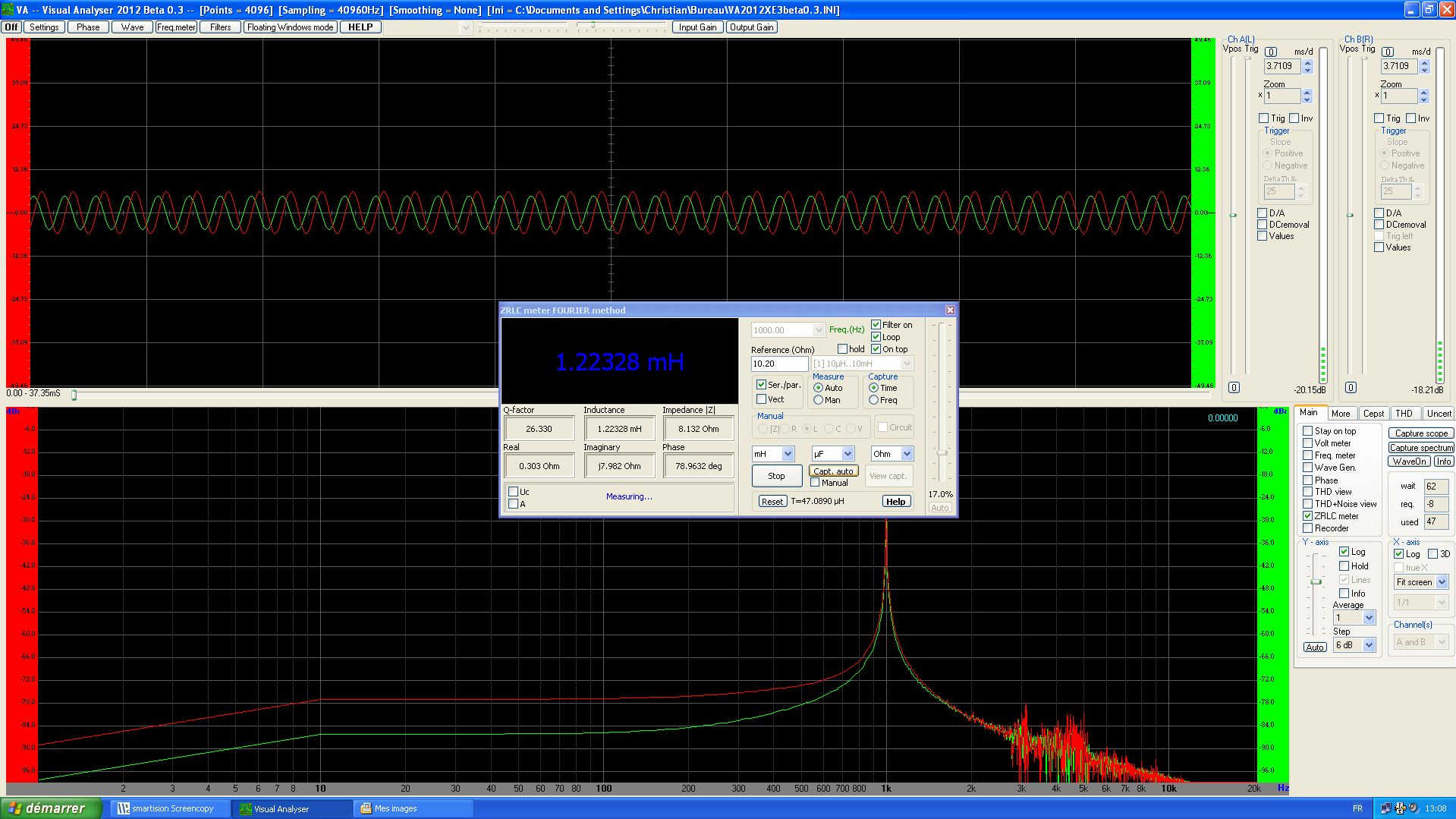

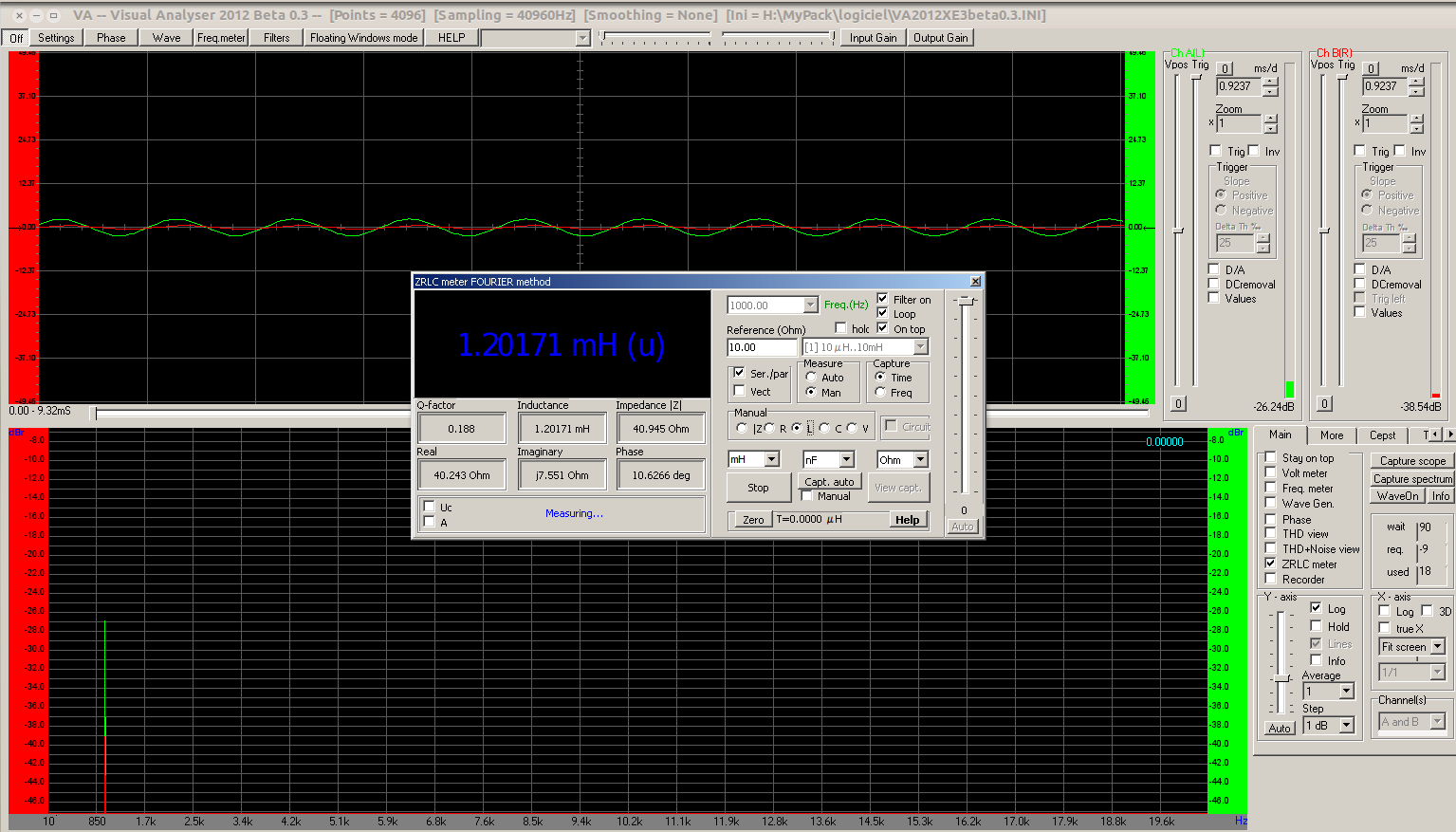

Ci-joint une capture de la self de ce matin avec des tares de rentrés et ça colle mieux au valeurs attendues

Cet après midi vérif avec d'autre composant

Pour résumer, la prise en main du boitier va nécessiter une calibration et un tarage pour être "réaliste" et optimum

Bon appétit

Re

Les PCB sont commandés , attente de réception, je vous tiens informés

A+

Re

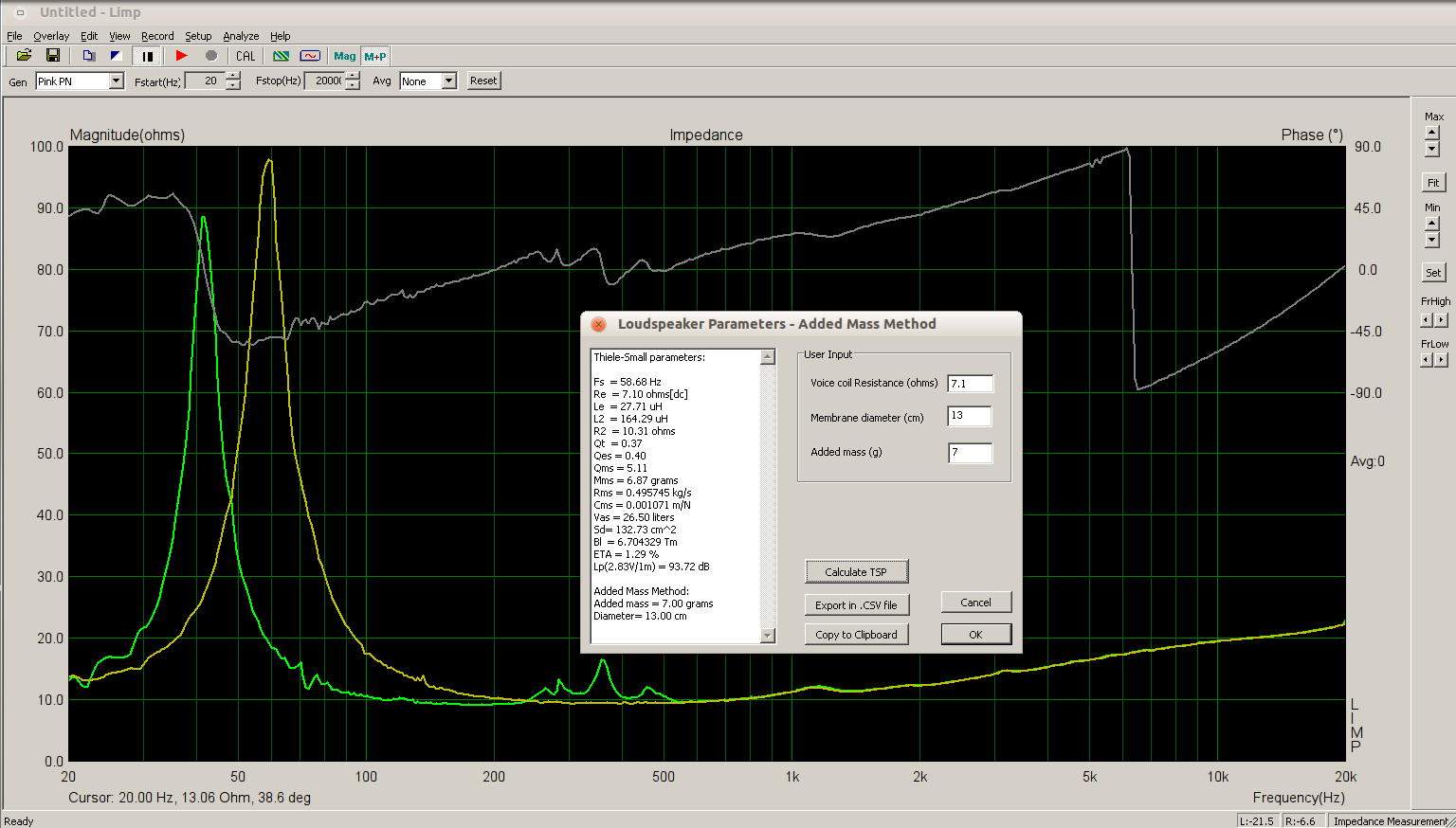

Petit essai du kit ZRLC pour mesurer un HP nu avec Limp, le HP est posé sur le dos
posé à plat sur le dos côté aimant , la mesure des paramètres T&S avec la méthode des masses additionnelles
ici 7 gr , cette façon de faire n'est pas optimum ou rigoureux mais permet de voir les possibilités du Kit

To be continued

Bonjour à tous

Petite rectif concernant ma réponse à Pascal sur l'échelle de REW , en fait pour "extraire" la capture d'écran
on a fait un clic sur "overlay" hors l'échelle passe en db , mais sur le graphe initial, celui de la mesure
l'échelle est bien en ohm , si Nico peut d'ailleurs refaire une mesure et posté la capture avec l'échelle en ohm

sinon Limp est plus simple d'emploi pour l'impédance des HP , je montrerai une capture de mon FE167
bafflé selon les plans Fostex ce soir , to be continued

A+ et bonne journée

Bonsoir

Ci-joint une capture de Limp appliqué au FE167 bafflé dans sa caisse

On découvre 2 raies distinctes, ça peut être utile pour mettre un filtre au point

de mesurer avec Limp

A+

Bonjour à tous les PCB sont en production

Status ici, commande n° 7159 http://www.editgrid.com/user/reb/status

A+

Hello,

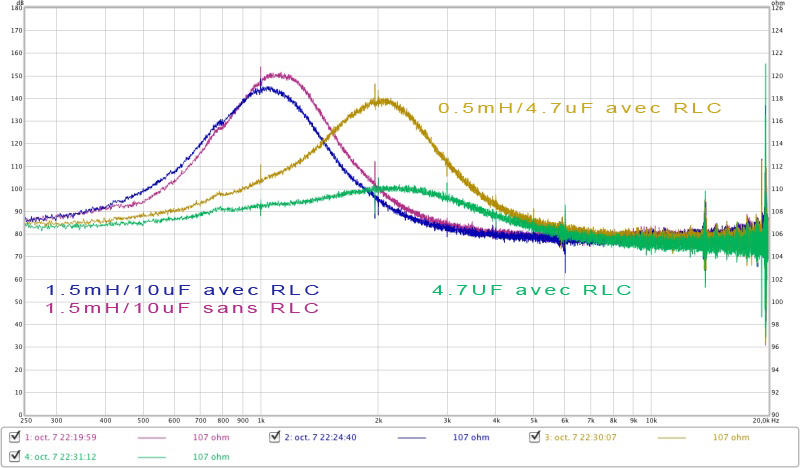

hey bien je viens de faire des petites mesures pour voir varier l'impédance d'une enceinte deux voies en fonction de son filtrage... très instructif !!!! Il faudra doubler ces mesures d'impédances avec des mesures micro pour savoir s'il y a corrélation entre impédance plate et bonne reproduction sonore.

A mon humble avis, on ne peut pas établir ce lien... mais... pour l'ampli ce n'est que mieux. Ce serait cool si on pouvait dire qu'une impédance plate signifie jolie sonorité non ? Mais ce que j'en pense quand meme c'est que plus l'impédance est plate à la coupure, et plus facile est la transition sonore entre les deux HP. Ca je l'avais remarqué à l'écoute : moins on met de composants, (et donc plus l'impédance reste stable...) meilleure est la transition entre les deux HP. Très empirique vu comme ca... mais je m'y fie sans trop me tromper... m'enfin... sans trop tromper mon oreille...

Bref ces deux kits de Totof sont les outils indispensables pour une bonne "passive filtering activity" ou PFA pour les anglophiles pressés.

Bonjour Nico

Donc ta fréquence de coupure est vers 2K si je vois bien sur ton graphique

Faudra que je passe écouter ça

Bonne journée

Ps en mode overlay l'échelle est en dB , attention aux échelles, peut tu donner
la valeur en phm des pics SVP

A+

Re

A y regarder mieux l'échelle en ohm est à droite du graph

A+

Bonsoir

On a passé la journée avec Nico a mesurer avec le kit micro et le kit ZRLC ca nouvelle enceinte
très instructif sur le filtrage et comment réaliser son filtre passif

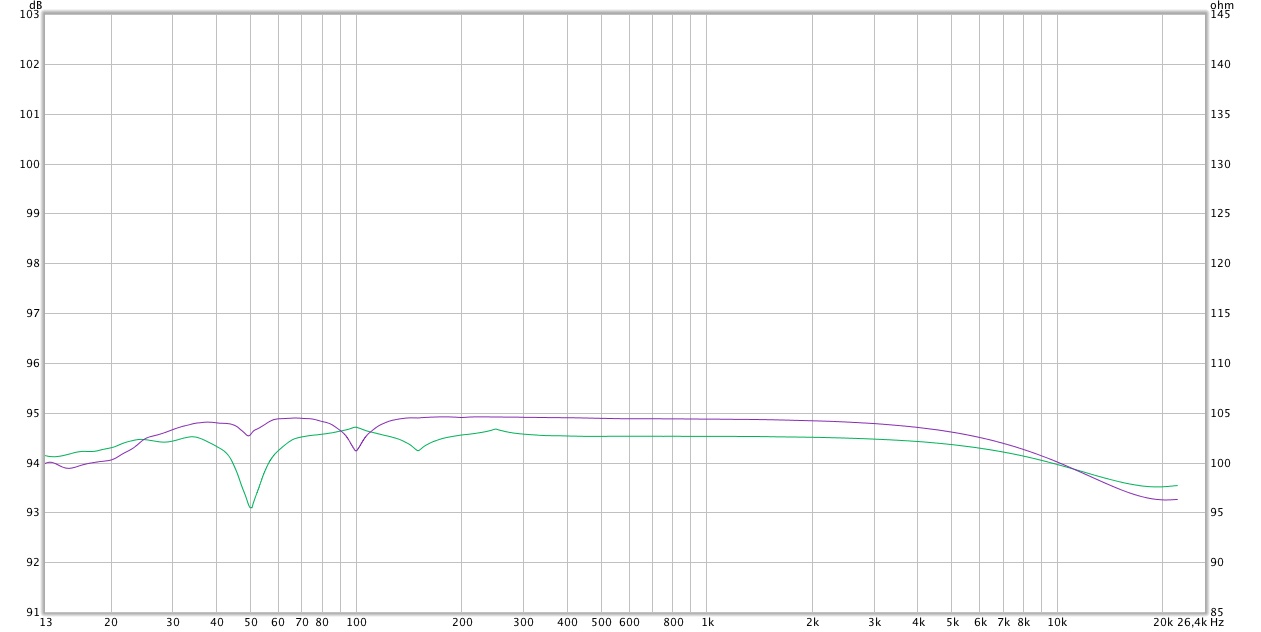

On a aussi fait une mesure avec le kit ZRLC sur les TRS du DPPEL84 de Nico et sur les TRS de mon PP de 6S19P

Voici ce que ça donne, une idée de comment l'interpréter
On est curieux d'avoir l'avis de spécialiste

c'est mesuré aux bornes des TRS , ampli allumé sans charge autre que le kit ZRLC



En vert le DPP et en violet le PP, l'échelle à lire est à gauche et en ohm

A+
