 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Dim 22 Oct 2017, 14:48
Hors ligne
Membre Assidu

Inscription: Sam 02 Jan 2010, 18:47
Messages: 353
Localisation: LIMOUSIN
Tu parles , il est déjà mort ...

Dav , la ramémes pas trop avec tes P'tits LU's , t'wouar ta gueule à la récrée !


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Lun 28 Oct 2019, 23:17
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Lun 06 Avr 2009, 10:09
Messages: 2915
Localisation: Nantes
Bonsoir à tous,

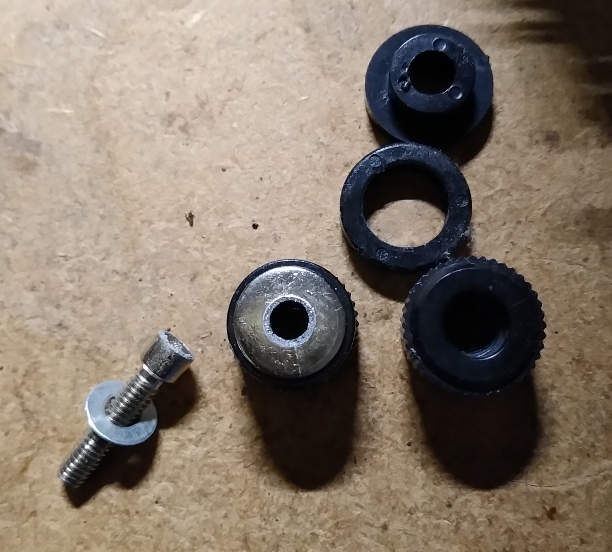

2 ans et beaucoup d'histoires et de poussière plus tard, j'ai fini les soudures de l'ampli sans CDiff. Je connecte les charges de 8 ohms et … faut pas acheter ces borniers qui ont l'air costauds mais qui vous restent dans les mains curse

Fichier(s) joint(s):


C'est le deuxième qui me lâche soudure cassée net au même endroit. Donc si vous les voyez en magasin bein laissez les y.

Amicalement,
Grégoire


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

_________________
Utile : un générateur de papiers millimétrés (log, lin), un traceur de fonctions, un simulateur didactique de circuits, baudline frequency analyzer.


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Mer 30 Oct 2019, 02:07
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Lun 06 Avr 2009, 10:09
Messages: 2915
Localisation: Nantes
Bonsoir à tous,

Ça y est, la deuxième voie a poussé son premier sinus ce soir et attention :

Il met des résistances de 10k dans les cathodes de ses finales, le résultat va vous étonner !

Ah bah en fait non, ça ne marche pas bien tub17 :lol: avec des 10 ohms ça marche beaucoup mieux.

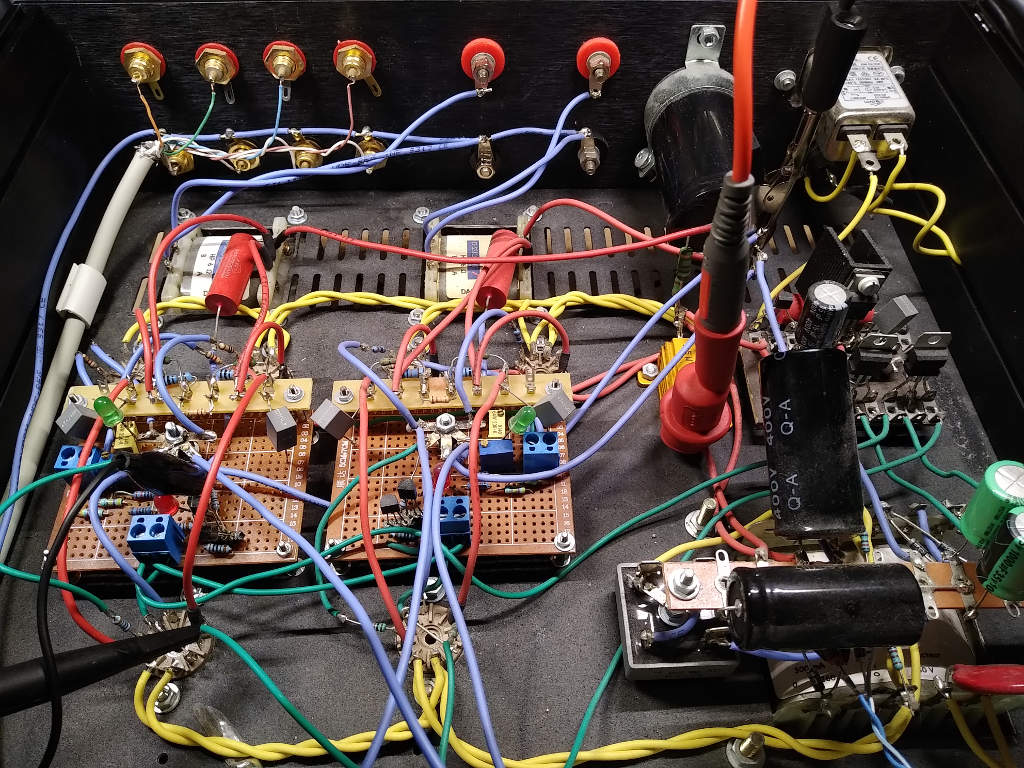

Voilà une vue de l'intérieur de la bête. Je ne suis définitivement pas fan de ces plaquettes à trous, ça ne fait pas moins de filasse ( et peut être même plus ) ça n'est pas aussi pratique que les barrettes s'il faut changer quelque chose bref. Le seul endroit où ça risque d'être pratique c'est pour la CDiff à AOP.
Fichier(s) joint(s):

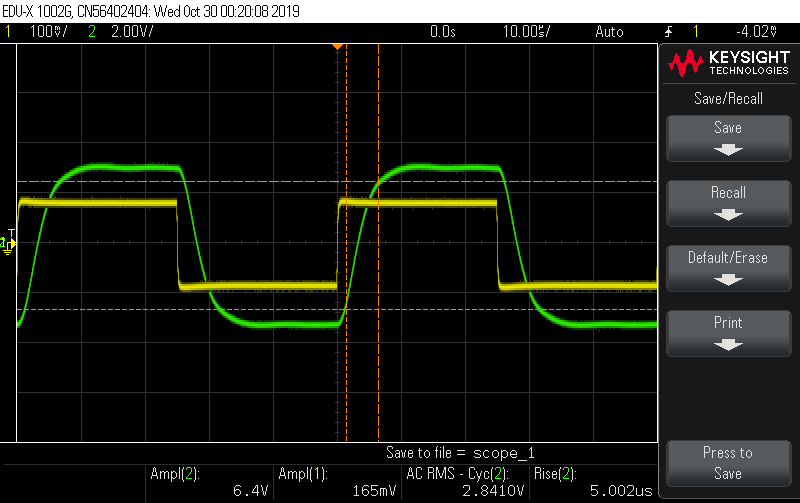

Quelques mesures de cet ampli archi connu à 1W :
Fichier(s) joint(s):

Fichier(s) joint(s):

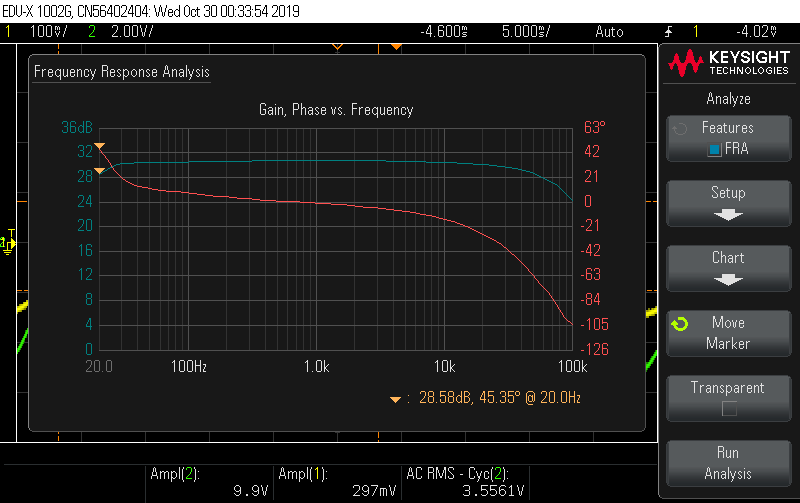

Une bonne sensibilité, un écrêtage à 12W, un temps de montée très correct, une bande passante dans 1dB de 30Hz à 20kHz et tout ça sans CR tub18

Amicalement,
Grégoire


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

_________________
Utile : un générateur de papiers millimétrés (log, lin), un traceur de fonctions, un simulateur didactique de circuits, baudline frequency analyzer.


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Mer 30 Oct 2019, 17:49
Hors ligne
Membre Assidu

Inscription: Dim 09 Jan 2005, 22:07
Messages: 1257
cool, on attend la suite!
Cordialement
Guy


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Jeu 31 Oct 2019, 08:42
Hors ligne
Site Admin
Avatar de l’utilisateur

Inscription: Mer 01 Oct 2003, 22:47
Messages: 8266
Localisation: St Mathieu de Tréviers près de Montpellier
Coucou Greg

Un nouveau scope , c'est bon ça :wink: :P :lol:

_________________
Ce qui est pris n'est plus a prendre


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Jeu 31 Oct 2019, 15:22
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Lun 06 Avr 2009, 10:09
Messages: 2915
Localisation: Nantes
Hello Totof

Ça fait déjà 2 ans que je l'ai, je ne m'en suis pas encore beaucoup servi. Avec une cdiff à régler je devrais sentir l'apport 8)

Amicalement,
Grégoire

_________________
Utile : un générateur de papiers millimétrés (log, lin), un traceur de fonctions, un simulateur didactique de circuits, baudline frequency analyzer.


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Jeu 31 Oct 2019, 15:39
Hors ligne
Membre Assidu

Inscription: Mar 02 Mai 2006, 09:28
Messages: 1110
Localisation: AVEYRON
Salut Grégoire ..
chanmix51 a écrit:
Une bonne sensibilité, un écrêtage à 12W, un temps de montée très correct, une bande passante dans 1dB de 30Hz à 20kHz et tout ça sans CR tub18

Amicalement,
Grégoire

Ah oui dis donc , c'est déjà un bilan très favorable .
Une "toute petite" Cdiff devrait faire l'affaire .


A+


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Sam 02 Nov 2019, 16:06
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Lun 06 Avr 2009, 10:09
Messages: 2915
Localisation: Nantes
Bonjour à tous,

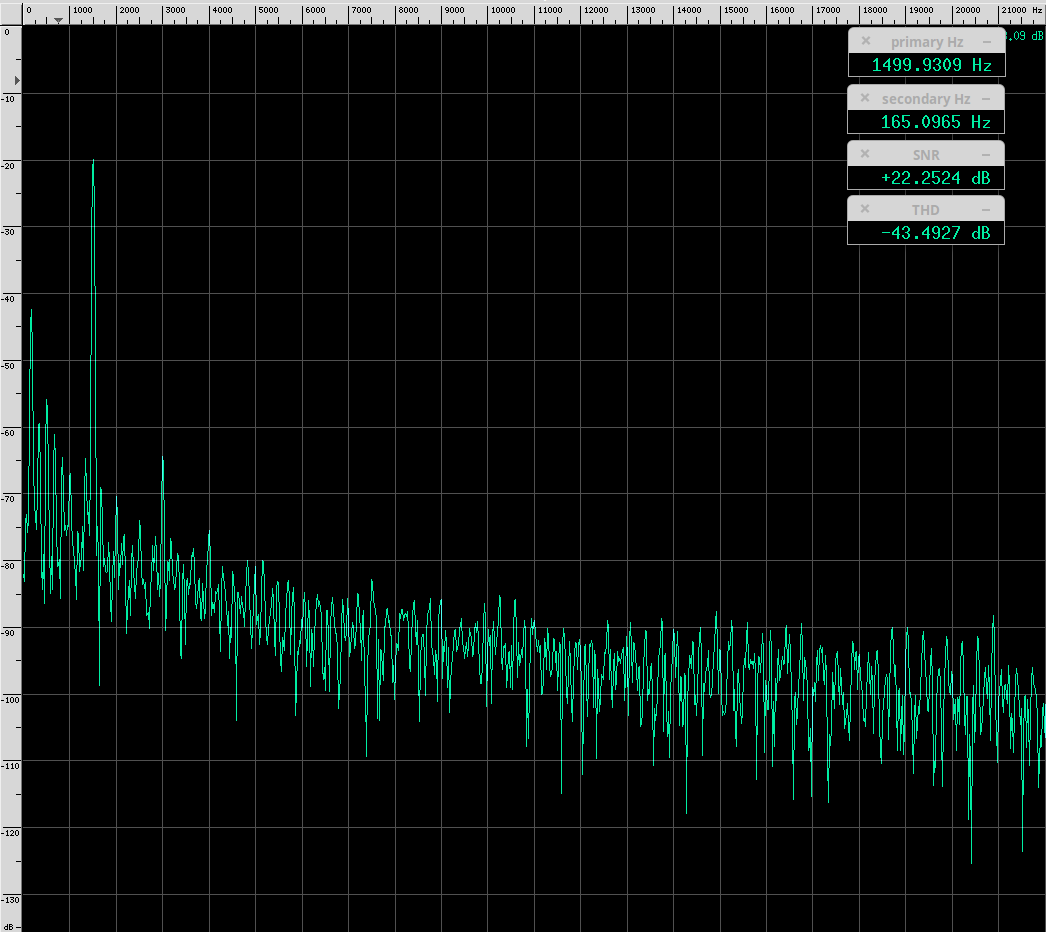

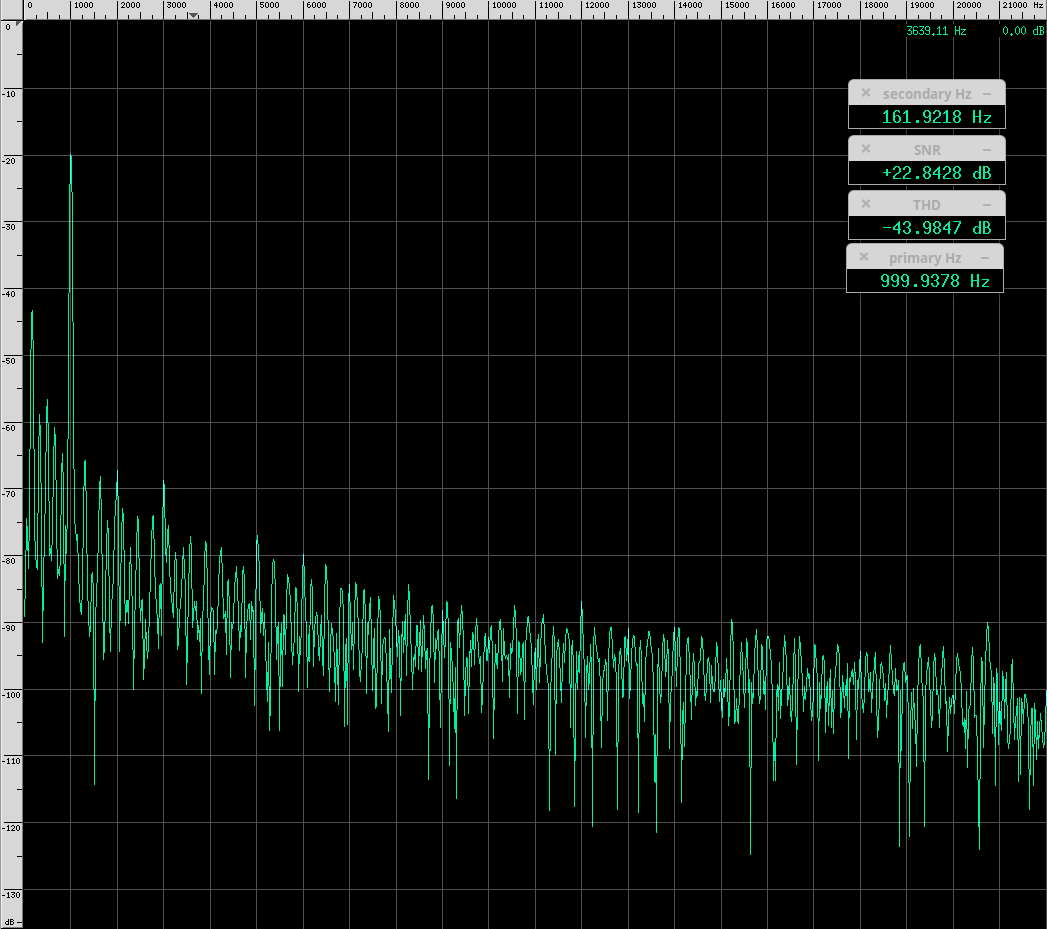

Suite des mesures sur les deux canaux cette fois pour la THD mon fils m'a beaucoup aidé à lire les différents écrans de mesures. Nous nous sommes rendu compte qu'un tube de la voie gauche était HS, j'ai mis des résistances de 10ohm 1% sur ce canal également au lieu des 1ohm à 10% pour mesurer le débit des tubes. Parlons en d'ailleurs du circuit d'équilibrage, après avoir essayé plein de trucs hé bien le réglage assiette + hauteur c'est ce qu'il y a de mieux :roll:
Fichier(s) joint(s):

Fichier(s) joint(s):


La THD à 5W est de l'ordre de -33dB puis si on monte encore la puissance le niveau de H3 monte drastiquement avec la compression liée à la saturation progressive des tubes de puissance. Tout ça toujours sans aucune contre-réaction ni correction. tub30

Avec une correction de 30, ça devrait faire baisser cette THD de 30dB encore. Yapluka.

Amicalement,
Grégoire


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

_________________
Utile : un générateur de papiers millimétrés (log, lin), un traceur de fonctions, un simulateur didactique de circuits, baudline frequency analyzer.


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Dim 03 Nov 2019, 19:02
Hors ligne
Membre Assidu

Inscription: Dim 09 Jan 2005, 22:07
Messages: 1257
Salut Grégoire
tu pardonneras j'espère ma question d'ignorant: j'avais toujours pensé que le THD étant un taux s'exprimait en %.
Quelle équivalence en % peux tu donner de tes mesures en dB?

Par ailleurs, le SNR est effectivement souvent indiqué en dB pour le coup (alors que c'est aussi un taux). Je n'ai jamais vu je crois de SNR en %. Par contre les 22 ou 23dB que je lis ci-dessous me paraissent bien faibles non? On est plus habitués à des SNR de 90dB ou plus. On en parle sûrement pas de la même chose.
Merci d'éclairer ma petite lanterne Greg.
Cordialement
Guy


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Dim 03 Nov 2019, 19:20
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Lun 06 Avr 2009, 10:09
Messages: 2915
Localisation: Nantes
Hello Guy,

Oui, un taux s'exprime en dB car c'est 20 × log (taux), donc -20dB c'est 10%, -40 c'est 1%, -60 c'est 0,1% etc.

Je devrais enlever l'affichage de la mesure du SNR car connectée à elle même ma carte son me donne la même mesure, elle n'est donc pas signifiante pour notre ampli ici à cause de la pollution à 50Hz.

Amicalement,
Grégoire

_________________
Utile : un générateur de papiers millimétrés (log, lin), un traceur de fonctions, un simulateur didactique de circuits, baudline frequency analyzer.


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Dim 03 Nov 2019, 21:43
Hors ligne
Membre Assidu

Inscription: Dim 09 Jan 2005, 22:07
Messages: 1257
Merci Greg.
autre point, je vois que tu as passé le condensateur de liaison de 100nF (sur le schéma initial de Yves) à 47nF.
Est-ce du à la corrdiff?

Merci
Guy


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Lun 04 Nov 2019, 13:14
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Lun 06 Avr 2009, 10:09
Messages: 2915
Localisation: Nantes
Hello Guy,

Tu as raison, j'ai refait le schéma de mémoire, je ne m'en étais même pas rendu compte. J'ai utilisé la fréquence de coupure que j'utilise d'habitude (env. 8Hz) et calé celle de la CDiff au double. Ton point est juste car utiliser une 470k ici au lieu de la 220k du schéma original est sensé changer la charge de la 6N2P sauf qu'en vrai c'est assez compliqué ( du moins pour moi ) de déterminer quelle est la charge dynamique de ces tubes à cause de la contre-réaction R01, R02, R03 j'imagine que modifier R4 ou R7 ne change pas grand chose sauf que j'ai plein de 47n 400V et que la 6P14P peut prendre 1Meg dans son circuit de grille ;)

Amicalement,
Grégoire

_________________
Utile : un générateur de papiers millimétrés (log, lin), un traceur de fonctions, un simulateur didactique de circuits, baudline frequency analyzer.


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Dim 15 Déc 2019, 17:59
Hors ligne
Membre Assidu

Inscription: Dim 09 Jan 2005, 22:07
Messages: 1257
hello Grégoire
J'essaye ta CDiff sur le DPPEL84 qui, comme tu sais, est équivalent à ton push, mais je rencontre quelques difficultés pour configurer cette CDiff.
D'abord le point INPUT que tu prends en AMONT du pot de volume est donc toujours au niveau signal MAX: est-ce voulu?
Du fait de ce niveau élevé, l'AOP ayant un gain de 50 (100K/2K) sort en saturation. Supposons en effet un IMPUT à 1Vcàc. On a 50V théoriquement en sortie d'AOP ce qui excède largement la tension d'alim, d'où saturation.

En diminuant le niveau du signal d'entrée, j'arrive à produire un très beau carré à 20Hz, mais dès qu'on touche le volume ou la fréquence, les beaux carrés se déforment très vite.
Peux tu me dire comment tu as réglé les valeurs chez toi?

MERCI !!
Guy


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Dim 15 Déc 2019, 20:25
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Lun 06 Avr 2009, 10:09
Messages: 2915
Localisation: Nantes
Hello Guy,

Bien vu, le signal INPUT correspond à ce qui arrive sur la grille de la triode d'entrée donc passe par le pot de volume tub30. Je vais corriger ça sur le schéma.

Amicalement,
Grégoire

_________________
Utile : un générateur de papiers millimétrés (log, lin), un traceur de fonctions, un simulateur didactique de circuits, baudline frequency analyzer.


Haut
 Profil Envoyer un message privé

 Sujet du message: Re: Push d'EL84 - Cdiff à AOP
MessagePosté: Dim 15 Déc 2019, 21:44
Hors ligne
Membre Assidu
Avatar de l’utilisateur

Inscription: Mar 22 Aoû 2006, 16:47
Messages: 2647
Localisation: Suisse
Salut Guy.

Il faut aussi noter, que la valeur relativement basse du potentiomètre (10K) n'est pas anodine, et permet de minimiser son effet sur le filtre de la cdiff. Grégoire à bien fait, et il faut éviter d'aller plus haut.

Serge
